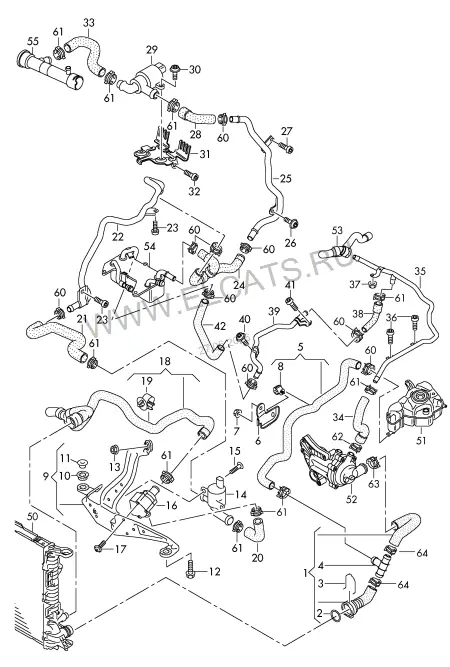

Жидкостное охлаждение — Audi A8/S8 quattro 2010: схема и номера деталей | Глав Авто
Запчасти
/
Жидкостное охлаждение
Audi · Audi A8/S8 quattro · 2010
Жидкостное охлаждение
1. Двигатель, Сцепление
Детали узла
54
1
Шланг ОЖ с быстроразъёмной муфтой
4H0 121 055 AA
Обрат. магист.
1 шт
2
Уплотнительное кольцо
4E0 121 666
38X4
1 шт
3
Пружинный фиксатор
4E0 121 142
38MM
1 шт
4
Патрубок
N 906 929 01
32X20X32
1 шт
5
Шланг системы охлаждения | (компенсационный бачок > рас- пределительный патрубок) | использовать для: | Штуцер | D >> - 14.06.2010
4H0 121 088 L
4H0 121 403 J | 16MM
1 шт
(5)
Шланг системы охлаждения | (компенсационный бачок > рас- пределительный патрубок) | использовать для: | Штуцер | D - 14.06.2010>>
4H0 121 088 AA
4H0 121 403 G | 20MM
1 шт
6
Держатель
4H0 121 305 N
1 шт
7
Гайка шестигранная самостопор.
N 023 002 13
M6
1 шт
8
Фиксатор
1J0 121 093 BB
1 шт
9
Кронштейн дополнительного насоса ОЖ
4H0 121 305 P
лев. нижн.
1 шт
10
Втулка
4F0 129 669 F
3 шт
11
Проставка
6N0 129 734
7,5MM
3 шт
12
Винт с 6-гр.головк.с буртиком
N 909 995 02
M6X25
2 шт
13
Шестигранная гайка с шайбой
N 905 708 02
M6
1 шт
14
Электромагнитный клапан
4H0 121 671 G
1 шт
15
Винт с полукруглой головкой с внутренним шестигранником
N 910 327 02
M6X20
1 шт
16
Дополнительный насос ОЖ
059 121 012 A
1 шт
17
Cаморез
WHT 002 306
3,5X12
3 шт
18
Шланг ОЖ с быстроразъёмной муфтой
4H0 121 447 M
лев. нижн.
1 шт
19
Фиксатор
1J0 121 093 BB
1 шт
20
Шланг системы охлаждения
4H0 121 054 F
1 шт
21
Шланг системы охлаждения
4H0 121 471 D
1 шт
22
Трубопровод системы охлаждения
4H0 121 400 T
лев.
1 шт
23
Винт с полукр.гол. и внут.TORX
N 104 056 04
M6X14
2 шт
24
Шланг системы охлаждения
4H0 121 448 M
слева сзади
1 шт
25
Трубопровод системы охлаждения
4H0 121 481 P
слева сзади
1 шт
26
Винт с цилиндрической головкой с внутренним многогранником
N 910 491 01
M8X32
1 шт
27
Винт с полукр.гол. и внут.TORX
N 104 056 04
M6X14
1 шт
28
Шланг системы охлаждения
4H0 121 082 L
Зд Вх
1 шт
29
Электромагнитный клапан
4H0 121 670 A
1 шт
30
Винт с полукруглой головкой с внутренним шестигранником
N 910 327 02
M6X20
2 шт
31
Держатель
4H0 121 305 R
1 шт
32
Винт с цилиндрической головкой с внутренним многогранником
N 106 190 01
M8X20
2 шт
33
Шланг системы охлаждения
4H0 121 056 G
сзади посеред.
1 шт
34
Шланг системы охлаждения | (Насос ОЖ/трубка)
4H0 121 108 A
слева спереди
1 шт
35
Трубопровод системы охлаждения
4H0 819 270 C
лев.
1 шт
36
Винт с полукр.гол. и внут.TORX
N 104 056 04
M6X14
2 шт
37
Шестигранная гайка с буртиком
N 015 082 10
M6
1 шт
38
Шланг системы охлаждения
4H0 121 445 A
справа сзади
1 шт
39
Трубопровод системы охлаждения
4H0 121 485 R
справа сзади
1 шт
40
Винт с цилиндрической головкой с внутренним многогранником
N 910 491 01
M8X32
1 шт
41
Винт с цилиндрической головкой с внутренним многогранником
N 106 190 01
M8X20
1 шт
42
Шланг системы охлаждения
4H0 121 449 N
справа сзади
1 шт
50
Радиатор охлаждающей жидкости | см. панель иллюстраций:
121-070
51
Расширительный бачок | см. панель иллюстраций:
121-070
52
Насос системы охлаждения | см. панель иллюстраций:
121-005
53
Шланг системы охлаждения | см. панель иллюстраций:
819-060 | 819-062 | 819-066
54
Масляный радиатор КП | см. панель иллюстраций:
317-050
55
Трубопровод системы охлаждения | см. панель иллюстраций:
121-029
60
Пружинный хомут
N 906 869 02
23X12
X шт
61
Пружинный хомут
N 906 870 01
27X12
X шт
62
Пружинный хомут
N 906 871 01
32X12
X шт
63
Пружинный хомут
N 909 265 01
47X12
X шт
64
Пружинный хомут
N 906 872 01
40X12
X шт
