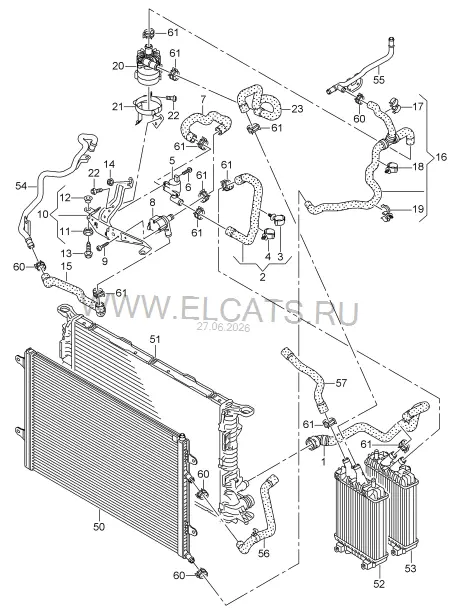

Жидкостное охлаждение — Audi A8/S8 quattro 2010: схема и номера деталей | Глав Авто
Запчасти
/
Жидкостное охлаждение
Audi · Audi A8/S8 quattro · 2010
Жидкостное охлаждение
1. Двигатель, Сцепление
Детали узла
33
1
Шланг ОЖ с быстроразъёмной муфтой
4H0 121 056 M
1 шт
2
Шланг системы охлаждения
4H0 121 061 K
1 шт
3
Держатель шланга | имеется в позиции:
2
1 шт
4
Держатель шланга
3C0 121 093 D
23MM
1 шт
5
Электромагнитный клапан
4H0 121 671 G
1 шт
6
Винт с полукруглой головкой с внутренним шестигранником
N 910 327 02
M6X20
2 шт
7
Шланг системы охлаждения
4H0 121 447 S
лев.
1 шт
8
Дополнительный насос ОЖ | использовать для:
06D 121 601
PIERBURG | 059 121 012 A
1 шт
9
Cаморез
WHT 002 306
3,5X12
3 шт
10
Кронштейн дополнительного насоса ОЖ
4H0 121 305 P
1 шт
11
Втулка
4F0 129 669 F
M6X16
2 шт
12
Втулка
1K0 129 734 B
7,5MM
1 шт
13
Винт с 6-гр.головк.с буртиком
N 909 995 03
M6X25
2 шт
14
Шестигранная гайка с шайбой
N 905 708 02
M6
1 шт
15
Шланг системы охлаждения
4H0 121 082 S
1 шт
16
Шланг системы охлаждения
4H0 121 059
1 шт
17
Держатель шланга | имеется в позиции:
16
1 шт
18
Держатель шланга | имеется в позиции:
16
1 шт
19
Держатель шланга | имеется в позиции:
16
1 шт
20
Насос системы охлаждения
8K0 965 567 B
1 шт
21
Кронштейн дополнительного насоса ОЖ
4H0 121 305 S
1 шт
22
Винт с полукр.гол. и внут.TORX
N 907 809 04
M6X16-H
4 шт
23
Шланг системы охлаждения
4H0 121 058 G
1 шт
50
Дополнительный радиатор ОЖ | см. панель иллюстраций:
спереди посер. | 121-077
51
Радиатор охлаждающей жидкости | см. панель иллюстраций:
сзади посеред. | 121-000
52
Дополнительный радиатор ОЖ | см. панель иллюстраций:
слева спереди | 121-077
53
Дополнительный радиатор ОЖ | см. панель иллюстраций:
слева сзади | 121-077
54
Трубопровод системы охлаждения | см. панель иллюстраций:
задн. | 121-052
55
Трубопровод системы охлаждения | см. панель иллюстраций:
передн. | 121-054
56
Шланг системы охлаждения | см. панель иллюстраций:
121-054
57
Шланг системы охлаждения | см. панель иллюстраций:
121-054
60
Пружинный хомут
N 906 869 02
23X12
X шт
61
Пружинный хомут
N 906 870 01
27X12
X шт
