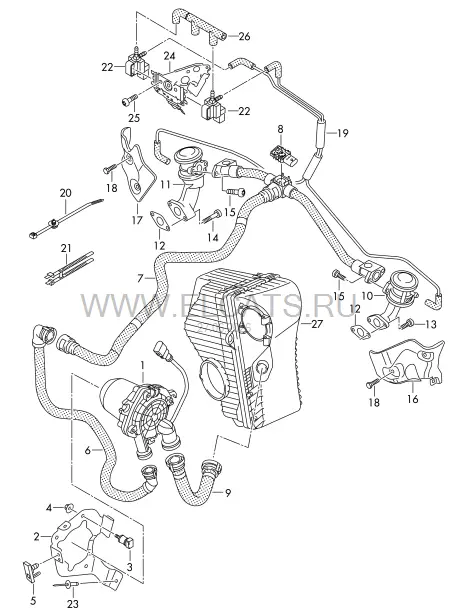

Насос вторичного воздуха — Audi A8/S8 quattro 2010: схема и номера деталей | Глав Авто
Запчасти
/
Насос вторичного воздуха
Audi · Audi A8/S8 quattro · 2010
Насос вторичного воздуха
1. Двигатель, Сцепление
Детали узла
38
(1)
Насос вторичного воздуха
06E 906 601
1 шт
(2)
Кронштейн насоса
4H0 906 617 S
1 шт
3
Упор | имеется в позиции:
06A 133 567 F
1
3 шт
4
Шестигранная гайка с буртиком
N 015 082 10
M6
3 шт
5
Держатель
3D0 971 830 J
1 шт
(6)
Соединительная трубка | при необходимости используемая совместно поз.:
06E 133 817 AF
20
1 шт
(7)
Соединительная трубка
06E 131 143 AL
1 шт
(7)
Соединительная трубка
06E 131 143 AM
1 шт
8
Датчик давления
06K 906 052
1 шт
9
Труба | не для этой модели
10
Комбинированный клапан
06E 131 101 K
лев.
1 шт
(10)
Комбинированный клапан | D >> - 27.05.2013
06E 131 101 D
лев.
1 шт
(10)
Комбинированный клапан | D - 27.05.2013>>
06E 131 101 K
лев.
1 шт
11
Комбинированный клапан
06E 131 102 K
прав.
1 шт
(11)
Комбинированный клапан | D >> - 27.05.2013
06E 131 102 A
прав.
1 шт
(11)
Комбинированный клапан | D - 27.05.2013>>
06E 131 102 K
прав.
1 шт
12
Уплотнитель
06E 131 120 B
2 шт
13
Винт с плоской головкой и внутренним Torx
N 104 134 05
M6X25.0
2 шт
14
Винт с плоской головкой и внутренним Torx
N 910 553 01
M6X42
2 шт
15
Винт с плоской головкой и внутренним Torx
N 101 243 06
M6X20
4 шт
16
Экран
06E 253 243 H
лев.
1 шт
17
Экран
06E 253 244 H
прав.
1 шт
(17)
Экран
06E 253 244 K
прав.
1 шт
18
Винт с шестигранной головкой
N 101 319 03
M6X14
6 шт
19
Вакуумные шланги с соединит. деталями
06E 133 773 BR
1 шт
(19)
Вакуумные шланги с соединит. деталями
06E 133 773 DT
1 шт
20
Кабельная стяжка с держателем
3D0 971 838 N
4,5X200
X шт
(20)
Кабел. стяжка с зажим. цоколем | для толщины листа:
3D0 971 838 L
4,6X200 | 1-3MM
X шт
(20)
Кабел. стяжка с зажим. цоколем | для толщины листа:
3D0 971 838 M
4,6X200 | 1-3MM
X шт
21
Кабельная стяжка, двойная
4A0 820 199
7X213/140MM
X шт
22
Электромагнитный клапан
037 906 283 C
2 шт
(23)
Шестигранная гайка с шайбой
N 907 143 03
M6
3 шт
24
Кронштейн
06E 133 520 F
1 шт
25
Винт с цилиндрической головкой с внутренним шестигранником
N 106 225 01
M5X12
2 шт
26
Соединительный шланг | см. панель иллюстр., поз.:
133-022,4
(26)
Соединительный шланг | не для этой модели
27
Воздушный фильтр | см. панель иллюстраций:
133-020
(27)
Воздушный фильтр | см. панель иллюстраций:
133-014
