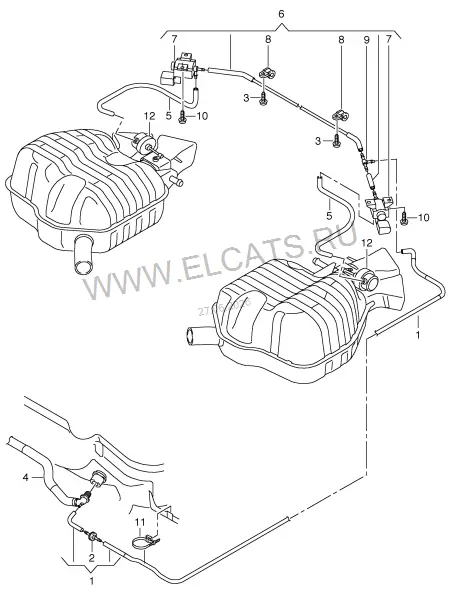

Вакуумная система | для заднего глушителя — Audi A8/S8 quattro 2010: схема и номера деталей | Глав Авто
Запчасти
/
Вакуумная система | для заднего глушителя
Audi · Audi A8/S8 quattro · 2010
Вакуумная система | для заднего глушителя
1. Двигатель, Сцепление
Детали узла
20
1
Вакуумный шланг
4H0 253 760 H
1 шт
2
Обратный клапан
046 905 291 B
1 шт
3
Cаморез
N 104 420 03
5X16
2 шт
4
Вакуумная труба | см. панель иллюстраций:
611-070
4
Вакуумная труба | см. панель иллюстраций:
611-077
4
Вакуумная труба | см. панель иллюстраций:
611-081
5
Вакуумный шланг
4H0 253 760 L
лев.
1 шт
(5)
Вакуумный шланг
4H0 253 760 L
слева и справа
2 шт
6
Вакуумный шланг
4H0 253 760 G
2 шт
7
Электромагнитный клапан
037 906 283 D
лев.
1 шт
(7)
Электромагнитный клапан
037 906 283 D
слева и справа
2 шт
8
Хомут
N 911 711 01
1-6X15
1 шт
9
Tройник
2D0 129 737 A
4-4-4
1 шт
10
Cаморез
N 104 420 03
лев.
2 шт
(10)
Cаморез
N 104 420 03
слева и справа
4 шт
11
Кабел. стяжка с зажим. цоколем
1Y0 971 838
лев.
1 шт
(11)
Кабел. стяжка с зажим. цоколем
1Y0 971 838
слева и справа
2 шт
12
Вакуумный привод | см. панель иллюстраций:
слева и справа | 253-090
(12)
Вакуумный привод | см. панель иллюстраций:
слева и справа | 253-095
(12)
Вакуумный привод | см. панель иллюстраций:
слева и справа | 253-097
