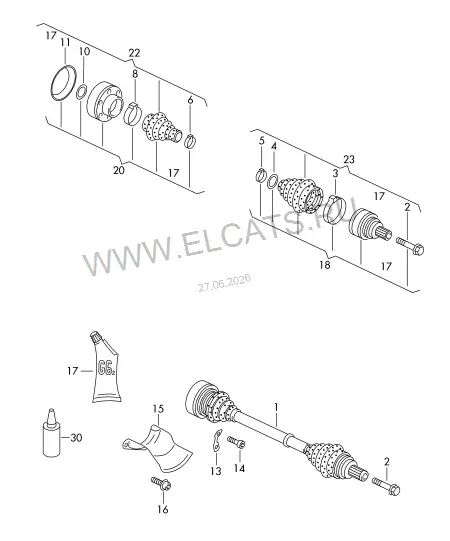

Приводной вал — Audi A8/S8 quattro 2010: схема и номера деталей | Глав Авто
Запчасти
/
Приводной вал
Audi · Audi A8/S8 quattro · 2010
Приводной вал
5. Задняя ось
Детали узла
25
1
Приводной вал с ШPУCами
4H0 501 203 C
слева сзади
1 шт
(1)
Приводной вал с ШPУCами
4H0 501 203 CX
слева сзади
1 шт
(1)
Приводной вал с ШPУCами
4H0 501 204 C
справа сзади
1 шт
(1)
Приводной вал с ШPУCами
4H0 501 204 CX
справа сзади
1 шт
2
Винт с цилиндр. головкой с буртиком и внутр.шестигранник
8E0 407 643 A
M16X1,5X72
2 шт
3
Хомут
N 106 691 01
63,5X10X1
2 шт
4
Пружинное стопорное кольцо
0A5 409 413 D
2 шт
5
Хомут
N 106 091 01
34,7X10X0,8
2 шт
6
Хомут
N 106 091 01
34,7X10X0,8
2 шт
8
Хомут
N 909 473 01
75X10X1
2 шт
10
Стопорное кольцо
1K0 407 298 A
28X1,5
2 шт
11
Крышка
4H0 501 269
внутрен.
2 шт
13
Подкладная пластина
7L0 501 357 D
6 шт
14
Винт с цилиндрической головкой с внутренним многогранником
N 900 972 04
M10X48X26
12 шт
(15)
Экран
8K0 501 713 B
1 шт
16
Винт с цилиндрической головкой с внутр.шестигр. (комбинир.)
N 904 154 05
M8X22
3 шт
17
G 052 738 A2
80G | наружн.
X шт
(17)
Высокотемпературная смазка
G 052 133 A2
120G | внутрен.
X шт
18
Наружный ШРУС с монтажными деталями | использовать с:
4H0 598 099
наружн. | N 900 972 04
2 | 12 шт
(18)
Наружный ШРУС с монтажными деталями | использовать с:
4H0 598 099 X
наружн. | N 900 972 04
2 | 12 шт
20
ШPУC с пыльником, монтажными деталями и пластичной смазкой | использовать с:
4H0 598 103
внутрен. | N 900 972 04 | 8E0 407 643 A
2 | 2 | 12 шт
(20)
ШPУC с пыльником, монтажными деталями и пластичной смазкой | использовать с:
4H0 598 103 X
внутрен. | N 900 972 04 | 8E0 407 643 A
2 | 2 | 12 шт
22
Пыльник ШPУCа с монтажными деталями и пластичной смазкой | использовать с:
4H0 598 201
внутрен. | N 900 972 04 | 8E0 407 643 A
2 | 2 | 12 шт
23
Пыльник ШPУCа с монтажными деталями и пластичной смазкой | использовать с:
4H0 598 203
наружн. | N 900 972 04 | 8E0 407 643 A
2 | 2 | 12 шт
30
Герметик
D 454 300 A2
125G
1 шт
