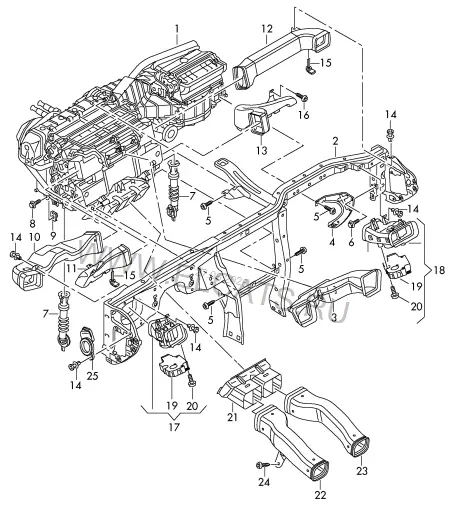

Возд. канал для обог. простр. для ног, возд. шланги и дефл. — Audi A8/S8 quattro 2010: схема и номера деталей | Глав Авто
Запчасти
/
Возд. канал для обог. простр. для ног, возд. шланги и дефл.
Audi · Audi A8/S8 quattro · 2010
Возд. канал для обог. простр. для ног, возд. шланги и дефл.
8. Кузов
Детали узла
39
1
Кондиционер с электронной регулировкой | см. панель иллюстраций:
820-020
2
Поперечина передней панели | см. панель иллюстраций:
857-000
3
Воздуховод
4H1 819 409
Ср Лв-рульный
1 шт
(3)
Воздуховод
4H2 819 409
Ср Пр-рульный
1 шт
4
Скоба | D >> - 26.03.2012
4H1 819 079 A
ЛВPЛ
1 шт
(4)
Скоба | D - 26.03.2012>>
4H1 819 079 B
ЛВPЛ
1 шт
(4)
Скоба | D >> - 09.04.2012
4H2 819 079
ПPPЛ
1 шт
(4)
Скоба | D - 09.04.2012>>
4H2 819 079 A
ПPPЛ
1 шт
5
Винт самонарез. с внутр. TORX
N 908 170 03
6X17
X шт
6
Винт с шестигр.гол.(с шайбой)
N 105 495 03
M5X16
X шт
7
Дренажный шланг
4H0 820 653
2 шт
8
Винт с шестигр.гол.(с шайбой)
N 904 388 05
M5X15
X шт
9
Пластинчатая гайка
N 904 759 03
M5X13,6X11,5
X шт
10
Воздуховод
4H1 819 655 A
слева ЛВPЛ
1 шт
(10)
Воздуховод
4H2 819 656
справа ПPPЛ
1 шт
11
Дефлектор пространства для ног
4H1 819 151 A
слева ЛВPЛ
1 шт
(11)
Дефлектор пространства для ног
4H2 819 152
справа ПPPЛ
1 шт
-
Распорный пистон
7L6 868 307
5,8X10,8
1 шт
12
Воздуховод
4H1 819 656 A
справа ЛВPЛ
1 шт
(12)
Воздуховод
4H2 819 655
слева ПPPЛ
1 шт
13
Дефлектор пространства для ног
4H1 819 152 A
справа ЛВPЛ
1 шт
(13)
Дефлектор пространства для ног
4H2 819 151
слева ПPPЛ
1 шт
14
Распорный пистон
7L6 868 307
5,8X10,8
X шт
15
Датчик температуры
4B0 820 539
X шт
16
Винт самонарез. с внутр. TORX
N 908 170 03
6X17
X шт
17
Корпус распределителя воздуха
4H1 819 353 A
слева ЛВPЛ
1 шт
(17)
Корпус распределителя воздуха
4H2 819 354
справа ПPPЛ
1 шт
18
Корпус распределителя воздуха
4H1 819 354 A
справа ЛВPЛ
1 шт
(18)
Корпус распределителя воздуха
4H2 819 353
слева ПPPЛ
1 шт
19
Исполнительный электродвиг.
4H0 820 511 B
2 шт
20
Винт с полукр.гол. и внут.TORX
N 105 496 03
4X16
X шт
21
Воздуховод
4H0 819 693 A
Ср Нж
1 шт
22
Воздуховод
4H0 819 633 A
Лв Ср
1 шт
23
Воздуховод
4H0 819 634 A
Пр Ср
1 шт
24
Винт с внутренним Torx
WHT 002 612
M6X18-T30
X шт
25
Воздуховод
4H1 819 347 A
слева ЛВPЛ
1 шт
(25)
Воздуховод
4H1 819 348 A
справа ЛВPЛ
1 шт
(25)
Воздуховод
4H2 819 347
слева ПPPЛ
1 шт
(25)
Воздуховод
4H2 819 348
справа ПPPЛ
1 шт
