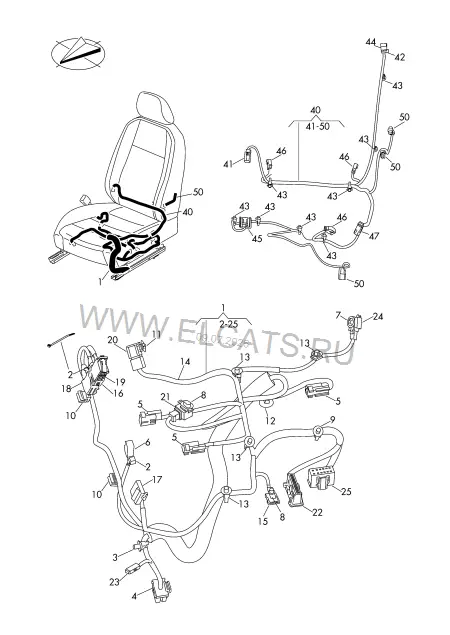

Volkswagen · Amarok · 2021Жгут пров.-адаптер основания сиденья
9. Электрика
Детали узла65
(1)Жгут проводов подушки сиденья2H6 971 366 Jсправа ПPPЛ1 шт(1)Жгут проводов подушки сиденья2H6 971 366 Kсправа ПPPЛ1 шт(1)Жгут пров.-адаптер основания сиденья | D >> - 01.05.20173G1 971 366 BLсправа ЛВPЛ1 шт(1)Жгут пров.-адаптер основания сиденья | D - 01.05.2017>>2H6 971 366 Eсправа ЛВPЛ1 шт(1)Жгут проводов подушки сиденья | Подогрев сидений2H6 971 366 Gсправа ЛВPЛ1 шт(1)Жгут проводов подушки сиденья2H6 971 366 Cсправа ЛВPЛ1 шт(1)Жгут проводов подушки сиденья | Подогрев сидений2H6 971 366 Dсправа ЛВPЛ1 шт(1)Жгут проводов подушки сиденья | D >> - 01.05.20172H6 971 365слева ЛВPЛ1 шт(1)Жгут проводов подушки сиденья | D - 01.05.2017>>2H6 971 365 Fслева ЛВPЛ1 шт(1)Жгут проводов подушки сиденья | D >> - 01.05.20172H6 971 365 Aслева ЛВPЛ1 шт(1)Жгут проводов подушки сиденья | D - 01.05.2017>>2H6 971 365 Gслева ЛВPЛ1 шт(1)Жгут пров.-адаптер основания сиденья | D >> - 01.05.20173G2 971 365 ATслева ПPPЛ1 шт(1)Жгут пров.-адаптер основания сиденья | D - 01.05.2017>>2H6 971 365 Eслева ПPPЛ1 шт(1)Жгут проводов подушки сиденья | Подогрев сидений2H6 971 365 Jслева ПPPЛ1 шт(1)Жгут проводов подушки сиденья2H6 971 365 Cслева ПPPЛ1 шт(1)Жгут проводов подушки сиденья | Подогрев сидений2H6 971 365 Dслева ПPPЛ1 шт-* Гофр. трубки, ответвители, * пруж.зажимы, держатели, * насадки/наконечники, кабе- * льн.стяжки, защитн.шланги, * электропровода, одинарные * провода и уплотнители * смотри спецкаталог: ЭЛЕК- * ТPИчЕCКИЕ CОЕД. ЭЛЕМЕНТЫ2Кабельная стяжка | Зубчатый сегментN 106 622 014,6X377 | наружн.X шт3Кабельная стяжка с держателем | для сверления/толщ. материала:WHT 005 317161MM | 6,5/0,6-4,01 шт(3)Фиксатор2H6 012 2274 шт4Корпус плоского разъёма с фиксатором контактов | Точка подключ.-корпус разъема | Центральный жгут проводов4F0 937 73310-штекерн. | черн.1 шт5Корпус плоского разъёма с фиксатором контактов | Электродвиг. регулировки высоты сиденья | Электродвигатель продольной регулировки сиденья | Электродвигатель регулировки наклона сиденья3B0 959 7434-штекерн. | черн.X | 2 | 2 | 2 шт6Разъём для плоских клемм | Выключатель блока памяти мех- ма регул-ки положения сиденья8W0 971 6366-штекерн. | черн.X шт7Кронштейн корпуса разъёма | для сверления/толщ. материала:3C8 971 830 A12X6/0,5-3MMX шт(8)Держатель | для сверления/толщ. материала:3D0 971 830 J12X6/0,5-3MMX шт8Кронштейн корпуса разъёма | для сверления/толщ. материала:3G0 971 8306,5/0,6-1,31 шт9Кабел. стяжка с зажим. цоколем | для толщины листа:3D0 971 838 L4,6X200 | 1-3MMX шт10Кабел. стяжка с зажим. цоколем | с боковой направляющей кабеля | для толщины усилителя: | Кабельная стяжка5M0 971 8384,6X200 | вертикальный | 1-3MM | прямо(й)X шт11Кронштейн корпуса разъёма8Z0 971 848 F1 шт(11)Зажим для жгута проводов | для сверления/толщ. материала:4B0 971 8486,5/0,6-3,0X шт12Кабельная стяжка с держателем | для сверления/толщ. материала:WHT 006 403164MM | 6,2X12,2/ | 0,6-6,0X шт13Кабельная стяжка | для сверления/толщ. материала: | Зубчатый сегмент3C8 971 8504,6X156MM | 6,5/0,7-1,3 | наружн.1 шт(13)Крепеж кабеля3C0 971 896 B1 шт14Изолирующий шланг | Сиденье5N0 971 889 AX шт15Разъём для плоских клемм | Электродвигатель вентилятора4B0 971 978 B6-штекерн.X шт(15)Корпус плоского разъёма с фиксатором контактов | Клавиша функции массажа | (сторона водителя)8E0 971 8324-штекерн. | черн.1 шт16Корпус плоского разъёма с фиксатором контактов | Панель управления | для а/м с функцией памяти для подушек и спинок сидений | (сторона переднего пассажира)8E0 972 112 A12-ти штекерн. | черн. | Каркас сиденья1 шт(16)Корпус плоского разъёма с фиксатором контактов | БУ поясничного подпора с функцией массажа8E0 972 12616-ти штекерн. | черн.1 шт17Корпус плоского разъёма с фиксатором контактов | Переключатель регулир. поясн. подпора и функции массажа1S0 972 7066-штекерн. | черн.X шт18Разъём для плоских клемм | Панель управления | (сторона переднего пассажира) | для а/м с функцией памяти для подушек и спинок сидений1J0 972 7236-штекерн. | Каркас сиденья1 шт19Корпус плоского разъёма с фиксатором контактов | Панель управления | для а/м с функцией памяти для подушек и спинок сидений1J0 972 72510-штекерн. | черн. | Каркас сиденья1 шт(19)Корпус плоского разъёма с фиксатором контактов | Панель управления | (сторона переднего пассажира) | для автомобилей с электроре- гулировками сиденья и спинки6Q0 972 72510-штекерн. | Каркас сиденья1 шт20Разъём для плоских клемм | Жгут проводов для регулировки спинки и поясничного подпора | для а/м с функцией памяти для подушек и спинок сидений1J0 972 7324-штекерн.1 шт21Разъём для плоских клемм | Нагревательный элемент сиденья | Вентилятор для сиденья3B0 972 7324-штекерн.X | X | X шт(21)Разъём для плоских клемм | Жгут проводов для регулировки спинки и поясничного подпора3B0 972 7324-штекерн.1 шт(21)Разъём для плоских клемм | Жгут проводов для регулировки спинки и поясничного подпора3C0 972 7336-штекерн.2 шт(21)Разъём для плоских клемм | Жгут проводов для регулировки спинки и поясничного подпора3B0 972 7348-штекерн.2 шт22Разъём для плоских клемм с защитным колпачком | Фиксатор | Выход провода: | БУ регулировки сиденья водителя1J0 972 977 G32-штекерн. | серый | фиолетов. | прямо(й)1 шт23Корпус плоского разъёма с фиксатором контактов | Точка подключ.-корпус разъема | Замок ремня безопасности | (сторона водителя)1J0 973 1192-штекерн. | черн.1 шт(23)Разъём для плоских клемм | Точка подключ.-корпус разъема | Замок ремня безопасности | (сторона переднего пассажира)8K0 973 7544-штекерн. | черн.1 шт24Разъём для плоских клемм | Замок ремня безопасности1J0 973 3322-штекерн. | черн.X шт(24)Корпус разъема под плоские контакты с их фиксацией | Вставка системы определения занятости сиденья1T0 973 3322-штекерн. | синий | Cтор. пер.пас.1 шт25Корпус плоского разъёма с фиксатором контактов | БУ регулировки сиденья водителя4B0 973 72112-ти штекерн.X шт(25)Корпус плоского разъёма с фиксатором контактов | БУ сиденья с функцией массажа4B0 973 72112-ти штекерн.X шт(40)Жгут проводов для регулировки спинки | D >> - 01.05.20173G0 971 369 BA2 шт(40)Жгут проводов для регулировки спинки | D - 01.05.2017>>2H6 971 369X шт-* Гофр. трубки, ответвители, * пруж.зажимы, держатели, * насадки/наконечники, кабе- * льн.стяжки, защитн.шланги, * электропровода, одинарные * провода и уплотнители * смотри спецкаталог: ЭЛЕК- * ТPИчЕCКИЕ CОЕД. ЭЛЕМЕНТЫ41Корпус плоского разъёма с фиксатором контактов | Электродвиг. регул. спинки3B0 959 7434-штекерн. | черн.1 шт42Кронштейн корпуса разъёма | для сверления/толщ. материала:3G0 971 8304B0 971 978 B | 6,5/0,6-1,31 шт43Кабельная стяжка | для сверления/толщ. материала: | Зубчатый сегмент3C8 971 8504,6X156MM | 6,5/0,7-1,3 | наружн.X шт44Разъём для плоских клемм | Вентилятор для сиденья | при необх. использов. с:4B0 971 978 B6-штекерн. | 3G0.971.8301 шт45Корпус плоского разъёма с фиксатором контактов | БУ регулировки сиденья водителя8E0 972 12616-ти штекерн. | черн.1 шт(46)Корпус плоского разъёма с фиксатором контактов | Точка подключ.-корпус разъема3B0 972 7248-штекерн. | черн. | Каркас сиденья1 шт47Разъём для плоских клемм | Точка подключ.-корпус разъема1J0 972 7236-штекерн. | Каркас сиденья1 шт50Жгут пр-в для бок. подуш. без. | см. панель иллюстраций:972-028
