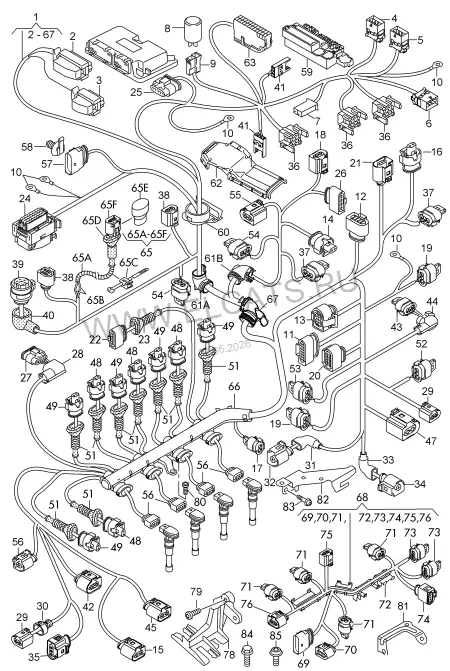

Audi · Audi A8/S8 quattro · 2010Жгут пров. для мотор. отсека | Жгут проводов для форсунок
9. Электрика
Детали узла92
1Жгут пров. для мотор. отсека4H1 971 713 BC1 шт-* Гофр. трубки, ответвители, * пруж.зажимы, держатели, * насадки/наконечники, кабе- * льн.стяжки, защитн.шланги, * электропровода, одинарные * провода и уплотнители * смотри спецкаталог: ЭЛЕК- * ТPИчЕCКИЕ CОЕД. ЭЛЕМЕНТЫ2Корпус плоского разъёма с фиксатором контактов | Штуцер | Блок управления двигателя4H0 906 235 A105 контактный1 шт3Корпус плоского разъёма с фиксатором контактов | Штуцер | Блок управления двигателя4H0 906 971 A91 контактный1 шт4Корпус разъема под плоские контакты с их фиксацией | Соединительная муфта | Жгут проводов для салона4F0 972 57517-ти штекерн. | черн.1 шт5Корпус разъема под плоские контакты с их фиксацией | Соединительная муфта | Жгут проводов для салона4F0 972 575 A17-ти штекерн. | коричневый1 шт6Корпус разъема под плоские контакты с их фиксацией | Соединительная муфта | Жгут проводов для салона4F0 972 575 B17-ти штекерн. | красн.1 шт7Разъём для плоских клемм | Штуцер | Помехоподавляющий конденсатор443 971 9892-штекерн. | natur1 шт8Помехоподавляющий конденсатор4F0 903 2912-штекерн.1 шт9Корпус плоского разъёма с фиксатором контактов | Штуцер | Коробка передач4H0 973 71510-штекерн. | черн.1 шт10Наконечник провода | см. отдельный каталог >>EL < -электр. соединит. элементы-7 шт11Корпус плоского разъёма с фиксатором контактов | Соединительная муфта | Жгут проводов для форсунок6X0 973 71714-ти штекерн. | черн.1 шт12Разъём для плоских клемм | Соединительная муфта | Жгут проводов для форсунок1J0 973 7148-штекерн. | черн.1 шт13Разъём для плоских клемм | Штуцер | Регулятор дроссельной заслонки4H1 973 7136-штекерн. | черн.1 шт14Корпус плоского разъёма с фиксатором контактов | Штуцер | Клапан | Насос вторичного воздуха07P 973 7022-штекерн.1 шт15Корпус плоского разъёма с фиксатором контактов | Штуцер | Регулятор давления наддува8P0 973 7222-штекерн. | черн.1 шт16Разъём для плоских клемм | Штуцер4H0 973 702 A2-штекерн. | черн.1 шт17Корпус плоского разъёма с фиксатором контактов | Штуцер | Насос высокого давления07P 973 7022-штекерн. | желт.1 шт18Корпус плоского разъёма с фиксатором контактов | Штуцер | Коробка передач8K0 973 7022-штекерн. | черн.1 шт19Разъём для плоских клемм | Штуцер | Датчик импульсов | Коленчатый вал4H0 973 703 A3-штекерн. | коричневый1 шт20Корпус плоского разъёма с фиксатором контактов | Штуцер | Компрессор климатической уст.4H0 973 7148-штекерн. | черн.1 шт21Корпус плоского разъёма с фиксатором контактов | использовать для: | Штуцер | Датчик детонации8K0 973 703 F3-штекерн. | черн. | зелен.1 шт22Корпус плоского разъёма с фиксатором контактов | Штуцер | Датчик давления наддува8K0 973 704 A4-штекерн. | коричневый1 шт23Втулка | Штуцер | Датчик давления наддува443 906 102 G13,5X191 шт24Корпус плоского разъёма с уплотнением | Штуцер | Блок силовой и управляющей электроники электропривода1J0 906 379 B28-штекерный1 шт25Корпус плоского разъёма с фиксатором контактов | Штуцер | Расходомер воздуха4F0 973 7055-штекерн. | черн.1 шт26Корпус плоского разъёма с фиксатором контактов | Штуцер | Лямбда-зонд | (за катализатором)8K0 973 7044-штекерн. | черн.1 шт27Корпус плоского разъёма с фиксатором контактов | Штуцер | Лямбда-зонд | (перед предв. катализатором)8K0 973 7055-штекерн. | черн.1 шт28Угловой колпачок | Штуцер | Лямбда-зонд | (перед предв. катализатором)1K0 971 921 B1 шт29Корпус плоского разъёма с фиксатором контактов | Штуцер | Опора двигателя8K0 973 702 C2-штекерн. | оранжевый2 шт30Колпачок | Штуцер | Опора двигателя1J0 971 921 Kправ.1 шт31Корпус плоского разъёма с фиксатором контактов | Штуцер | Датчик давления масла1J0 973 0811-штекерн. | черн.1 шт32Угловой колпачок | Штуцер | Датчик давления масла06A 971 921 B1-штекерн.1 шт33Корпус плоского разъёма с фиксатором контактов | Штуцер | Датчик давления масла1J0 973 701 A1-штекерн. | синий1 шт34Угловой колпачок | Штуцер | Датчик давления масла06A 971 921 B1-штекерн.1 шт35Корпус плоского разъёма с фиксатором контактов | Штуцер | Датчик уровня масла8K0 973 7033-штекерн. | черн.1 шт36Блок реле | также использовать для:4H0 937 5279-ти штекерн. | черн. | синий | красн.3 шт37Корпус плоского разъёма с фиксатором контактов | Штуцер | Датчик давления | Насос вторичного воздуха4H0 973 7033-штекерн. | черн.2 шт38Корпус плоского разъёма с фиксатором контактов | Штуцер | Опора коробки передач8K0 973 702 C2-штекерн. | оранжевый2 шт39Корпус круглого разъёма | Штуцер | Коробка передач420 973 71616-ти штекерн. | черн.1 шт40Угловой колпачок | Штуцер | Коробка передач4L0 971 9211 шт41Блок предохранителей | Водоотводящий короб8A0 937 5302-штекерн.2 шт42Корпус плоского разъёма с фиксатором контактов | Штуцер | Насос вторичного воздуха1J0 973 7522-штекерн.1 шт43Разъём для плоских клемм | Штуцер | Управляющий клапан | для масляного насоса4H0 973 702 A2-штекерн. | черн.1 шт44Колпачок | Штуцер | Управляющий клапан | для масляного насоса8J0 971 9211 шт45Корпус плоского разъёма с фиксатором контактов | Штуцер | Клап.прекр.раб.после вык.зажиг1J0 973 722 A2-штекерн. | черн.1 шт46Разъём для плоских клемм | Штуцер | Катушка зажигания с наконеч- ником провода к свече зажиг.8K0 973 7244-штекерн. | черн.4 шт47Корпус плоского разъёма с фиксатором контактов | Штуцер | Датчик темп. воздуха на впуске8K0 973 7022-штекерн.1 шт48Разъём для плоских клемм | Штуцер | Управляющий клапан | Распределительный вал4H0 973 702 A2-штекерн. | черн.4 шт49Корпус плоского разъёма с фиксатором контактов | Штуцер | Управляющий клапан | Распределительный вал07P 973 7022-штекерн. | желт.4 шт50Разъём для плоских клемм | Штуцер | Электромагнит | Регулятор фаз газораспр-я4H0 973 702 A2-штекерн. | черн.1 шт51Колпачок | Штуцер | Управляющий клапан | Распределительный вал | Регулятор фаз газораспр-я8K0 971 921X | 8 | 1 шт52Корпус плоского разъёма с фиксатором контактов | Штуцер | Насосный агрегат4H0 973 7033-штекерн. | черн.1 шт53Корпус плоского разъёма с фиксатором контактов | Штуцер | Дополнительный насос ОЖ4H0 973 7033-штекерн. | черн.1 шт54Корпус плоского разъёма с фиксатором контактов | Штуцер | Насос системы охлаждения4H0 973 7033-штекерн. | черн.2 шт55Корпус плоского разъёма с фиксатором контактов | Штуцер | Клапан | Жидкостное охлаждение8K0 973 7022-штекерн. | черн.1 шт56Корпус плоского разъёма с уплотнением | Штуцер | Cтартер1K0 973 7511-штекерн. | черн.1 шт57Корпус плоского разъёма с фиксатором контактов | Соединительная муфта6X0 973 81714-ти штекерн. | черн.1 шт58Кронштейн корпуса разъёма | Соединительная муфта1K0 971 848 L1 шт59Блок реле | Блок реле | Крепёжный элемент | Блок предохранителей | Гнездо для двух реле4H0 937 503с 10-ю гнезд.1 шт60Направляющая | Жгут пров. для мотор. отсека | Водоотводящий короб4H0 971 871 AH1 шт61AКанал для кабеля | Распорка4H0 971 871 N1 шт61BНаправляющая | Распорка4H0 971 871 M1 шт62Канал для кабеля | Пружинная пластина4H0 971 341 M4 шт63Блок предохранителей4F1 941 82412-ти штекерн.1 шт64Втулка | Жгут проводов для эл.мотора4H0 971 871 H1 шт65Кабель-адаптер | Штуцер | Масляный насос | Коробка передач8R0 971 7522-штекерн.1 шт65AГофрированная трубка | см. отдельный каталог >>EL < -электр. соединит. элементы-1 шт65BОтдельный провод | см. отдельный каталог >>EL < -электр. соединит. элементы-1000MM2 шт65CКабел. стяжка с зажим. цоколемN 106 596 014,6X200MM1 шт65DКлейкая лента из ткани | см. отдельный каталог >>EL < -электр. соединит. элементы-1 шт65EТеплозащитный рукав (стеклоткань)N 105 431 0145X500MM1 шт65FКорпус плоского разъёма с фиксатором контактов | Штуцер | Масляный насос | Коробка передач8R0 973 7522-штекерн. | черн.1 шт66Канал для кабеля | Катушка зажигания с наконеч- ником провода к свече зажиг.06H 971 824 C1 шт67Направляющая | Жгут пров. для мотор. отсека | Водоотводящий короб4H0 971 871 AC1 шт68Жгут проводов для форсунок06H 971 6271 шт69Корпус плоского разъёма с фиксатором контактов | Соединительная муфта | Жгут пров. для мотор. отсека6X0 973 81714-ти штекерн. | черн.1 шт70Разъём для плоских клемм | Соединительная муфта | Жгут пров. для мотор. отсека1J0 973 8148-штекерн. | черн.1 шт71Корпус плоского разъёма с фиксатором контактов | Штуцер | Форсунка07P 973 7022-штекерн. | желт.4 шт72Канал для кабеля06H 971 824 A1 шт73Корпус плоского разъёма с фиксатором контактов | Штуцер | Потенциометр | Датчик импульсов | Распределительный вал4H0 973 7033-штекерн. | черн.X | 1 | 1 шт74Корпус разъема под плоские контакты с их фиксацией | Штуцер | Датчик давления | Насос высокого давления4D0 971 9933-штекерн. | фиолетов.1 шт75Корпус плоского разъёма с фиксатором контактов | Штуцер | Датчик температуры | Радиатор охлаждающей жидкости8K0 973 7022-штекерн. | черн.1 шт76Корпус плоского разъёма с фиксатором контактов | Штуцер | Регулирующий клапан | Регулятор добавочного воздуха1J0 973 7222-штекерн. | черн.1 шт78Держатель06H 971 845 A1 шт79Винт с цил.скругл.головкой с внут.TORX,резьбовыдавливающийN 909 252 026X162 шт80Винт с шестигр.гол.(с шайбой)N 104 492 02M6X161 шт81Держатель06J 971 502 C1 шт82Держатель | Жгут пров. для мотор. отсека | ВВ-провод тягов. эл.двигателя8K0 971 502 AC3 отсека1 шт83Винт с цилиндр. головкой с буртиком и внутр.многогранник | Держатель | Жгут пров. для мотор. отсека | ВВ-провод тягов. эл.двигателяN 107 531 01M8X22 | 3 отсека1 шт84Винт с 6-гр.головк.с буртиком | Держатель | Жгут пров. для мотор. отсекаN 107 371 01M8X221 шт85Винт с цилиндрич. головкой с внутренним шестигранником | Держатель | Жгут пров. для мотор. отсекаN 106 536 01M6X201 шт
