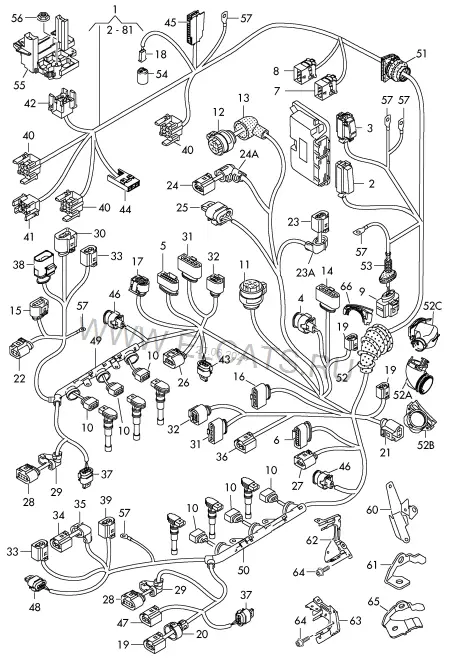

Жгут пров. для мотор. отсека — Audi A8/S8 quattro 2010: схема и номера деталей | Глав Авто
Запчасти
/
Жгут пров. для мотор. отсека
Audi · Audi A8/S8 quattro · 2010
Жгут пров. для мотор. отсека
9. Электрика
Детали узла
79
(1)
Жгут пров. для мотор. отсека | D >> - 27.05.2013
4H1 971 713 BN
1 шт
(1)
Жгут пров. для мотор. отсека | D - 27.05.2013>>
4H1 971 713 DS
1 шт
1
Жгут пров. для мотор. отсека | D >> - 07.11.2011
4H1 971 713 AS
1 шт
(1)
Жгут пров. для мотор. отсека | D - 07.11.2011>>
4H1 971 713 BK
1 шт
(1)
Жгут пров. для мотор. отсека | D - 07.11.2011>> - 27.02.2012
4H1 971 713 BK
1 шт
(1)
Жгут пров. для мотор. отсека | D - 27.02.2012>>
4H1 971 713 CQ
1 шт
-
* Гофр. трубки, ответвители, * пруж.зажимы, держатели, * насадки/наконечники, кабе- * льн.стяжки, защитн.шланги, * электропровода, одинарные * провода и уплотнители * смотри спецкаталог: ЭЛЕК- * ТPИчЕCКИЕ CОЕД. ЭЛЕМЕНТЫ | ------------------------------
2
Корпус плоского разъёма с фиксатором контактов | Штуцер | БУ бензинового двигателя
3C0 906 385
94-штекерный | -MASTER-
1 шт
3
Корпус плоского разъёма с фиксатором контактов | Штуцер | БУ бензинового двигателя
3C0 906 379
60-штекерный | -SLAVE-
1 шт
4
Разъём для плоских клемм | Штуцер | Адсорбер
4H0 973 702 A
1 шт
5
Корпус плоского разъёма с фиксатором контактов | Соединительная муфта | Жгут пров. для мотор. отсека
4H0 973 717 A
14-ти штекерн. | коричневый | Цилиндр 1-3
1 шт
(5)
Корпус плоского разъёма с фиксатором контактов | Соединительная муфта | Жгут пров. для мотор. отсека
4H0 973 714
8-штекерн. | черн. | Цилиндр 1-3
1 шт
6
Корпус плоского разъёма с фиксатором контактов | Соединительная муфта | Жгут пров. для мотор. отсека
4H0 973 717
14-ти штекерн. | черн. | Цилиндр 4-6
1 шт
7
Корпус разъема под плоские контакты с их фиксацией | Соединительная муфта | Жгут проводов для салона
4F0 972 575
17-ти штекерн. | черн.
1 шт
8
Корпус разъема под плоские контакты с их фиксацией | Соединительная муфта | Жгут проводов для салона
4F0 972 575 A
17-ти штекерн. | коричневый
1 шт
10
Разъём для плоских клемм | Штуцер | Катушка зажигания
8K0 973 724
4-штекерн.
6 шт
12
Корпус круглого разъёма | Штуцер | Блок управления автоматической коробки передач
420 973 716
16-ти штекерн. | черн.
1 шт
13
Угловой колпачок | Штуцер | Блок управления автоматической коробки передач
4L0 971 921
16-ти штекерн. | черн.
1 шт
14
Корпус плоского разъёма с фиксатором контактов | Соединительная муфта | Жгут проводов для эл.мотора | Моторный отсек
6X0 973 817
14-ти штекерн. | черн. | лев.
1 шт
-
Кронштейн корпуса разъёма | Соединительная муфта | Жгут проводов для эл.мотора | Моторный отсек
1K0 971 848 L
лев.
1 шт
15
Корпус плоского разъёма с фиксатором контактов | Штуцер | Датчик давления топлива
8K0 973 703 D
3-штекерн. | черн.
1 шт
16
Корпус плоского разъёма с фиксатором контактов | Штуцер | Датчик давления наддува | содержит: | Датчик темп. воздуха на впуске
8K0 973 704
4-штекерн.
1 шт
17
Разъём для плоских клемм | Штуцер | Регулятор дроссельной заслонки
4H1 973 713
6-штекерн. | черн.
1 шт
18
Разъём для плоских клемм | Штуцер | Помехоподавляющий конденсатор
443 971 989
2-штекерн.
1 шт
19
Корпус плоского разъёма с фиксатором контактов | Штуцер | Насос системы охлаждения | Клапан вторичного воздуха
8P0 973 722
2-штекерн. | черн.
X | 1 | 2 шт
20
Колпачок | не для этой модели
21
Корпус плоского разъёма с фиксатором контактов | использовать для: | Электромагнитный клапан | Вакуумная система
6X0 973 722 G
2-штекерн. | черн. | серый
1 шт
22
Корпус плоского разъёма с фиксатором контактов | Штуцер | Насос высокого давления
07P 973 702
1 шт
25
Разъём для плоских клемм | Штуцер | Датчик оборотов двигателя
4H0 973 703 A
1 шт
26
Корпус плоского разъёма с фиксатором контактов | также использовать для: | Штуцер | Датчик детонации
8K0 973 703 F
3-штекерн. | черн. | зелен.
1 шт
27
Корпус плоского разъёма с фиксатором контактов | Штуцер | Датчик детонации
8K0 973 703 D
3-штекерн. | серый
1 шт
28
Корпус плоского разъёма с фиксатором контактов | Штуцер | Датчик давления наддува | для компрессора кондиционера
4H0 973 704
4-штекерн. | черн.
2 шт
29
Колпачок | Штуцер | Датчик давления наддува | для компрессора кондиционера
4F0 971 921 B
черн.
2 шт
30
Корпус плоского разъёма с фиксатором контактов | Штуцер | Насос вторичного воздуха
1J0 973 752
2-штекерн. | черн.
1 шт
-
Кронштейн корпуса разъёма | Соединительная муфта | Насос вторичного воздуха
1K0 971 848 L
1 шт
31
Корпус плоского разъёма с фиксатором контактов | Штуцер | Лямбда-зонд | (за катализатором)
8K0 973 704
4-штекерн.
2 шт
(31)
Корпус плоского разъёма с фиксатором контактов | Штуцер | Лямбда-зонд | (за катализатором)
8K0 973 704
4-штекерн. | черн. | Цилиндр 4-6
1 шт
(31)
Корпус плоского разъёма с фиксатором контактов | Штуцер | Лямбда-зонд | (за катализатором)
8K0 973 704 A
4-штекерн. | коричневый | Цилиндр 1-3
1 шт
32
Корпус плоского разъёма с фиксатором контактов | Штуцер | Лямбда-зонд | (перед катализатором)
4H0 973 713
6-штекерн. | черн.
2 шт
33
Корпус плоского разъёма с фиксатором контактов | Штуцер | Опора двигателя
8K0 973 702 C
2-штекерн. | оранжевый | слева и справа
2 шт
34
Корпус плоского разъёма с фиксатором контактов | Штуцер | Дополнительный насос ОЖ
8K0 973 702
2-штекерн. | черн.
1 шт
35
Угловой колпачок | не для этой модели
36
Корпус плоского разъёма с фиксатором контактов | Штуцер | Датчик давления масла
8K0 973 702
2-штекерн. | черн. | 2,6BAR
1 шт
37
Корпус плоского разъёма с фиксатором контактов | Штуцер | Датчик импульсов | Распределительный вал
4H0 973 703
3-штекерн. | слева и справа
2 шт
38
Корпус плоского разъёма с фиксатором контактов | Штуцер | Датчик уровня масла | Впуск.коллектор с изм.геометр.
8K0 973 703
3-штекерн. | черн.
X | 1 | 1 шт
39
Корпус плоского разъёма с фиксатором контактов | Штуцер | Компрессор климатической уст.
8K0 973 702
2-штекерн. | черн.
1 шт
40
Блок реле | также использовать для:
4H0 937 527
9-ти штекерн. | черн. | синий | красн.
3 шт
43
Корпус плоского разъёма с фиксатором контактов | Штуцер | Датчик давления | Насос вторичного воздуха
4H0 973 703
1 шт
44
Блок предохранителей | Ножевой предохранитель
8A0 937 530
2-штекерн.
1 шт
45
Блок предохранителей
4F1 941 824
12-ти штекерн.
1 шт
46
Разъём для плоских клемм | Штуцер | Управляющий клапан | Распределительный вал | для впускного клапана
4H0 973 702 A
2 шт
47
Корпус разъема под плоские контакты с их фиксацией | Штуцер | Генератор
4D0 971 992 B
2-штекерн. | черн.
1 шт
(47)
Корпус плоского разъёма с уплотнением | Штуцер | Cтартер
1K0 973 751
1-штекерн. | черн.
1 шт
48
Разъём для плоских клемм | Штуцер | Насос усилителя рул. управл.
4H0 973 702 A
2-штекерн.
1 шт
(48)
Разъём для плоских клемм | Штуцер | Электромагнитный клапан | D - 07.11.2011>>
4H0 973 702 A
2-штекерн.
1 шт
49
Канал для кабеля | Катушка зажигания | при необх. использов. с:
06E 971 822 D
прав. | красн. | N 104 648 02
1 | 2 шт
50
Канал для кабеля | Катушка зажигания | при необх. использов. с:
06E 971 821 F
лев. | красн. | N 104 648 02
1 | 2 шт
-
Винт с полукр.гол. и внут.TORX
N 104 648 02
4X12
X шт
-
Канал для кабеля | Регулятор фаз газораспр-я
06E 971 821 H
1 шт
51
Втулка | Блок реле
4H0 971 871 H
1 шт
(52)
Держатель жгута проводов | Жгут пров. для мотор. отсека | D - 20.02.2012>>
4H0 971 457
лев.
1 шт
(52)
Держатель жгута проводов | Жгут пров. для мотор. отсека | D - 20.02.2012>>
4H0 971 458
прав.
1 шт
52A
Направляющая
4H0 971 871 M
6 шт
-
Канал для кабеля | Распорка
4H0 971 341 M
2 шт
52B
Направляющая | Водоотводящий короб | D >> - 25.07.2011
4H0 971 871 A
2 шт
(52B)
Направляющая | Водоотводящий короб | D - 25.07.2011>> - 05.12.2011
4H0 971 871 R
2 шт
(52B)
Направляющая | Водоотводящий короб | D - 05.12.2011>>
4H0 971 871 AH
2 шт
52C
не для этой модели
54
Помехоподавляющий конденсатор
4F0 903 291
1 шт
55
Блок реле
4H0 937 503
с 10-ю гнезд.
1 шт
57
см. отдельный каталог >>EL < -электр. соединит. элементы-
5 шт
60
Держатель | Теплозащитный экран | Коробка передач
8K0 971 502 H
1 шт
61
Держатель | Жгут пров. для мотор. отсека | D >> - 15.11.2010
06E 971 845 F
Цилиндр 1-3
1 шт
(61)
Держатель | Жгут пров. для мотор. отсека | D - 15.11.2010>>
06E 971 845 H
Цилиндр 1-3
1 шт
62
Кронштейн корпуса разъёма
06E 971 497 P
прав.
1 шт
63
Кронштейн корпуса разъёма
06E 971 497 N
лев.
1 шт
64
Винт с полукр.гол. и внут.TORX
N 104 514 05
M6X16
4 шт
65
Держатель | Жгут пров. для мотор. отсека
06E 971 845 J
Цилиндр 4-6
1 шт
66
не для этой модели
