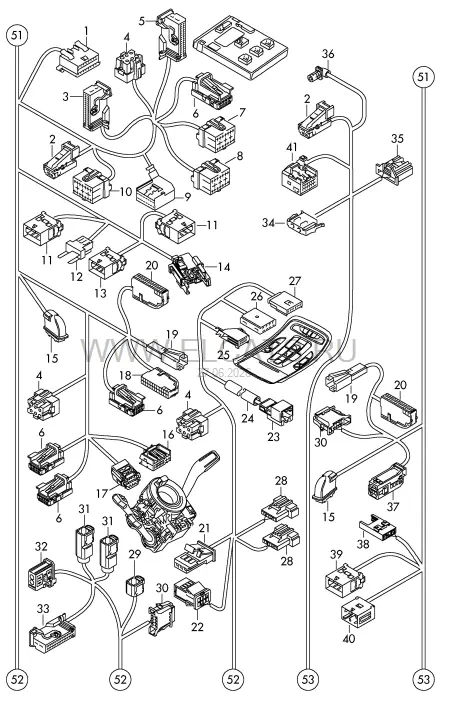

Отдельные детали | Жгут проводов для салона | Область: — Audi A8/S8 quattro 2010: схема и номера деталей | Глав Авто
Запчасти
/
Отдельные детали | Жгут проводов для салона | Область:
Audi · Audi A8/S8 quattro · 2010
Отдельные детали | Жгут проводов для салона | Область:
9. Электрика
Детали узла
52
—
* Гофр. трубки, ответвители, * пруж.зажимы, держатели, * насадки/наконечники, кабе- * льн.стяжки, защитн.шланги, * электропровода, одинарные * провода и уплотнители * смотри спецкаталог: ЭЛЕК- * ТPИчЕCКИЕ CОЕД. ЭЛЕМЕНТЫ | ------------------------------
—
Канал для кабеля | и | Блок реле | см. панель иллюстраций:
971-080
—
Антенный кабель-адаптер | см. каталог:
Электр. соеди- | нит. элементы
—
Жгут проводов датчика частоты вращения | см. панель иллюстраций:
927-000
1
Корпус плоского разъёма с фиксатором контактов | Штуцер | для диагностического разъёма
3A0 972 695 A
16-ти штекерн. | черн.
1 шт
2
Корпус плоского разъёма с фиксатором контактов | Штуцер | Освещение пространства для ног | Нагревательный элемент | Передняя камера вспомога- тельных систем водителя
4B0 971 832
2-штекерн. | черн. | слева спереди
X | 1 | 1 шт
3
Разъём для плоских клемм с защитным колпачком | Штуцер | Блок управления бортовой сети
8K0 972 977
32-штекерн. | черн. | 'BCM1'
1 шт
4
Корпус плоского разъёма с фиксатором контактов | Штуцер | Блок управления бортовой сети | Рулевая колонка | Стальной сдвижной люк
4F0 937 731
6-штекерн. | черн. | 'BCM1'
X | 1 | 1 | 1 шт
5
Разъём для плоских клемм с защитным колпачком | Штуцер | Блок управления бортовой сети
8K0 972 977 G
32-штекерн. | серый | 'BCM1'
1 шт
6
Разъём для плоских клемм | Штуцер | Фонарь рассеянного освещения | Электронный модуль блока подрулевых переключателей | Переключатель регулятора положения рулевой колонки | Выключатель освещения
8K0 973 754
4-штекерн. | черн. | слева спереди
X | 1 | 1 | 1 | 1 шт
(6)
Разъём для плоских клемм | Штуцер | Переключатель регулятора положения рулевой колонки | D >> - 30.05.2011
8K0 973 754
4-штекерн. | черн.
1 шт
(6)
Разъём для плоских клемм | Штуцер | Переключатель регулятора положения рулевой колонки | D - 30.05.2011>>
1C0 973 119 B
3-штекерн. | черн.
1 шт
7
Корпус плоского разъёма с фиксатором контактов | Штуцер | Блок управления бортовой сети
4F0 972 483
17-ти штекерн. | черн. | 'BCM1'
1 шт
8
Корпус плоского разъёма с фиксатором контактов | Штуцер | Блок управления бортовой сети
4F0 972 483 A
17-ти штекерн. | коричневый | 'BCM1'
1 шт
9
Корпус плоского разъёма с фиксатором контактов | Штуцер | Блок управления бортовой сети
8E0 972 416
16-ти штекерн. | коричневый | 'BCM1'
1 шт
10
Корпус плоского разъёма с фиксатором контактов | Штуцер | Блок управления бортовой сети
4F0 972 483 B
17-ти штекерн. | красн. | 'BCM1'
1 шт
11
Корпус разъема под плоские контакты с их фиксацией | также использовать для: | Соединительная муфта | Жгут проводов активного рулевого управления | Жгут пров. передней панели
4F0 972 575
17-ти штекерн. | черн. | бел.
X | 1 | 1 шт
12
Блок предохранителей | для а/м с электрической регу- лировкой сидений
4A0 937 530
2-штекерн. | черн.
1 шт
13
Корпус разъема под плоские контакты с их фиксацией | Соединительная муфта | Жгут пров. передней панели
4F0 972 575 A
17-ти штекерн. | коричневый
1 шт
14
Гнездо для двух реле | для звукового сигнала
4H0 937 529
10-штекерн. | черн.
1 шт
15
Корпус плоского разъёма с фиксатором контактов | Соединительная муфта | Жгут проводов двери
8K0 972 701
27-штекерный | черн. | передн. | слева и справа
2 шт
(15)
Корпус плоского разъёма с фиксатором контактов | Соединительная муфта | Жгут проводов двери
4H0 972 701
23-штекерный | черн. | передн. | слева и справа
2 шт
16
Корпус плоского разъёма с фиксатором контактов | Штуцер | Электронный модуль блока подрулевых переключателей
8E0 972 126
16-ти штекерн. | черн.
1 шт
17
Разъём для плоских клемм | Штуцер | Электронный модуль блока подрулевых переключателей
4H0 972 133
4-штекерн. | желт.
1 шт
18
Блок предохранителей | Перемычка контактная
4H0 941 824
16-ти штекерн. | черн. | 16-контактный
1 шт
19
Корпус разъема под плоские контакты с их фиксацией | Штуцер | Подсветка порогов
4E0 972 575
2-штекерн. | черн. | слева и справа
2 шт
20
Блок предохранителей | Перемычка контактная
8K0 941 824 D
12-ти штекерн. | черн. | '2X6 FACH' | слева и справа
2 шт
21
Разъём для плоских клемм | Штуцер | Датчик дождя и освещённости
1C0 973 119 B
3-штекерн. | черн.
1 шт
22
Разъём для плоских клемм | Штуцер | Внутреннее зеркало задн. вида
8K0 971 833
8-штекерн. | черн.
1 шт
23
Разъём для плоских клемм | при необх. использов. с: | Соединительная муфта | Жгут проводов крыши
8K0 972 974
4-штекерн. | черн. | 171 035 518 B
1 шт
24
Поролоновая трубка (самоклеящаяся) | для корпуса контакта:
171 035 518 B
35X25X70 | 8K0 972 974
1 шт
25
Разъём для плоских клемм | Штуцер | Плафон салона с фонар.д.чтения
8L0 971 883
8-штекерн. | черн.
1 шт
26
Корпус плоского разъёма с фиксатором контактов | Штуцер | Датчик системы охраны салона
8E0 971 832
4-штекерн. | черн.
1 шт
27
Разъём для плоских клемм | Штуцер | Пульт управления приводом ворот
4B0 971 978 B
6-штекерн. | черн.
1 шт
28
Разъём для плоских клемм | Штуцер | Приемо-передающее устройство системы сбора дорожных пошлин
8E0 972 576
8-штекерн. | черн.
2 шт
29
Антенный кабель-адаптер | Штуцер | DVD-чейнджер
000 098 710 A
300MM
1 шт
30
Корпус плоского разъёма с фиксатором контактов | Штуцер | DVD-чейнджер | Соединительная муфта | Кабель-адаптер | Вещевой ящик
3B0 972 724
8-штекерн. | черн.
X | 1 | 1 шт
31
Корпус антенного разъёма типа гнездо | использовать для: | Штуцер | DVD-чейнджер
6Q0 035 576 K
1 отсек | Cветло-голубой | все цвета
2 шт
32
Плоская штыревая клемма | Световод | Штуцер | DVD-чейнджер
4E0 973 702
2-штекерн. | черн.
1 шт
33
Разъём для плоских клемм с защитным колпачком | Штуцер | Устройство считывания чип-карт системы оплаты дорожных сборов
1J0 972 977
32-штекерн. | черн.
1 шт
34
Разъём для плоских клемм | Штуцер | Солнечная панель крыши
1J0 972 752
2-штекерн. | черн.
1 шт
35
Корпус плоского разъёма с фиксатором контактов | Штуцер | Микрофон
6Q0 972 706
6-штекерн. | синий | ЛВPЛ
1 шт
(35)
Корпус плоского разъёма с фиксатором контактов | Штуцер | Микрофон
6Q0 972 706 B
6-штекерн. | бел. | ПPPЛ
1 шт
36
Кабель-адаптер | Штуцер | Передняя камера вспомога- тельных систем водителя
4H2 971 192
3735MM
1 шт
37
Разъём для плоских клемм | Штуцер | Коленная подушка безопасности
4H0 972 586
3-штекерн. | черн.
1 шт
38
Блок предохранителей | Электронная система поддерж. курсовой устойчивости -ESP-
8A0 937 530
2-штекерн. | черн.
1 шт
39
Корпус разъема под плоские контакты с их фиксацией | Соединительная муфта | Жгут пров. передней панели
4F0 972 575 D
17-ти штекерн. | синий
1 шт
40
Разъём для плоских клемм | Соединительная муфта | Электродвигатель вентилятора
4F0 937 741
6-штекерн. | черн.
1 шт
41
Разъём для плоских клемм с защитным колпачком | Штуцер | Передняя камера вспомога- тельных систем водителя
8Z0 972 112
12-ти штекерн. | черн.
1 шт
51
Отдельные детали | Область: | см. панель иллюстраций:
Моторный отсек | 971-081
52
Отдельные детали | Область: | см. панель иллюстраций:
лев. | и | Тоннель | 971-083
53
Отдельные детали | Область: | см. панель иллюстраций:
прав. | и | Дверь багажн. | 971-084
