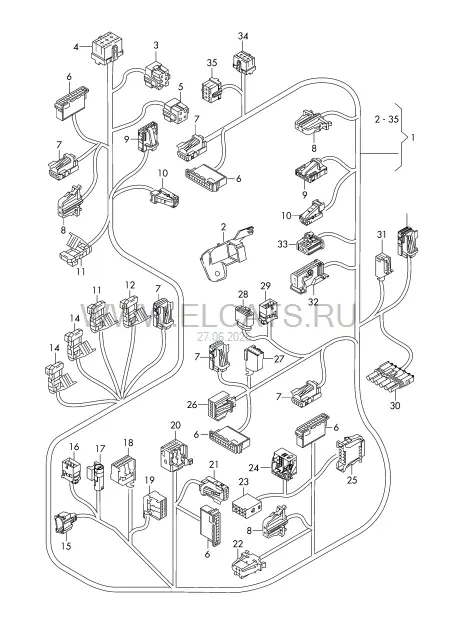

Жгут пров. передней панели — Audi A8/S8 quattro 2010: схема и номера деталей | Глав Авто
Запчасти
/
Жгут пров. передней панели
Audi · Audi A8/S8 quattro · 2010
Жгут пров. передней панели
9. Электрика
Детали узла
88
1
Жгут пров. передней панели | D >> - 05.07.2010
4H1 971 459 D
1 шт
(1)
Жгут пров. передней панели | D - 05.07.2010>>
4H1 971 459 AQ
1 шт
(1)
Жгут пров. передней панели | D >> - 05.07.2010
4H1 971 459 F
1 шт
(1)
Жгут пров. передней панели | D - 05.07.2010>>
4H1 971 459 AS
1 шт
(1)
Жгут пров. передней панели | D >> - 05.07.2010
4H1 971 459 E
1 шт
(1)
Жгут пров. передней панели | D - 05.07.2010>>
4H1 971 459 AR
1 шт
(1)
Жгут пров. передней панели | D >> - 05.07.2010
4H1 971 459 G
1 шт
(1)
Жгут пров. передней панели | D - 05.07.2010>>
4H1 971 459 AT
1 шт
(1)
Жгут пров. передней панели | D >> - 02.09.2013
4H1 971 459 BE
1 шт
(1)
Жгут пров. передней панели | D - 02.09.2013>>
4H1 971 459 BQ
1 шт
(1)
Жгут пров. передней панели | D >> - 09.12.2013
4H1 971 459 BN
1 шт
(1)
Жгут пров. передней панели | D - 09.12.2013>>
4H1 971 459 CD
1 шт
(1)
Жгут пров. передней панели | D >> - 02.09.2013
4H1 971 459 BJ
1 шт
(1)
Жгут пров. передней панели | D - 02.09.2013>>
4H1 971 459 BR
1 шт
(1)
Жгут пров. передней панели | D >> - 09.12.2013
4H1 971 459 BA
1 шт
(1)
Жгут пров. передней панели | D - 09.12.2013>>
4H1 971 459 CC
1 шт
(1)
Жгут пров. передней панели | D >> - 02.09.2013
4H1 971 459 BG
1 шт
(1)
Жгут пров. передней панели | D - 02.09.2013>>
4H1 971 459 BT
1 шт
(1)
Жгут пров. передней панели | D >> - 09.12.2013
4H1 971 459 BP
1 шт
(1)
Жгут пров. передней панели | D - 09.12.2013>>
4H1 971 459 CF
1 шт
(1)
Жгут пров. передней панели | D >> - 02.09.2013
4H1 971 459 BK
1 шт
(1)
Жгут пров. передней панели | D - 02.09.2013>>
4H1 971 459 CA
1 шт
(1)
Жгут пров. передней панели | D >> - 09.12.2013
4H1 971 459 BC
1 шт
(1)
Жгут пров. передней панели | D - 09.12.2013>>
4H1 971 459 CE
1 шт
(1)
Жгут пров. передней панели | для а/м со специальной защитой
4H6 971 459
1 шт
(1)
Жгут пров. передней панели | D >> - 17.03.2014
4H1 971 459 BF
1 шт
(1)
Жгут пров. передней панели | D - 17.03.2014>>
4H1 971 459 BS
1 шт
(1)
Жгут пров. передней панели | D >> - 17.03.2014
4H1 971 459 BH
1 шт
(1)
Жгут пров. передней панели | D - 17.03.2014>>
4H1 971 459 CB
1 шт
(1)
Жгут пров. передней панели | D >> - 05.07.2010
4H2 971 459 B
1 шт
(1)
Жгут пров. передней панели | D - 05.07.2010>>
4H2 971 459 R
1 шт
(1)
Жгут пров. передней панели | D >> - 05.07.2010
4H2 971 459 C
1 шт
(1)
Жгут пров. передней панели | D - 05.07.2010>>
4H2 971 459 S
1 шт
(1)
Жгут пров. передней панели | D >> - 04.11.2013
4H2 971 459 AA
1 шт
(1)
Жгут пров. передней панели | D - 04.11.2013>>
4H2 971 459 AJ
1 шт
(1)
Жгут пров. передней панели | D >> - 09.12.2013
4H2 971 459 AE
1 шт
(1)
Жгут пров. передней панели | D - 09.12.2013>>
4H2 971 459 AN
1 шт
(1)
Жгут пров. передней панели | D >> - 04.11.2013
4H2 971 459 AC
1 шт
(1)
Жгут пров. передней панели | D - 04.11.2013>>
4H2 971 459 AK
1 шт
(1)
Жгут пров. передней панели | D >> - 09.12.2013
4H2 971 459 AG
1 шт
(1)
Жгут пров. передней панели | D - 09.12.2013>>
4H2 971 459 AP
1 шт
(1)
Жгут пров. передней панели | D >> - 04.11.2013
4H2 971 459 AB
1 шт
(1)
Жгут пров. передней панели | D - 04.11.2013>>
4H2 971 459 AL
1 шт
(1)
Жгут пров. передней панели | D >> - 09.12.2013
4H2 971 459 AF
1 шт
(1)
Жгут пров. передней панели | D - 09.12.2013>>
4H2 971 459 AQ
1 шт
(1)
Жгут пров. передней панели | D >> - 04.11.2013
4H2 971 459 AD
1 шт
(1)
Жгут пров. передней панели | D - 04.11.2013>>
4H2 971 459 AM
1 шт
(1)
Жгут пров. передней панели | D >> - 09.12.2013
4H2 971 459 AH
1 шт
(1)
Жгут пров. передней панели | D - 09.12.2013>>
4H2 971 459 AR
1 шт
-
* Гофр. трубки, ответвители, * пруж.зажимы, держатели, * насадки/наконечники, кабе- * льн.стяжки, защитн.шланги, * электропровода, одинарные * провода и уплотнители * смотри спецкаталог: ЭЛЕК- * ТPИчЕCКИЕ CОЕД. ЭЛЕМЕНТЫ
2
Держатель разъёма для плоских клемм | см. панель иллюстраций:
971-080
3
Корпус плоского разъёма с фиксатором контактов | Соединительная муфта | Жгут проводов для салона
4F0 937 731
6-штекерн. | черн.
1 шт
4
Корпус плоского разъёма с фиксатором контактов | Соединительная муфта | Жгут проводов для салона
4F0 972 483 D
17-ти штекерн. | синий
1 шт
5
Разъём для плоских клемм | Штуцер | Регулятор скорости вентилятора
4H0 972 704
4-штекерн. | черн.
1 шт
6
Разъём для плоских клемм | Штуцер | Дефлектор | Дисплей
3D0 972 708
8-штекерн. | черн. | слева и справа | средн.
X | 2 | 2 | 1 шт
7
Разъём для плоских клемм | Штуцер | Исполнительный. эл. двигатель заслонки оттаивателя | Датчик интенс. солн. излуч. | Многопозиц. переключ. для габарит. огней и ближ. света | Выключатель стоп-сигналов
8K0 973 754
4-штекерн. | черн. | слева и справа
X | 2 | 1 | 1 | 1 шт
8
Разъём для плоских клемм | Штуцер | Датчик температуры | Дефлектор | Динамик
1J0 971 972
2-штекерн. | черн. | слева и справа | спереди посер.
X | 2 | 1 шт
9
Разъём для плоских клемм | Штуцер | Высокочастотный динамик
8R0 973 605
5-штекерн. | черн. | слева и справа
2 шт
10
Корпус плоского разъёма с фиксатором контактов | Штуцер | Высокочастотный динамик
4B0 971 832
2-штекерн. | черн. | слева и справа
2 шт
(10)
Корпус плоского разъёма с фиксатором контактов | Штуцер | Зуммер парковочного ассистента | D - 05.07.2010>>
4B0 972 623
2-штекерн. | черн.
1 шт
11
Корпус кругл.разъёма с кабелем | Длина кабеля: | Штуцер | Модуль ПБ переднего пассажира
5M1 971 581 B
2-штекерн. | желтый/черный | 1550MM
1 шт
12
Корпус кругл.разъёма с кабелем | Длина кабеля: | Штуцер | Модуль ПБ переднего пассажира
5M1 971 581 A
2-штекерн. | желтый/зеленый | 2240MM
1 шт
14
Корпус кругл.разъёма с кабелем | Длина кабеля: | Штуцер | Модуль ПБ переднего пассажира
5M1 971 581
2-штекерн. | желтый/черный | 1550MM
1 шт
15
Соединительная муфта | Соединительная муфта | Плоская штыревая клемма | Световод
4E0 973 302
2-штекерн. | черн.
1 шт
16
Корпус разъема под плоские контакты с их фиксацией | Соединительная муфта | Жгут проводов для салона
4F0 972 575 B
17-ти штекерн. | серый
1 шт
17
Разъём для плоских клемм | Соединительная муфта | Жгут проводов для салона
4H0 972 576
3-штекерн. | желт.
1 шт
18
Корпус плоского разъёма с фиксатором контактов | Штуцер | Панель управления и индикации БУ климатической установки с электронным управлением
8E0 972 420 B
20-ти штекерн. | красн.
1 шт
19
Корпус плоского разъёма с фиксатором контактов | Штуцер | Панель управления мультимедий- ной системы -MMI-
8E0 972 420 C
20-ти штекерн. | черн.
1 шт
20
Разъём для плоских клемм с защитным колпачком | Штуцер | Многопозиц. переключатель
8Z0 972 112
12-ти штекерн. | черн. | справа ЛВPЛ | слева ПPPЛ
1 шт
21
Разъём для плоских клемм | Штуцер | для а/м с аналоговыми часами
8K0 973 754 A
4-штекерн. | коричневый
1 шт
22
Разъём для плоских клемм | Штуцер | Динамик
3B0 972 722
4-штекерн. | черн. | спереди посер.
1 шт
23
Корпус плоского разъёма с фиксатором контактов | Штуцер | Блок управления информационной системы
3B7 035 447
8-штекерн. | коричневый
1 шт
24
Корпус плоского разъёма с дополнит. фиксатором кон- такта и доп. крепл. корпуса | Штуцер | Блок управления информационной системы | D >> - 05.07.2010
3B7 035 444
8-штекерн. | черн.
1 шт
(24)
Корпус плоского разъёма с дополнит. фиксатором кон- такта и доп. крепл. корпуса | Штуцер | Блок управления информационной системы | D - 05.07.2010>>
3B7 035 444 A
8-штекерн. | черн.
1 шт
25
Корпус плоского разъёма с фиксатором контактов | Штуцер | Исполнительный электродвиг. | Дисплей
3B0 972 724
8-штекерн. | черн.
1 шт
26
Корпус плоского разъёма с фиксатором контактов | Штуцер | Выкл-тель зажигания и стартера | D >> - 05.07.2010
1K0 972 928
16-ти штекерн. | черн.
1 шт
(26)
Разъём для плоских клемм | Штуцер | Считывающая катушка | D - 05.07.2010>>
8K0 973 754
4-штекерн. | черн.
1 шт
27
Корпус плоского разъёма с фиксатором контактов | Штуцер | Многопозиц. переключатель
8E0 972 112
12-ти штекерн. | черн. | слева ЛВPЛ | справа ПPPЛ
1 шт
28
Разъём для плоских клемм | Соединительная муфта | Жгут проводов для салона
4H0 972 785
5-штекерн. | черн.
1 шт
29
Корпус разъема под плоские контакты с их фиксацией | Соединительная муфта | Жгут проводов для салона
4F0 972 575
17-ти штекерн. | бел.
1 шт
30
Корпус плоского разъёма с фиксатором контактов | Штуцер | Педаль акселератора с электронным модулем
8K0 973 706
6-штекерн. | черн.
1 шт
(30)
Разъём для плоских клемм | Штуцер | Датчик полож. педали тормоза | для а/м с гибридным приводом
7M0 973 119
6-штекерн. | черн.
1 шт
31
Разъём для плоских клемм | Штуцер | Блокировка рулевой колонки | D >> - 05.07.2010
4D0 971 636
6-штекерн. | черн.
1 шт
(31)
Корпус плоского разъёма с фиксатором контактов | Штуцер | Блокировка рулевой колонки | D - 05.07.2010>>
8K0 972 706
6-штекерн. | черн.
1 шт
32
Разъём для плоских клемм с защитным колпачком | Штуцер | Комбинация приборов
1J0 972 977 G
32-штекерн. | серый
1 шт
33
Плоская штыревая клемма | Штуцер | Световод
4E0 973 702
2-штекерн. | черн.
1 шт
34
Корпус плоского разъёма с фиксатором контактов | Соединительная муфта | Жгут проводов для салона
4F0 972 483 A
17-ти штекерн. | коричневый
1 шт
35
Корпус плоского разъёма с фиксатором контактов | Соединительная муфта | Жгут проводов для салона
4F0 972 483
17-ти штекерн. | черн.
1 шт
