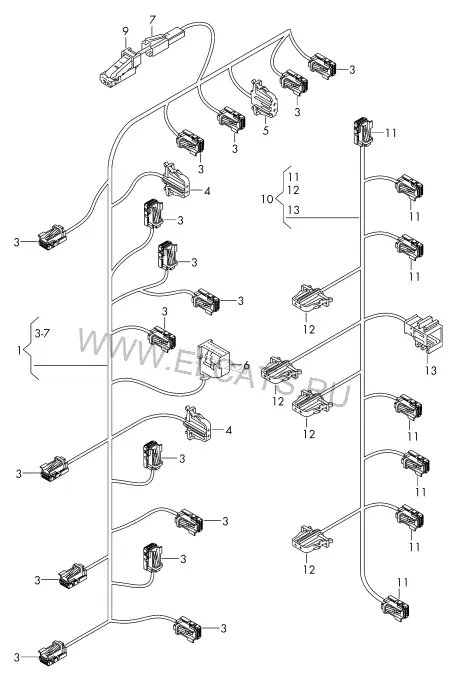

Audi · Audi A8/S8 quattro · 2010Жгут проводов климат.установк. с электронным управлением
9. Электрика
Детали узла15
1Жгут проводов климат.установк. с электронным управлением | при необх. использов. с:4H1 971 569 AЛВPЛ | 4E0 972 5751 шт(1)Жгут проводов климат.установк. с электронным управлением | при необх. использов. с:4H2 971 569 AПPPЛ | 4E0 972 5751 шт-* Гофр. трубки, ответвители, * пруж.зажимы, держатели, * насадки/наконечники, кабе- * льн.стяжки, защитн.шланги, * электропровода, одинарные * провода и уплотнители * смотри спецкаталог: ЭЛЕК- * ТPИчЕCКИЕ CОЕД. ЭЛЕМЕНТЫ3Разъём для плоских клемм | Штуцер | Регулятор воздушной заслонки8K0 973 7544-штекерн. | черн.X шт4Разъём для плоских клемм | Штуцер | Датчик температуры | Дефлектор пространства для ног1J0 971 9722-штекерн. | слева и справаX шт5Корпус плоского разъёма с фиксатором контактов | Штуцер | Датчик температуры1J0 972 9232-штекерн.X шт6Корпус плоского разъёма с фиксатором контактов | Штуцер | Панель управления и индикации климатической установки Climatronic8E0 972 416 A16-ти штекерн. | коричневый | передн.1 шт7Корпус плоского разъёма с фиксатором контактов | Штуцер | Дополнительный отопитель4B0 971 8322-штекерн. | черн.1 шт9Корпус разъема под плоские контакты с их фиксацией | Ответная часть к:4E0 972 5752-штекерн. | черн. | 4B0 971 8321 шт10Жгут проводов климат.установк. с электронным управлением4H0 971 569 D1 шт(10)Жгут проводов климат.установк. с электронным управлением4H0 971 569 E1 шт-* Гофр. трубки, ответвители, * пруж.зажимы, держатели, * насадки/наконечники, кабе- * льн.стяжки, защитн.шланги, * электропровода, одинарные * провода и уплотнители * смотри спецкаталог: ЭЛЕК- * ТPИчЕCКИЕ CОЕД. ЭЛЕМЕНТЫ11Разъём для плоских клемм | Штуцер | Регулятор воздушной заслонки8K0 973 7544-штекерн. | черн.X шт12Разъём для плоских клемм | Штуцер | Датчик температуры | Дефлектор пространства для ног1J0 971 9722-штекерн. | слева и справаX шт13Корпус разъема под плоские контакты с их фиксацией | Соединительная муфта | Жгут проводов для салона1K0 971 99210-штекерн. | черн.1 шт
