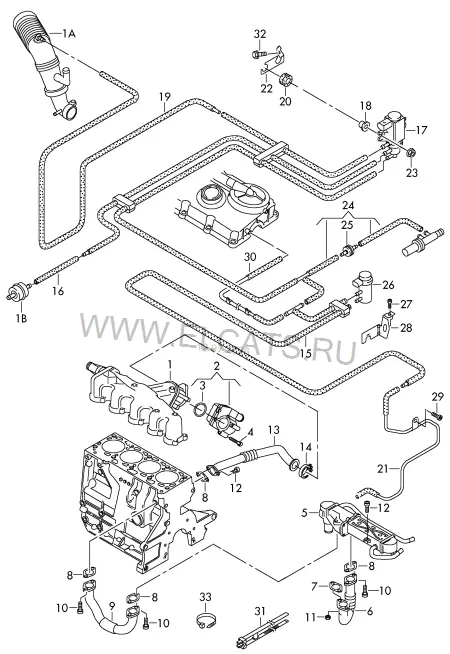

Рециркуляция ОГ — Volkswagen Ameo 2017: схема и номера деталей | Глав Авто
Запчасти
/
Рециркуляция ОГ
Volkswagen · Ameo · 2017
Рециркуляция ОГ
1. Двигатель, Сцепление
Детали узла
39
1
Патрубок впускного тракта
1A
Воздуховод всасыв. воздуха
1B
Вакуумный привод для турбонагнетателя
2
Блок дроссельной заслонки
03L 128 063 AD
1 шт
3
Уплотнитель
03L 131 547 F
1 шт
4
Винт с полукр.гол. и внут.TORX
N 106 703 01
M6X55
3 шт
5
Радиатор системы рециркуляции ОГ с регулирующей заслонкой
03L 131 512 DQ
1 шт
5
Радиатор системы рециркуляции ОГ с регулирующей заслонкой
03L 131 527 AX
1 шт
6
Соединительная трубка
03P 131 521 E
1 шт
7
Уплотнитель
04L 131 547 S
1 шт
8
Уплотнитель
03L 131 547 N
4 шт
9
Соединительная трубка
03L 131 521 Q
1 шт
10
Винт с полукруглой головкой с внутренним шестигранником
N 910 327 02
M6X20
6 шт
11
Гайка шестигранная самостопор.
N 908 946 01
M8
2 шт
12
Винт с цилиндр. скруглённой головкой Torx | только для:
N 101 961 03
M6X18 | 5
2 шт
(12)
Винт с полукр.гол. и внут.TORX | только для:
N 104 056 04
M6X14 | 5
2 шт
12
Винт с цилиндр. скруглённой головкой Torx | только для:
N 101 961 03
M6X18 | 13
2 шт
13
Соединительная трубка
03L 131 521 R
1 шт
14
Хомут
070 131 548 C
1 шт
(15)
Вакуумный шланг | содержит дополнител. позиции:
03L 131 055 DJ
16 | 19
1 шт
16
Вакуумный шланг | имеется в позиции:
15
1 шт
17
Преобразователь давления
1K0 906 627 B
1 шт
18
Проставка
052 129 734
2 шт
19
Вакуумный шланг | имеется в позиции:
15
1 шт
20
Втулка
046 131 887
2 шт
21
Соединительная трубка
03L 131 605 AH
1 шт
22
Пластина
6R0 906 287
1 шт
23
Шестигранная гайка с буртиком
N 015 082 10
M6
2 шт
24
Вакуумный шланг
03L 131 055 DH
1 шт
-
Фиксатор | использовать для:
03L 131 213 D
03L 131 055 DH
2 шт
25
Обратный клапан
046 905 291 B
1 шт
26
Электромагнитный клапан
1K0 906 283 A
1 шт
27
Винт с плоской головкой
N 101 703 03
M6X10
1 шт
28
Кронштейн
03L 131 529 A
1 шт
29
Винт с плоской головкой
N 101 703 03
M6X10
1 шт
30
Соединительная трубка
03L 131 605 AJ
1 шт
31
Кабельная стяжка, двойная
4A0 820 199
X шт
32
Винт с 6-гр.головк.с буртиком
N 106 532 01
M6X16
1 шт
33
Кабельная стяжка
3W0 971 838
X шт
