Центральный блок электрообор. | Предохранители | Реле — Volkswagen Ameo 2018: схема и номера деталей | Глав Авто
Запчасти
/
Центральный блок электрообор. | Предохранители | Реле
Volkswagen · Ameo · 2018

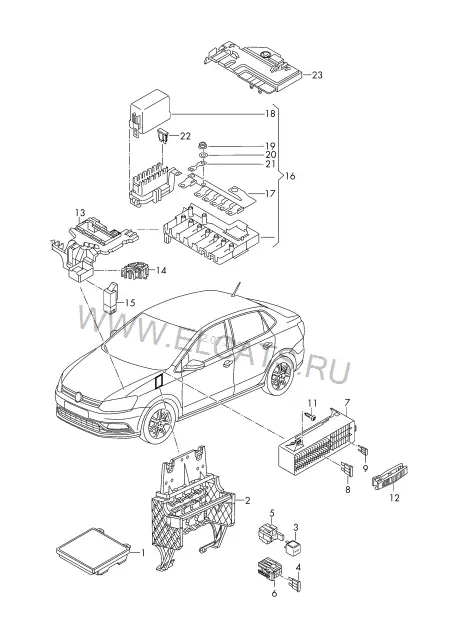

Центральный блок электрообор. | Предохранители | Реле
9. Электрика
Детали узла
46
1
БУ (BCM) систем комфорта, межсетевого интерфейса и бортовой сети | см. панель иллюстраций:
937-050
2
Кронштейн блока управления
6R0 907 371 D
'BCM'
1 шт
3
Реле | Месот реле/№ обозн.:
4H0 951 253 A
J317/J271 | 5/645
1 шт
(3)
Реле | Выключатель блокир. стартера | Месот реле/№ обозн.:
4H0 951 253 A
J207 | 6/645
1 шт
(3)
Реле | для наружного освещения | Месот реле/№ обозн.:
4H0 951 253 C
J3/J331 | 8/646
1 шт
(3)
Реле | для разгрузки контакта Х | Месот реле/№ обозн.:
4H0 951 253
10/644
1 шт
(3)
Реле | для топливного насоса | Месот реле/№ обозн.:
4H0 951 253 C
J17/J643 | 13/646
1 шт
(3)
Реле | для кондиционера | Месот реле/№ обозн.:
4H0 951 253 A
40A | 15/645
1 шт
4
Термопредохранитель
443 937 105 B
15A -голубой-
X шт
5
Блок реле
4H0 937 527
9-ти штекерн. | черн.
X шт
(5)
Блок реле
4H0 937 528
7-штекерный | черн.
1 шт
(5)
Гнездо для двух реле
4H0 937 529
10-штекерн. | черн.
1 шт
(6)
Блок предохранителей | Место реле:
4A0 937 530
2-штекерн. | A/B
1 шт
(7)
Блок предохранителей | Перемычка
000 937 615 B
при этом с:
1 шт
8
Нож.предохр. 19/2x5
N 017 131 11
10A -красный-
X шт
(8)
Нож.предохр. 19/2x5
N 017 131 12
15A -голубой-
X шт
(8)
Нож.предохр. 19/2x5
N 017 131 13
20A -желтый-
X шт
(8)
Нож.предохр. 19/2x5
N 017 131 14
25A -прозрачн-
X шт
(8)
Нож.предохр. 19/2x5
N 017 131 25
30A -зелёный-
X шт
(8)
Нож.предохр. 19/2x5
N 017 131 16
5A-светло-кор-
X шт
9
Нож.предохр. 10/2x2,8
N 102 615 05
2A -серый-
X шт
(8)
Нож.предохр. 19/2x5
N 017 131 20
40A-оранжевый-
X шт
(9)
Нож.предохр. 10/2x2,8
N 102 615 01
5A-светло-кор-
X шт
(9)
Нож.предохр. 10/2x2,8
N 102 615 02
7,5A-коричнев-
X шт
(9)
Нож.предохр. 10/2x2,8
N 102 615 03
10A -красный-
X шт
(9)
1 к-т нож. предохранителей
8L0 998 131
X шт
11
Винт с полукруглой головкой с внутр. Torx (с шайбой)
N 910 851 01
M5X16
1 шт
12
Инструмент для плоского предохранителя
8D0 941 802
1 шт
13
Кронштейн розетки предохранит.
6R0 915 345 E
1 шт
14
Адаптер | не для этой модели
1 шт
15
БУ свечей накаливания
038 907 281 D
J179
1 шт
16
Блок предохранителей
6R0 937 548 F
1 шт
17
Многоконтактный предохранитель
6R0 937 629 C
175A
1 шт
18
Крышка
6R0 915 441
1 шт
19
Гайка шестигранная самостопор.
N 011 183 12
M6
1 шт
20
Подкладная шайба
N 011 524 26
6,4X12,5X1,6
1 шт
21
Strip fuse
N 104 249 02
40A
X шт
(21)
Strip fuse
N 104 249 03
50A
X шт
(21)
Strip fuse
N 104 249 05
110A
X шт
(21)
Strip fuse
N 104 249 06
150A
X шт
22
Нож.предохр. 19/2x5
N 017 131 16
5A-светло-кор-
X шт
(22)
Нож.предохр. 19/2x5
N 017 131 11
10A -красный-
X шт
(22)
Нож.предохр. 19/2x5
N 017 131 13
20A -желтый-
X шт
(22)
Нож.предохр. 19/2x5
N 017 131 14
25A -прозрачн-
X шт
(22)
Нож.предохр. 19/2x5
N 017 131 25
30A-светл-зел-
X шт
23
Колпачок | Главный блок предохранителей
6R0 915 429 A
1 шт
