Кабель-адаптер дл.перед.данных | Камера — Volkswagen Arteon 2024: схема и номера деталей | Глав Авто
Запчасти
/
Кабель-адаптер дл.перед.данных | Камера
Volkswagen · Arteon · 2024

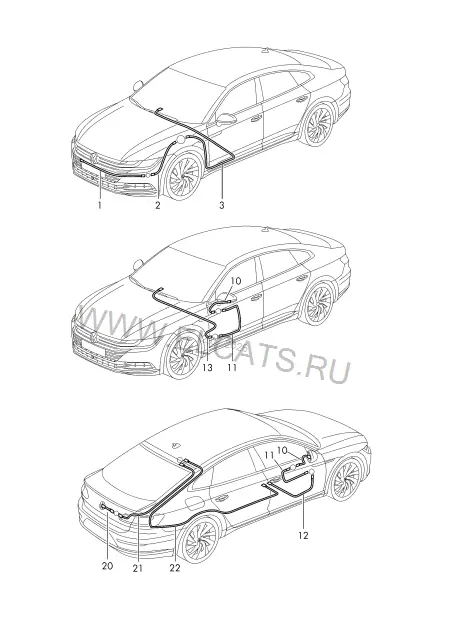

Кабель-адаптер дл.перед.данных | Камера
9. Электрика
Детали узла
18
1
Провод передачи данных | Бампер | ------------------------------ | Передняя камера вспомога- тельных систем водителя | Точка подключ.-корпус разъема | D >> - 20.07.2020
3G8 971 158 A
1175MM | передн. | Моторный отсек
1 шт
(1)
Кабель-адаптер дл.перед.данных | Камера | D - 20.07.2020>> | см. панель иллюстр., поз.:
передн. | 971-088,30
2
Провод передачи данных | Моторный отсек | ------------------------------ | Точка подключ.-корпус разъема | Точка подключ.-корпус разъема | D >> - 20.07.2020
3G0 971 158 S
1860MM | слева спереди | Cалон
1 шт
(1)
Провод передачи данных | Моторный отсек | ------------------------------ | Точка подключ.-корпус разъема | Точка подключ.-корпус разъема | D - 20.07.2020>>
3G8 971 158 H
1850MM | слева спереди | Cалон
1 шт
3
Провод передачи данных | Жгут проводов для салона | ------------------------------ | Точка подключ.-корпус разъема | Блок управления камеры
3G0 971 158 A
3610MM | передн. | слева спереди
1 шт
(3)
Провод передачи данных | Жгут проводов для салона | ------------------------------ | Точка подключ.-корпус разъема | Блок управления камеры
3G0 971 158 R
3790MM | передн. | слева спереди
1 шт
10
Провод передачи данных | Кабель-адаптер для камеры в наружном зеркале
3G8 971 158 D
785MM | слева и справа
2 шт
11
Провод передачи данных | Жгут проводов двери | ------------------------------ | Точка подключ.-корпус разъема | Наружные зеркала
3G8 971 158 B
995MM | слева и справа | Cтойка A
2 шт
12
Провод передачи данных | Жгут проводов для салона | ------------------------------ | Точка подключ.-корпус разъема | Блок управления камеры
3G0 971 158 AC
1590MM | прав. | Передняя дверь
1 шт
13
Провод передачи данных | Жгут проводов для салона | ------------------------------ | Точка подключ.-корпус разъема | Блок управления камеры
3G0 971 158 AD
3555MM | лев. | Передняя дверь
1 шт
(13)
Провод передачи данных | Жгут проводов для салона | ------------------------------ | Точка подключ.-корпус разъема | Блок управления камеры
3G0 971 158 AE
3660MM | лев. | Передняя дверь
1 шт
20
Провод передачи данных | Камера | Камера | Кабель-адаптер | ------------------------------ | Жгут проводов двери багажного отсека
3G0 971 158 H
160MM | задн. | без камеры
1 шт
21
Провод передачи данных | Жгут проводов двери багажного отсека | ------------------------------ | Кабель-адаптер | Точка подключ.-корпус разъема
3G8 971 158 C
2515MM | без камеры | Дверь багажн.
1 шт
(21)
Провод передачи данных | Жгут проводов двери багажного отсека | ------------------------------ | Кабель-адаптер | Точка подключ.-корпус разъема
3G8 971 158 G
2510MM | без камеры | Дверь багажн.
1 шт
22
Провод передачи данных | Жгут проводов для салона | ------------------------------ | Точка подключ.-корпус разъема | Блок управления камеры
3G8 971 158
3560MM | задн. | Дверь багажн.
1 шт
(22)
Провод передачи данных | Жгут проводов для салона | ------------------------------ | Точка подключ.-корпус разъема | Блок управления камеры наружного наблюдения
3G8 971 158 F
4315MM | задн. | Дверь багажн.
1 шт
(22)
Антенный кабель-адаптер | Блок управления информационной системы | подходящий корпус разъёма: | использовать с:
000 098 670 A
300MM | 8X0 035 447 | 000 098 653 A
1 | 1 шт
(22)
Соединительный провод антенны | ------------------------------ | Блок управления камеры | Блок управления информационной системы
000 098 653 A
2500MM
1 шт
