Провод передачи данных | Система кругового обзора — Volkswagen Atlas Cross Sport 2020: схема и номера деталей | Глав Авто
Запчасти
/

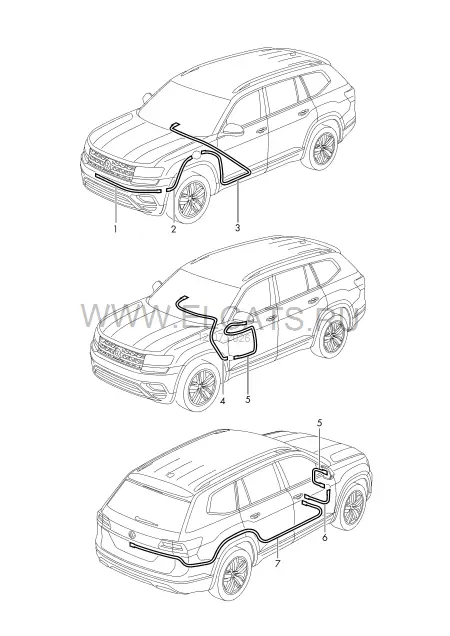

Провод передачи данных | Система кругового обзора
Volkswagen · Atlas Cross Sport · 2020
Провод передачи данных | Система кругового обзора
9. Электрика
Детали узла
9
1
Провод передачи данных | Система кругового обзора | Бампер | ------------------------------ | Передняя камера вспомога- тельных систем водителя | Точка подключ.-корпус разъема
3CN 971 650 AM
1560MM | передн. | Моторный отсек
1 шт
-
Антенный кабель | Блок управления камеры наружного наблюдения | Блок управления информационной системы | см. панель иллюстр., поз.:
972-055,3
2
Провод передачи данных | Система кругового обзора | Моторный отсек | ------------------------------ | Точка подключ.-корпус разъема | Точка подключ.-корпус разъема
3CN 971 650 AL
1630MM | передн. | слева спереди | Cалон
1 шт
3
Провод передачи данных | Система кругового обзора | Жгут проводов для салона | ------------------------------ | Точка подключ.-корпус разъема | Блок управления камеры наружного наблюдения
3CN 971 650 F
3940MM | передн. | слева спереди
1 шт
4
Провод передачи данных | Система кругового обзора | Жгут проводов для салона | ------------------------------ | Точка подключ.-корпус разъема | Блок управления камеры наружного наблюдения
3CN 971 650 J
3830MM | лев. | Передняя дверь
1 шт
5
Провод передачи данных | Система кругового обзора | Система кругового обзора | Жгут проводов двери | ------------------------------ | Точка подключ.-корпус разъема
3CN 971 650 AN
1460MM | слева и справа | Cтойка A
2 шт
6
Провод передачи данных | Система кругового обзора | Жгут проводов для салона | ------------------------------ | Точка подключ.-корпус разъема | Блок управления камеры наружного наблюдения
3CN 971 650 K
1630MM | прав. | Передняя дверь
1 шт
7
Провод передачи данных | Система кругового обзора | Система кругового обзора | Жгут проводов для салона | ------------------------------ | Блок управления камеры наружного наблюдения
3CN 971 650 L
7080MM | задн.
1 шт
(7)
Антенный кабель | Блок управления камеры наружного наблюдения | Блок управления информационной системы
3CN 971 650 G
2920MM
1 шт
