Volkswagen · Beetle · 1999Жидкостное охлаждение
1. Двигатель, Сцепление

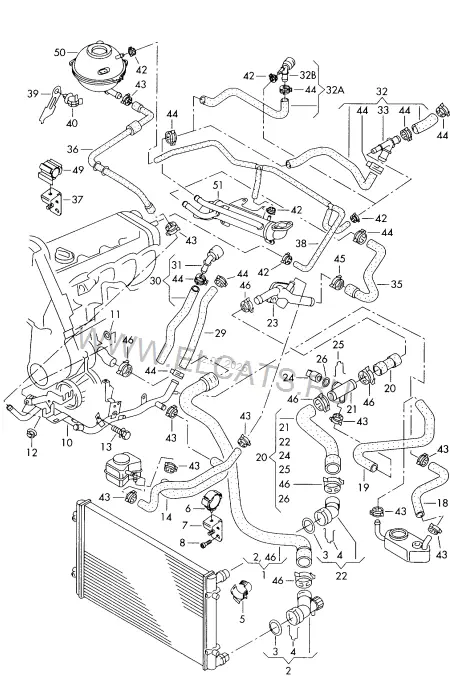

Детали узла66
1Шланг системы охлаждения | (Pадиатор охлаждения ОЖ/насос)1C0 122 051 H1 шт2Муфта, быстродействующая6Q0 122 291 F1 шт3Уплотнительное кольцоN 907 653 0132X4X шт4Пружинный фиксатор1J0 121 14232MM2 шт5Держатель1C0 121 093 B1 шт6Фиксатор1C0 121 093 J1 шт7Держатель1C0 121 1201 шт8Винт с цилиндрической головкой с внутренним шестигранникомN 014 723 6M10X301 шт10Трубопровод системы охлаждения | F >> 1C-Y-452 905* | F >> 9C-Y-621 415*038 121 065 F1 | 1 шт(10)Трубопровод системы охлаждения | F 1C-Y-452 906>> 1C-Y-500 000* | F 9C-Y-621 416>> 9C-Y-639 500*038 121 065 AP1 | 1 шт(10)Трубопровод системы охлаждения | F 1C-Y-500 001>>* | F 9C-Y-639 501>>*038 121 065 S1 | 1 шт(10)Трубопровод системы охлаждения | F >> 1C-Y-452 905* | F >> 9C-Y-621 415*038 121 065 G1 | 1 шт(10)Трубопровод системы охлаждения | F 1C-Y-452 906>> 1C-Y-500 000* | F 9C-Y-621 416>> 9C-Y-639 500*038 121 065 AQ1 | 1 шт(10)Трубопровод системы охлаждения | F 9C-Y-621 416>> 9C-Y-639 500*038 121 065 AQ1 шт(10)Трубопровод системы охлаждения | F 1C-Y-500 001>>* | F 9C-Y-639 501>>*038 121 065 T1 | 1 шт11Уплотнительное кольцо | F >> 1C-Y-452 905* | F >> 9C-Y-621 415*N 903 653 0220X31 | 1 шт(11)Манжетное уплотнение | F 1C-Y-452 906>>* | F 9C-Y-621 416>>*06B 121 68720,5X5,51 | 1 шт12Шестигранная гайка с буртикомN 901 752 05M61 шт13Винт с шестигран.гол. с шайбой самостопорящийсяN 100 829 12M6X161 шт14Шланг системы охлаждения | (Фланец > охладитель масла > трубка ОЖ)1C0 121 086 F1 шт18Шланг системы охлаждения | (Радиатор масла КП> трубопровод ОЖ)1C0 121 0581 шт19Шланг системы охлаждения | (радиатор масла КП > рспределитель)1C0 121 0961 шт(20)Шланг системы охлаждения | (Фланец>радиатор ОЖ)1C0 122 101 P1 шт(20)Шланг системы охлаждения | (Фланец>радиатор ОЖ) | для автомобилей с кондицион. | F >> 1C-Y-423 359 | F >> 9C-Y-611 3931C0 122 101 M1 | 1 шт(20)Шланг системы охлаждения | (Фланец>радиатор ОЖ)1C0 122 101 K1 шт20Шланг системы охлаждения | (Фланец>радиатор ОЖ) | для автомобилей с кондицион. | F >> 1C-Y-423 359 | F >> 9C-Y-611 3931C0 122 101 L1 | 1 шт(21)Распределительное устройство | для автомобилей с кондицион. | для шланга ОЖ: | использовать с: | F >> 1C-Y-423 359 | F >> 9C-Y-611 3931C0 121 619 A1C0 122 101 M | N 906 872 012 | 1 | 1 шт(21)Распределительное устройство | для шланга ОЖ: | использовать с:1C0 121 619 B1C0 122 101 K | N 906 872 01 | N 906 869 021 | 1 | 2 шт21Распределительное устройство | для автомобилей с кондицион. | для шланга ОЖ: | использовать с: | F >> 1C-Y-423 359 | F >> 9C-Y-611 3931C0 121 619 C1C0 122 101 L | N 906 867 01 | N 906 869 022 | 1 | 1 | 1 шт22Муфта, быстродействующая | использовать с:1C0 122 291N 906 872 011 | 1 шт23см. панель иллюстраций:121-07524см. панель иллюстраций:919-04025Пружинный фиксатор032 121 1421 шт26Уплотнительное кольцоN 903 168 0119,6X3,651 шт29Шланг системы охлаждения | (Теплообменник) | F >> 1C-W-999 0001C0 121 036 D1 шт(30)Шланг ОЖ с быстроразъёмной муфтой | (Теплообменник)1C0 121 036 J1 шт31Муфта, быстродействующая | F 1C-X-400 001>>*1J0 122 291 D1 шт31Муфта, быстродействующая1J0 122 291 D1 шт32Шланг системы охлаждения | (охладитель ОГ > теплообменник) | F >> 1C-W-499 0001C0 122 157 F1 шт32AШланг ОЖ с быстроразъёмной муфтой | (охладитель ОГ > теплообменник) | F 1C-X-400 001>>1C0 122 157 K1 шт32AШланг ОЖ с быстроразъёмной муфтой | (охладитель ОГ > теплообменник)1C0 122 157 K1 шт32BМуфта, быстродействующая | F 1C-X-400 001>>1C0 122 291 A1 шт32BМуфта, быстродействующая1C0 122 291 A1 шт33Распределительное устройство | использовать с: | F >> 1C-W-499 0001J0 121 087 DN 906 870 012 | 1 шт(35)Шланг системы охлаждения | (охладитель ОГ > фланец)1C0 121 157 A1 шт35Шланг системы охлаждения | (охладитель ОГ > фланец) | для а/м с цепью нагрева свечей накаливания1C0 121 1571 шт(35)Шланг ОЖ с быстроразъёмной муфтой | (фланец > теплообменник) | для а/м с цепью нагрева свечей накаливания1C0 122 157 L1 шт(35)Шланг ОЖ с быстроразъёмной муфтой | (фланец > теплообменник)1C0 122 157 M1 шт36Шланг системы охлаждения | (Расширительный бачок ОЖ> трубопровод ОЖ) | F >> 1C-1-444 974* | F >> 9C-1-634 469*1C0 121 109 C1 | 1 шт(36)Шланг системы охлаждения | (Расширительный бачок ОЖ> трубопровод ОЖ) | F 1C-1-444 975>>* | F 9C-1-634 470>>*1C0 121 109 K1 | 1 шт37Держатель1C0 121 120 D1 шт38Шланг системы охлаждения | (охладитель ОГ > компенсацион- ный бачок> распределительный патрубок > ГБЦ) | F >> 1C-W-499 0001C0 122 447 L1 шт(38)Шланг системы охлаждения | (охладитель ОГ > компенсацион- ный бачок> распределительный патрубок > ГБЦ) | F 1C-X-400 001>>1C0 122 447 M1 шт38Шланг системы охлаждения | (охладитель ОГ > компенсацион- ный бачок> распределительный патрубок > ГБЦ)1C0 122 447 M1 шт(38)Шланг системы охлаждения | (компенсационный бачок > рас- пределит. патрубок > ГБЦ)1C0 122 447 AA39Держатель1C0 121 120 H1 шт(39)Держатель1C0 121 120 K1 шт40Зажим1J0 877 2441 шт42Пружинный хомутN 906 867 0114X12X шт43Пружинный хомутN 906 869 02B23X12X шт44Пружинный хомутN 906 870 0127X12X шт45Пружинный хомутN 906 871 0132X12X шт46Пружинный хомутN 906 872 0140X12X шт49Фиксатор1J0 121 093 AS1 шт50см. панель иллюстраций:121-07551см. панель иллюстраций:131-020
