Детали крепления КП | Главная передача | для полного привода — Volkswagen Beetle 2000: схема и номера деталей | Глав Авто
Запчасти
/

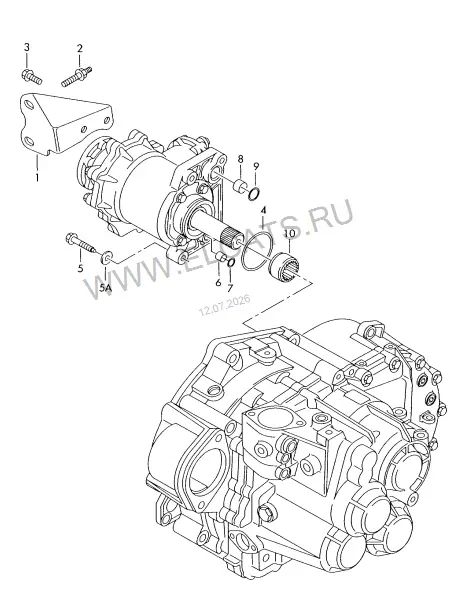

Детали крепления КП | Главная передача | для полного привода
Volkswagen · Beetle · 2000
Детали крепления КП | Главная передача | для полного привода
4. Передняя ось, Дифференциал, Рулевое управление
Детали узла
12
1
Кронштейн коробки передач | при необх. использов. с: | для этого альтернативно поставляются:
02M 409 905 B
N 909 562 01 | N 911 053 01 | N 908 329 03
1 | 2 | 2 | 2 шт
-
Винт с 6-гранной головкой, буртиком и внутр. 6-гранником
N 911 053 01
M10X21
1 шт
2
Двойной винт с буртиком
N 908 329 03
M10X50/M8X16
2 шт
3
Винт с шестигранной головкой | также см. иллюстрацию:
N 010 253 7
M10X22 | 409-45/POS.9
2 шт
4
Уплотнительное кольцо
02M 409 203
68X2,5
1 шт
5
Винт с цилиндр. головкой с буртиком и внутр.шестигранник
N 909 902 01
M10X11X70
4 шт
5A
Подкладная шайба
N 908 242 01
11,5X22X3
4 шт
6
Втулка
02C 409 266
14X15
1 шт
7
Манжетное уплотнение
N 904 837 01
13,5X3,5
1 шт
8
Втулка
02C 409 265
21X16
1 шт
9
Манжетное уплотнение
N 028 222 2
20X3,15
1 шт
10
Муфта
02D 409 339
1 шт
← Предыдущий узел
Следующий узел →
