Сдвижной стеклянный люк — Volkswagen Beetle 2000: схема и номера деталей | Глав Авто
Запчасти
/

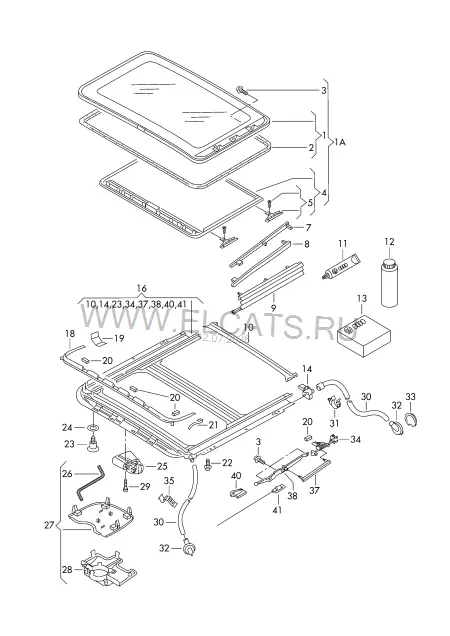

Сдвижной стеклянный люк
Volkswagen · Beetle · 2000
Сдвижной стеклянный люк
8. Кузов
Детали узла
44
1
Крышка стеклянного люка с уплотнением | при необх. использов. с:
1C0 877 071 B
1C0 877 793 B | (01C) | (01C) | 1C0 877 794 B
1 | 1 | 1 шт
2
Уплотнитель
8D0 877 297
2425MM
1 шт
3
Винт с цилиндрической головкой с внутр.шестигр. (комбинир.)
8D0 877 721 A
M5X16
4 шт
4
Рама проёма люка | имеется также в цвете:
1 шт
—
серый perlgrau
1C0 877 255 E 6K8
—
кремовый
1C0 877 255 E 86S
5
Ползун с винтом с потайн. гол.
8D5 877 165 A
1 шт
7
Накладка | имеется также в цвете:
лев. верхн.
1 шт
—
чёрный satinschwarz
1C0 877 791 01C
(7)
Накладка | имеется также в цвете:
прав. верхн.
1 шт
—
чёрный satinschwarz
1C0 877 792 01C
8
Накладка | имеется также в цвете:
лев. нижн.
1 шт
—
чёрный satinschwarz
1C0 877 793 A 01C
(8)
Накладка | имеется также в цвете:
прав. нижн.
1 шт
—
чёрный satinschwarz
1C0 877 794 A 01C
10
Водооттводящая накладка
1C0 877 866
1 шт
14
1 компл. шаровых наконечников | состоит из:
1C0 898 200
слева и справа | задн.
1 шт
16
Рама с приводом подъёмно-сдвижного люка
1C0 877 431
1 шт
18
Обтекатель
1C0 877 655
1 шт
19
1 к-т опор для обтекателя
8D5 898 671 A
слева и справа
1 шт
20
К-т буферных упоров
8D5 898 652
1 шт
21
Листовая рессора | Обтекатель
8D5 877 975 A
2 шт
22
Винт с полукр.гол. и внут.TORX
N 907 498 02
M6X12
1 шт
23
Винт с цилиндрич. головкой с внутренним шестигранником
8D5 877 721
4 шт
25
Электродв. привода сдвиж. люка | см. панель иллюстраций:
959-000, FIG.1
26
Шестигранный валик тросового привода
1C0 877 849
1 шт
27
Кожух электропривода | имеется также в цвете:
1 шт
—
серый perlgrau
1C0 877 837 C Y20
—
бежевый cremebeige
1C0 877 837 C 3PT
(28)
Накладка | имеется также в цвете:
1 шт
—
серый perlgrau
1C0 877 829 A Y20
29
Винт с полукр.гол. и внут.TORX
N 908 848 01
M5X18
3 шт
30
Дренажный шланг
1C0 877 201 B
перед. и задн.
2 шт
(32)
Клапан для слива воды
1C0 877 236 A
задн.
2 шт
(32)
Клапан для слива воды
1C0 877 240 B
передн.
2 шт
33
Накладка
1C0 877 282
2 шт
34
Направляющая | Фиксатор
8D5 877 481
лев.
1 шт
(34)
Направляющая | Фиксатор
8D5 877 482
прав.
1 шт
37
Проставка
8D5 877 421
2 шт
38
Направляющая кулисы
8D5 877 151 A
лев.
1 шт
(38)
Направляющая кулисы
8D5 877 152
прав.
1 шт
40
Направляющая
8D5 877 483
слева спереди
1 шт
(40)
Направляющая
8D5 877 484
справа спереди
1 шт
41
Направляющая с тросом | состоит из:
8D5 898 015
слева и справа | задн.
1 шт
