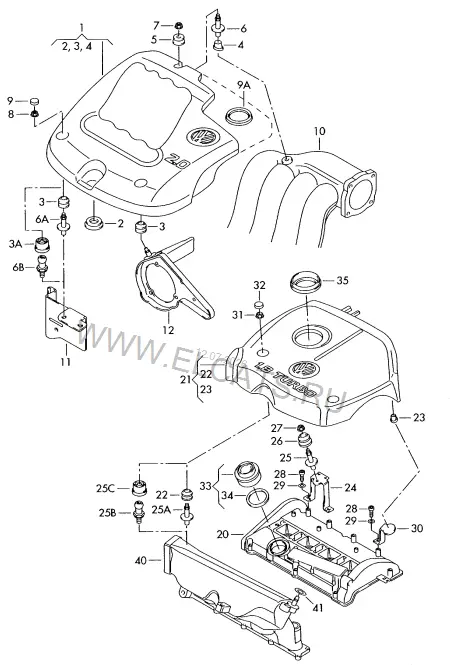

Защ. кожух впускн. коллектора — Volkswagen Beetle 2001: схема и номера деталей | Глав Авто
Запчасти
/
Защ. кожух впускн. коллектора
Volkswagen · Beetle · 2001
Защ. кожух впускн. коллектора
1. Двигатель, Сцепление
Детали узла
46
(1)
Защ. кожух впускн. коллектора | использовать с:
06G 103 925 A
'VW 2,0' | 06A 103 951
1 | 4 шт
(1)
Защ. кожух впускн. коллектора | использовать с:
06A 103 925 EF
'VW 2,0' | 06A 103 638 J
1 | 1 шт
(2)
Втулка
06A 103 638 J
2 шт
3
Втулка | F >> 1C-X-068 085*
038 103 638 K
2 шт
3
Втулка | F >> 9C-X-950 301*
038 103 638 K
2 шт
3A
Упор | F 1C-X-068 086>>*
06A 103 226
36
2 шт
3A
Упор | F 9C-X-950 302>>*
06A 103 226
36
2 шт
(3A)
Упор
06A 103 226
36
X шт
4
Втулка
06A 103 638 B
2 шт
5
Втулка
038 103 638 L
1 шт
6
Крепёжный палец
028 103 665
1 шт
6A
Крепёжный палец | F >> 1C-X-068 085*
028 103 665
2 шт
6B
Шаровой палец | F 1C-X-068 086>>*
06A 103 951
M6
2 шт
6A
Крепёжный палец | F >> 9C-X-950 301*
028 103 665
2 шт
6B
Шаровой палец | F 9C-X-950 302>>*
06A 103 951
M6
4 шт
7
Шестигранная гайка с шайбой
N 907 143 03
M6
1 шт
(8)
Шестигранная гайка с шайбой
N 901 326 06
M6
2 шт
(8)
Шестигранная гайка с шайбой | F >> 9C-X-950 301*
N 901 326 06
M6
2 шт
9
Заглушка | F >> 1C-X-068 085*
06A 103 937
2 шт
9
Заглушка | F >> 9C-X-950 301*
06A 103 937
2 шт
10
Впускной коллектор | см. панель иллюстраций:
133-027
1 шт
11
Кронштейн | см. панель иллюстраций:
133-027
1 шт
12
Держатель | см. панель иллюстраций:
131-005
1 шт
20
Клапанная крышка | см. панель иллюстраций:
103-050
(21)
Защ. кожух впускн. коллектора
1C0 103 925 B
'VW 20V TURBO'
22
Втулка | F >> 9C-1-616 000* | F >> 1C-1-431 000*
038 103 638 K
2 шт
23
Втулка
06A 103 638 B
1 шт
24
Кронштейн
06A 103 309 AE
1 шт
25
Крепёжный палец
028 103 665
1 шт
25A
Крепёжный палец | F >> 9C-1-616 000* | F >> 1C-1-431 000*
028 103 665
2 шт
25B
Шаровой палец | F 9C-1-616 001>>* | F 1C-1-431 001>>*
06A 103 951
M6
2 шт
25C
Упор | F 9C-1-616 001>>* | F 1C-1-431 001>>*
06A 103 226
36
2 шт
26
Втулка
038 103 638 L
1 шт
27
Шестигранная гайка с шайбой
N 907 143 03
M6
1 шт
28
Винт с цилиндрической головкой с внутренним шестигранником
N 014 740 4
M6X16
3 шт
(28)
Винт с цилиндрической головкой с внутренним шестигранником
N 014 740 11
M6X16
3 шт
29
Подкладная шайба
N 011 524 23
6,4X12,5X1,6
3 шт
30
Держатель
06A 103 309 AC
1 шт
31
Шестигранная гайка с шайбой | F >> 9C-1-616 000* | F >> 1C-1-431 000*
N 907 143 03
M6
2 шт
32
Заглушка | F >> 9C-1-616 000* | F >> 1C-1-431 000*
06A 103 937
2 шт
33
Адаптер
06A 103 179 B
1 шт
34
Уплотнитель
06A 103 483 D
1 шт
35
Манжетное уплотнение
036 133 287
1 шт
(35)
Манжетное уплотнение
06A 133 287 G
1 шт
40
Впускной коллектор | см. панель иллюстраций:
133-029
41
Подкладная шайба | F 9C-1-616 001>>* | F 1C-1-431 001>>*
06A 133 217
13,8X28X1,9
1 | 1 шт
