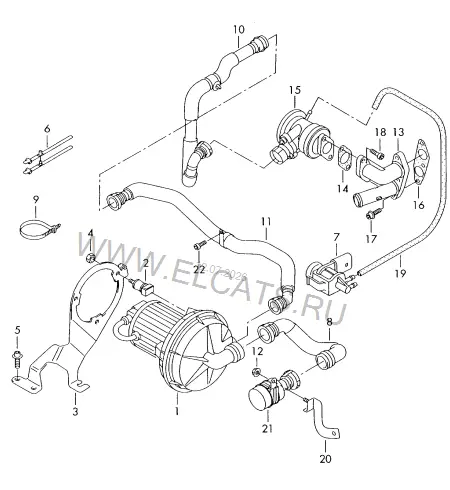

Насос вторичного воздуха — Volkswagen Beetle 2001: схема и номера деталей | Глав Авто
Запчасти
/
Насос вторичного воздуха
Volkswagen · Beetle · 2001
Насос вторичного воздуха
1. Двигатель, Сцепление
Детали узла
22
1
Насос вторичного воздуха
06A 959 253 E
1 шт
2
Упор
06A 133 567 A
3 шт
(3)
Кронштейн насоса
071 131 085
1 шт
(4)
Шестигранная гайка с буртиком
N 015 082 10
M6
3 шт
5
Винт с шестигр.гол.(с шайбой)
N 904 446 01
M6X12
3 шт
6
Кабельная стяжка, двойная
4A0 820 199
X шт
(7)
Электромагнитный клапан
1K0 906 283
1 шт
8
Впускной патрубок
1C0 131 128 G
1 шт
9
Кабельная стяжка
N 906 661 01
4,6X200
X шт
10
Соединительный шланг
066 131 149
1 шт
11
Соединительный шланг
066 131 149 A
1 шт
(12)
Шестигранная гайка с буртиком
N 015 082 10
M6
2 шт
13
Адаптер
022 131 119 B
1 шт
14
Уплотнитель
06A 131 120 A
1 шт
(15)
Комбинированный клапан
022 131 101 C
1 шт
16
Уплотнитель
022 131 120 A
1 шт
(17)
Винт с внутренним Torx
N 107 002 01
M6X22
3 шт
(18)
Винт с цилиндрической головкой с внутренним шестигранником
N 014 702 13
M6X15
2 шт
19
см. панель иллюстраций:
133-066
20
Кронштейн обратного клапана
1C0 131 561 A
1 шт
21
Обратный клапан
1C0 131 351 A
1 шт
22
Винт с цилиндрической головкой
N 101 153 07
M6X12
1 шт
