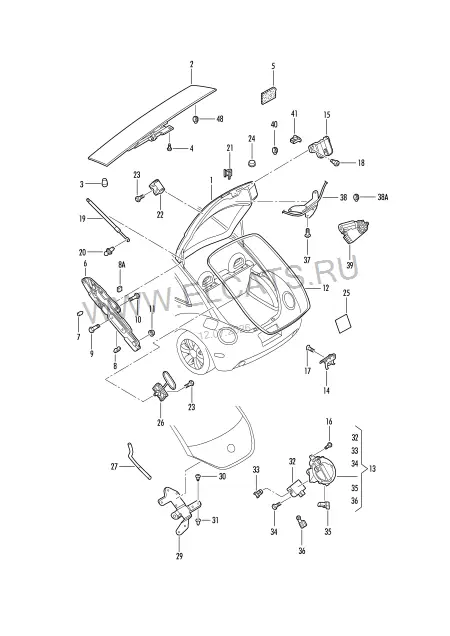

Крышка багажного отсека — Volkswagen Beetle 2001: схема и номера деталей | Глав Авто
Запчасти
/
Крышка багажного отсека
Volkswagen · Beetle · 2001
Крышка багажного отсека
8. Кузов
Детали узла
70
1
Крышка багажного отсека | использовать с: | при необх. использов. с:
1C0 827 025 P
1C0 827 425 A | 1C0 853 630 K | (WV9) | 1C0 853 630 L | (39A) | 1C0 827 515 B | 1C0 827 658 | 1C0 867 981 C | N 901 720 01 | N 013 968 23 | 165 827 592
1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 3 | 3 шт
(1)
Крышка багажного отсека | *Только для NEW BEETLE RSI *Заказ оригинальных деталей *с указанием VIN *у Volkswagen Motorsport *Факс: *(+49) 0511-67 49 4736
1C9 827 025
1 шт
(1)
Крышка багажного отсека | для а/м со спойлером | F 9C-X-625 852>> | использовать с:
1C0 827 025 Q
1C0 827 425 A | 1C0 827 425 A | 1C0 827 515 B | 1C0 827 627 A | N 901 720 01 | 1C0 827 671 | 3B0 827 637 | 3B0 862 247 A | 1C0 853 63 K | (WV9) | 1C0 853 630 D | (39A)
1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 шт
(1)
Крышка багажного отсека | для а/м со спойлером | F 1C-X-436 512>>* | использовать с:
1C0 827 025 Q
1C0 827 425 A | 1C0 827 425 A | 1C0 827 515 B | 1C0 827 627 A | N 901 720 01 | 1C0 827 671 | 3B0 827 637 | 3B0 862 247 A | 1C0 853 630 K | (WV9) | 1C0 853 630 D | (39A)
1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 шт
(2)
Спойлер
1C9 860 939
1 шт
-
Центровочный винт | *Только для NEW BEETLE RSI *Заказ оригинальных деталей *с указанием VIN *у Volkswagen Motorsport *Факс: *(+49) 0511-67 49 4736
1C9 827 409
4 шт
-
Усилитель | *Только для NEW BEETLE RSI *Заказ оригинальных деталей *с указанием VIN *у Volkswagen Motorsport *Факс: *(+49) 0511-67 49 4736
1C9 827 755
2 шт
2
Спойлер | F 9C-X-625 852>>* | F 1C-X-436 512>>*
1C0 827 931
1 | 1 шт
—
чёрный
1C0 827 931 041
3
Упор | F 9C-X-625 852>>* | F 1C-X-436 512>>*
1C0 827 681
2 | 2 шт
4
Винт с полукр.гол. и внут.TORX | F 9C-X-625 852>>* | F 1C-X-436 512>>*
N 906 262 09
M5X13,6
6 | 6 шт
5
Шумоизоляция (самоклеящ.) 'заказ по 6 шт.'
323 863 950
550X250X2
* шт
(6)
Петля
1C0 827 301 D
лев.
1 шт
6
Петля
1C0 827 302 D
прав.
1 шт
7
Упор
1C0 827 589 A
2 шт
8
Упор
1C0 827 489 A
2 шт
9
Винт с цилиндрической головкой с внутренним шестигранником
N 014 774 4
M6X18
4 шт
10
Винт с цилиндрич. головкой с внутренним шестигранником
N 907 445 01
M8X16
4 шт
11
Шестигранная гайка с шайбой
N 904 861 02
M6
4 шт
(12)
Уплотнитель | F >> 9C-1-640 196*
1C0 827 705 J
1 шт
(12)
Уплотнитель | F 9C-1-640 197>>* | F 1C-1-466 070>>*
1C0 827 705 T
1 | 1 шт
13
Личинка замка с ключами и корпусом | для автомобилей без центрального замка | * Не используется для восста- * новления системы замков, * отпираемых одним ключом !! | F >> 9C-Y-615 852* | F >> 1C-Y-432 457*
1C0 827 297 F
1 | 1 шт
(13)
Личинка замка с ключами и корпусом | для автомобилей без центрального замка | * Не используется для восста- * новления системы замков, * отпираемых одним ключом !! | F 9C-Y-615 853>> 9C-Y-699 000
1C0 827 297 L
1 шт
(13)
Личинка замка с ключами и корпусом | для автомобилей без центрального замка | * Не используется для восста- * новления системы замков, * отпираемых одним ключом !! | F 9C-1-600 001>>
1C0 827 297 N
1 шт
(13)
Личинка замка с ключами и корпусом | для а/м с центральным замком | * Не используется для восста- * новления системы замков, * отпираемых одним ключом !!
1C0 827 297 J
1 шт
(13)
Личинка замка с корпусом | для автомобилей без центрального замка | * При заказе указывать номер * ключа и/или VIN * автомобиля.
107 827 297 PD
1 шт
(13)
Личинка замка с корпусом | для а/м с центральным замком | * При заказе указывать номер * ключа и/или VIN * автомобиля.
107 827 297 PE
1 шт
(14)
Пластина замка | имеется также в цвете:
1 шт
—
чёрный
1C0 827 511 E 01C
15
Замок | имеется также в цвете:
задн.
1 шт
—
чёрный satinschwarz
1C0 827 505 C 01C
16
Винт с цил. скругл. головкой
N 014 128 11
M5X8
4 шт
17
Винт с потайной головкой с внутр. многогранником
N 907 448 05
M8X20
2 шт
18
Винт с цилиндрической головкой с внутренним многогранником
N 909 316 01
M8X20-W
2 шт
(19)
Газовый упор | *Только для NEW BEETLE RSI *Заказ оригинальных деталей *с указанием VIN *у Volkswagen Motorsport *Факс: *(+49) 0511-67 49 4736
1CV 827 550
2 шт
(19)
Газовый упор | *Только для NEW BEETLE RSI *Заказ оригинальных деталей *с указанием VIN *у Volkswagen Motorsport *Факс: *(+49) 0511-67 49 4736
1C9 827 550
2 шт
19
Газовый упор
1C0 827 550 E
2 шт
(19)
Газовый упор | для а/м со спойлером | F 9C-X-625 852>>* | F 1C-X-436 512>>*
1C0 827 550 B
2 | 2 шт
20
Сферический палец
1J6 827 439 A
4 шт
(21)
Cкоба
1C0 867 981 C
X шт
22
Упор
1C0 827 249 C
2 шт
23
Винт с цилиндр. скруглённой головкой Torx
N 103 346 05
M6X20
2 шт
24
Упор
1C0 827 525 B
2 шт
25
Защитная плёнка
1C0 837 997 C
4 шт
25
Защитная плёнка
1C0 837 997 C
4 шт
(26)
Упор
1C0 827 239 D
2 шт
27
Тяга
1C0 827 515 A
1 шт
28
Дренажный шланг
1C0 827 429 A
1 шт
29
Опора
1C0 827 779
1 шт
30
Cаморез с цил. скругл. головк.
N 013 968 23
ST4,8X13-C
3 шт
(30)
Винт с цил. скругл. головкой
N 014 128 11
M5X8
1 шт
31
Распорная вставка
165 827 592
7MM
3 шт
32
Исполнительный электродвиг. | Пульт дистанционного управл. | при необх. использов. с: | F >> 1C-W-999 000
3B0 959 781 A
N 904 552 06 | N 012 097 1
2 | 2 | 1 шт
(32)
Исполнительный электродвиг. | Пульт дистанционного управл. | F 1C-X-400 001>> | использовать с:
3B0 959 781 C
N 904 552 06
1 | 2 шт
(32)
Исполнительный электродвиг. | Пульт дистанционного управл. | использовать с:
3B0 959 781 C
N 904 552 06
1 | 2 шт
33
Соединительный элемент
1C0 862 247
1 шт
34
Cаморез с цил. скругл. головк. | F >> 1C-W-999 000
N 901 720 01
5X22
3 шт
(34)
Винт с плоской головкой и внутренним Torx | F 9C-X-900 001>> | F 1C-X-400 001>>
N 904 552 06
M4X10
2 | 2 шт
(34)
Стопорная шайба | F 9C-X-900 001>> | F 1C-X-400 001>> | см. иллюстрац.
N 012 097 1
A4,3 | N012097
2 | 2 шт
35
Микровыключатель | для центрального замка | F >> 9C-Y-615 852* | F >> 1C-Y-432 457*
1C0 962 103
1 | 1 шт
(35)
Микровыключатель | для центрального замка | F 9C-Y-615 853>>* | F 1C-Y-432 458>>*
1C0 962 104
1 | 1 шт
36
Фиксатор
357 827 637 A
1 шт
37
Винт с полукр.гол. и внут.TORX | F 9C-X-625 852>>* | F 1C-X-436 512>>*
N 104 065 01
M6X12.0
3 | 3 шт
38
Направляющая трубка | F 9C-X-625 852>>* | F 1C-X-436 512>>*
1C0 827 945 C
1 | 1 шт
38A
Зажим | F 9C-X-625 852>>* | F 1C-X-436 512>>*
1C0 827 658
2 | 2 шт
39
Электродвигатель спойлера | F 9C-X-625 852>>* | F 1C-X-436 512>>*
1C0 959 733 B
1 | 1 шт
40
Держатель шланга | F 9C-X-625 852>>* | F 1C-X-436 512>>*
N 909 042 01
7
7 | 7 шт
41
Разъём для плоских клемм | возможный провод:
6N0 971 701
1-штекерн. | 000 979 207
1 | X шт
(42)
Спойлер | *Только для NEW BEETLE RSI *Заказ оригинальных деталей *с указанием VIN *у Volkswagen Motorsport *Факс: *(+49) 0511-67 49 4736 | имеется также в цвете:
1 шт
—
грунтован.
1C9 827 933 GRU
