Центральный жгут проводов — Volkswagen Beetle 2001: схема и номера деталей | Глав Авто
Запчасти
/

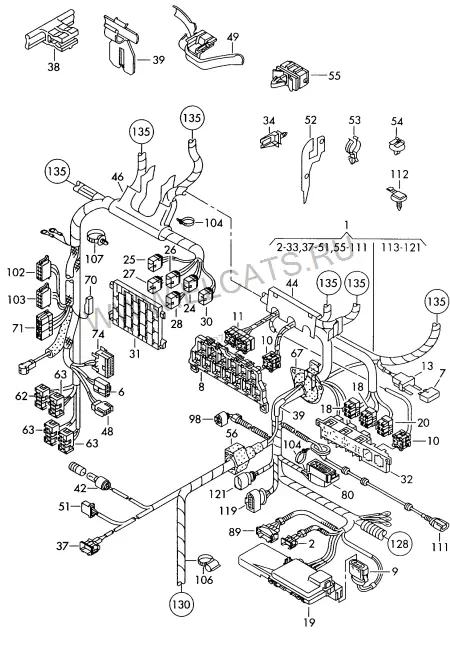

Центральный жгут проводов
Volkswagen · Beetle · 2001
Центральный жгут проводов
9. Электрика
Детали узла
80
-
* Для заказа вводить * номер детали * вручную * с указанием * VIN * автомобиля
(1)
Центральный жгут проводов
1C1 971 051
ЛВPЛ
1 шт
(1)
Центральный жгут проводов
1C2 971 051
ПPPЛ
1 шт
(1)
Центральный жгут проводов | * Для заказа вводить * номер детали * вручную * с указанием * VIN * автомобиля | *Только для NEW BEETLE RSI *Заказ оригинальных деталей *с указанием VIN *у Volkswagen Motorsport *Факс: *(+49) 0511-67 49 4736
1C9 971 051
ЛВPЛ
1 шт
(1)
Ремкомплект | Концентрат ОЖ
1CM 998 001
MIGRATION
1 шт
-
Комплект дооборудования для более продолжитель- ной работы свечей накаливания | использовать с:
1C0 998 030
038 906 012 CR
1 шт
2
Корпус плоского разъёма с уплотнением
037 906 240
2-штекерн.
1 шт
(6)
Разъём для плоских клемм
1J0 919 231
4-штекерн.
1 шт
6
Разъём для плоских клемм | Штуцер | для прикуривателя
191 919 321
3-штекерн.
1 шт
(6)
Корпус плоского разъёма с фиксатором контактов | Датчик давления
1J0 973 704
4-штекерн.
1 шт
7
Термопредохранитель
443 937 105 A
30A
1 шт
8
Кронштейн корпуса разъёма
8D0 937 503 E
с 13-ю гнезд.
1 шт
9
Разъём для плоских клемм | Штуцер | Крышка для гнезда предохранит.
1J0 937 773
3-штекерн.
1 шт
10
Блок реле
443 937 527
9-ти штекерн.
2 шт
11
Гнездо для двух реле | Штуцер | БУ прерывистого режима работы стеклоомывателя/стеклоочистит.
4A0 937 529
1 шт
13
Блок предохранителей
4A0 937 530
2-штекерн.
2 шт
(13)
Предохранительный адаптер
4B0 937 530
2-штекерн.
2 шт
(18)
Корпус плоского разъёма с фиксатором контактов | Штуцер | для коммутационного блока
1J0 937 713
3-штекерн. | черн.
2 шт
18
Корпус плоского разъёма с фиксатором контактов | Штуцер | для коммутационного блока
1J0 937 713 A
3-штекерн. | коричневый
4 шт
19
Крышка блока предохр. | для а/м с АКБ: | адаптировать ср-вами сервиса
1J0 937 555 B
80AH
1 шт
20
Корпус плоского разъёма с фиксатором контактов | Штуцер | для коммутационного блока
1J0 937 713 B
3-штекерн. | красн.
4 шт
24
Корпус плоского разъёма с фиксатором контактов | Соединительная муфта | Гнездо корпуса плоск. разъёма
1J0 937 723 B
3-штекерн. | красн.
2 шт
25
Корпус плоского разъёма с фиксатором контактов | Соединительная муфта | для крышки багажного отсека
1J0 937 723 D
3-штекерн. | синий
2 шт
26
Корпус разъема под плоские контакты с их фиксацией | Соединительная муфта | Гнездо корпуса плоск. разъёма
1J0 937 743
10-штекерн. | черн. | Двери спереди
3 шт
27
Корпус разъема под плоские контакты с их фиксацией | Соединительная муфта | Гнездо корпуса плоск. разъёма
1J0 937 743 A
10-штекерн. | коричневый | Двери спереди
2 шт
28
Корпус разъема под плоские контакты с их фиксацией | Соединительная муфта | Гнездо корпуса плоск. разъёма
1J0 937 743 B
10-штекерн. | красн. | Двери спереди
3 шт
30
Корпус разъема под плоские контакты с их фиксацией | Соединительная муфта | Гнездо корпуса плоск. разъёма
1J0 937 743 D
10-штекерн. | синий | Двери спереди
2 шт
31
Гнездо корпуса плоск. разъёма
1J1 941 379
1 шт
32
Центральный блок электрообор.
8L0 941 822
1 шт
34
Фиксатор | Штуцер | Разъём для плоских клемм | Датчик положения педали аксел.
8A0 971 848 G
1 шт
37
Корпус плоского разъёма с уплотнением | Штуцер | Звуковой сигнал | для противоугонной системы
357 951 772
2-штекерн.
1 шт
42
Разъём для плоских клемм
1J0 973 332
2-штекерн.
1 шт
(44)
Кабел. стяжка с зажим. цоколем | Жгут проводов крыши
3D0 971 838 E
X шт
(44)
Крепеж кабеля | Детали нижней части кузова | Накладка порога
1J4 971 005 A
1 шт
44
Держатель жгута проводов
1J1 971 341 A
ЛВPЛ
1 шт
(46)
Канал для кабеля
1Y0 971 615 M
1 | 1 шт
-
Накладка
1C0 971 792 A
1 шт
-
Верхн. часть кабельного канала
1C0 971 839 A
1 шт
(46)
Канал для кабеля
1J0 971 821 A
1 шт
(46)
Канал для кабеля
1J0 971 615 AN
1 шт
(46)
Канал для кабеля | Штуцер | Cтартер
1C0 971 615 AH
1 шт
48
Разъём для плоских клемм | Штуцер | Плафон осв. в крышке вещ.ящика
893 971 632
2-штекерн.
X шт
51
Разъём для плоских клемм | Штуцер | Электродвигатель стеклоочист.
171 971 835 A
5-штекерн.
1 шт
(51)
Разъём для плоских клемм | Штуцер | Форсунка, обогреваемая
810 971 989
2-штекерн.
2 шт
52
Накладка
1J2 971 825 A
ПPPЛ
1 шт
(52)
Декоративная крышка
3A0 971 904
1 шт
53
Держатель
6K0 971 847 A
X шт
54
Держатель
1H6 971 848 A
X шт
56
Втулка
1J0 971 984 F
1 шт
62
Разъём для плоских клемм | Штуцер | Выключатель авар. свет. сигн.
8L0 971 971
7-штекерный
1 шт
63
Разъём для плоских клемм | Штуцер | Выключатель подогрева сиденья | Выключатель | Выключатель | для заднего стекла, обогреваемого | для а/м с системой -ASR-
8L0 971 972
6-штекерн.
X | 2 | 1 | 1 шт
64
Разъём для плоских клемм | Штуцер | Выкл-тель зажигания и стартера
8D0 971 975
8-штекерн.
1 шт
(64)
Корпус круглого разъёма | Соединительная муфта | для прицепа
8A0 971 978
13-штекерн.
1 шт
67
Втулка
1J0 971 915 C
1 шт
70
Разъём для плоских клемм | Штуцер | Головное устройство | Pазъём массы
431 971 995
1-штекерн.
1 шт
71
не является запчастью | ** Cм. каталог аксессуаров **
74
Разъём для плоских клемм | Штуцер | Крепл. для диагностич. разъёма
3A0 972 695
16-ти штекерн.
1 шт
74
Корпус плоского разъёма с фиксатором контактов | Штуцер | Крепл. для диагностич. разъёма
8D0 972 695
16-ти штекерн.
1 шт
80
Корпус плоского разъёма с фиксатором контактов | Блок управления ABS
1H0 973 213 A
25-контактный
1 шт
(80)
Корпус плоского разъёма с фиксатором контактов | Модуль ABS с БУ | для а/м с электронной системой поддерж. курс. устойчив. ESP | F >> 1C-1-429 516* | F >> 9C-1-616 517*
1J0 973 047
47-штекерный
1 | 1 шт
(80)
Корпус плоского разъёма с фиксатором контактов | Блок управления ABS | F 1C-1-429 517>>* | F 9C-1-616 518>>*
7L0 973 047
47-штекерный
1 | 1 шт
(80)
Корпус плоского разъёма с фиксатором контактов
6X0 973 717
14-ти штекерн. | черн.
1 шт
89
Разъём для плоских клемм
357 972 754
4-штекерн.
1 шт
(98)
Корпус круглого разъёма с резиновой втулкой
813 972 925
1-штекерн. | 6,3
1 шт
(98)
Корпус плоского разъёма с фиксатором контактов и втулкой
813 972 927
3-штекерн.
1 шт
98
Корпус плоского разъёма с фиксатором контактов | Штуцер | Вакуумный ресивер
1J0 973 702
2-штекерн. | черн.
1 шт
101
Корпус плоского разъёма с фиксатором контактов | Штуцер
1J0 973 722
2-штекерн. | черн.
1 шт
102
Разъём для плоских клемм | Штуцер | Головное устройство
357 035 447
8-штекерн. | черн.
1 шт
103
Разъём для плоских клемм | Штуцер | Головное устройство | Динамик
357 035 447 A
8-штекерн. | коричневый
1 шт
104
Кабельная стяжка
N 020 902 2
3,6X246
X шт
107
Кабельная стяжка с держателем
3D0 971 838 N
4,5X200
X шт
111
см. панель иллюстраций:
927-000
112
Кронштейн корпуса разъёма
N 906 851 01
6,5
1 шт
119
Корпус плоского разъёма с фиксатором контактов | F >> 1C-X-499 000 | F >> 9C-X-699 000
1J0 973 735
10-штекерн.
1 | 1 шт
(119)
Корпус плоского разъёма с фиксатором контактов | F 1C-Y-400 001>> | F 9C-Y-600 001>>
1J0 973 737
14-ти штекерн. | черн.
1 | 1 шт
(119)
Кронштейн корпуса разъёма
1J0 906 029
1J0 973 737
1 шт
121
Корпус разъема под плоские контакты с их фиксацией
1J0 973 852
2-штекерн.
1 шт
128
см. панель иллюстраций:
971-060
130
см. панель иллюстраций:
971-062
135
Детали не в сборе см. илл.:
971-081
