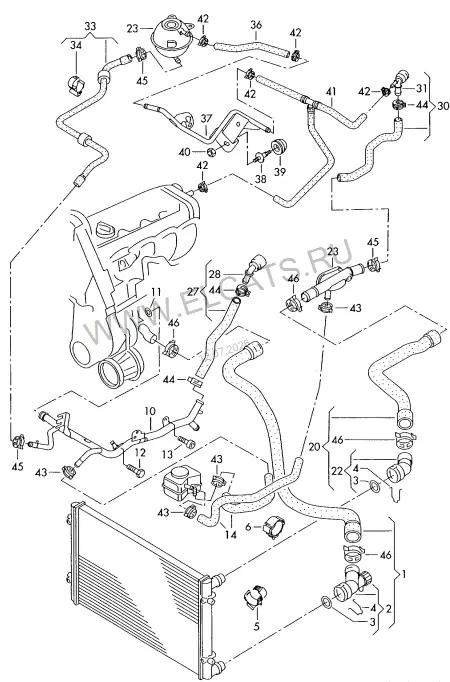

Жидкостное охлаждение | для механической КП — Volkswagen Beetle 2005: схема и номера деталей | Глав Авто
Запчасти
/
Жидкостное охлаждение | для механической КП
Volkswagen · Beetle · 2005
Жидкостное охлаждение | для механической КП
1. Двигатель, Сцепление
Детали узла
31
1
Шланг системы охлаждения | (Pадиатор охлаждения ОЖ/насос)
1C0 122 051 M
1 шт
2
Муфта, быстродействующая
6Q0 122 291 F
1 шт
3
Уплотнительное кольцо
N 907 653 01
32X4
1 шт
4
Пружинный фиксатор
1J0 121 142
32MM
2 шт
5
Держатель
1C0 121 093 B
1 шт
(6)
Фиксатор
1C0 121 093 J
1 шт
10
Трубопровод системы охлаждения
038 121 065 BG
1 шт
11
Манжетное уплотнение
06B 121 687
20,5X5,5
1 шт
12
Винт с шестигр. гол. самостопорящийся
N 010 227 9
M7X12
1 шт
13
Винт с цилиндрической головкой
N 014 721 4
M10X25
1 шт
14
Шланг системы охлаждения | (Фланец > охладитель масла > трубка ОЖ)
1C0 121 086 S
1 шт
(20)
Шланг системы охлаждения | (Фланец>радиатор ОЖ)
1C0 122 101 BF
1 шт
22
Муфта, быстродействующая
1C0 122 291
1 шт
23
см. панель иллюстраций:
121-075
27
Шланг ОЖ с быстроразъёмной муфтой | (Теплообменник)
1J0 122 073 A
1 шт
28
Муфта, быстродействующая
1J0 122 291 D
1 шт
30
Шланг ОЖ с быстроразъёмной муфтой | (фланец > теплообменник)
1C0 122 157 AC
1 шт
31
Муфта, быстродействующая
1J0 122 291 B
1 шт
33
Шланг системы охлаждения | (Расширительный бачок ОЖ> трубопровод ОЖ)
1J0 122 109 BG
1 шт
34
Фиксатор
1J0 121 093 AS
1 шт
36
Шланг системы охлаждения | (Расширительный бачок ОЖ> трубопровод ОЖ)
1C0 121 447 AS
1 шт
37
Трубопровод системы охлаждения
1C0 121 075 K
1 шт
38
Крепёжный палец
028 103 665
1 шт
39
Втулка
038 103 638 N
1 шт
(40)
Шестигранная гайка с шайбой
N 901 326 06
M6
1 шт
41
Шланг системы охлаждения | (Разветвитель > трубопровод ОЖ > ГБЦ)
1C0 122 447 AJ
1 шт
42
Пружинный хомут
N 906 867 01
14X12
X шт
43
Пружинный хомут
N 906 869 02
B23X12
1 шт
44
Пружинный хомут
N 906 870 01
27X12
1 шт
45
Пружинный хомут
N 906 871 01
32X12
1 шт
46
Пружинный хомут
N 906 872 01
40X12
1 шт
