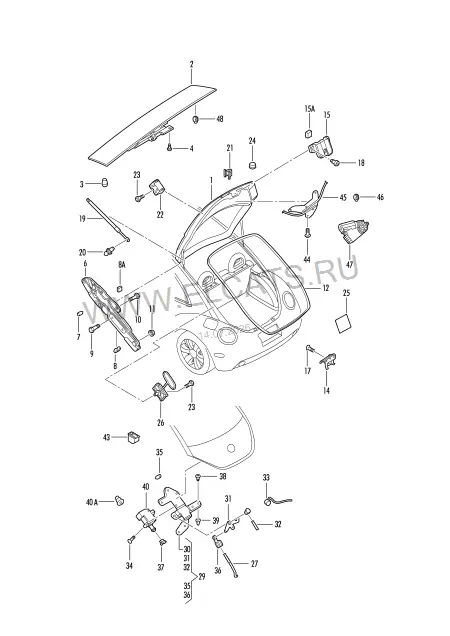

Крышка багажного отсека — Volkswagen Beetle 2009: схема и номера деталей | Глав Авто
Запчасти
/
Крышка багажного отсека
Volkswagen · Beetle · 2009
Крышка багажного отсека
8. Кузов
Детали узла
74
1
Крышка багажного отсека
1C0 827 025 P
1 шт
(1)
Крышка багажного отсека | для а/м со спойлером | F >> 9C-7-555 760* | F >> 1C-7-512 080*
1C0 827 024 D
1 | 1 шт
(1)
Крышка багажного отсека | для а/м со спойлером | F 9C-7-555 761>>* | F 1C-7-512 081>>*
1C0 827 024 G
1 | 1 шт
2
Спойлер | имеется также в цвете:
1 шт
—
чёрный
1C0 827 931 041
(2)
Спойлер | имеется также в цвете:
1 шт
—
чёрный satinschwarz
1C0 827 931 A 041
(2)
** Cм. каталог аксессуаров **
1 шт
(2)
** Cм. каталог аксессуаров **
1 шт
3
Упор
1C0 827 681
2 шт
4
Винт с полукр.гол. и внут.TORX
N 906 262 09
M5X13,6
6 шт
6
Петля | F >> 9C-7-562 396* | F >> 1C-7-520 740*
1C0 827 301 F
лев.
1 | 1 шт
(6)
Петля | F 9C-7-562 397>>* | F 1C-7-520 741>>*
1C0 827 301 G
лев.
1 | 1 шт
(6)
Петля | F >> 9C-7-562 396* | F >> 1C-7-520 740*
1C0 827 302 F
прав.
1 | 1 шт
(6)
Петля | F 9C-7-562 397>>* | F 1C-7-520 741>>*
1C0 827 302 G
прав.
1 | 1 шт
7
Упор
1C0 827 589 A
2 шт
8
Упор
1C0 827 489 B
2 шт
8A
Колпачок
1C0 827 563
1 шт
9
Винт с цилиндрической головкой с внутренним шестигранником
N 014 774 4
M6X18
4 шт
10
Винт с цилиндрич. головкой с внутренним шестигранником
N 907 445 01
M8X16
4 шт
11
Шестигранная гайка с шайбой
N 904 880 05
M6
4 шт
(12)
Уплотнитель | F >> 9C-8-553 186* | F >> 1C-8-506 480*
1C0 827 705 T
1 | 1 шт
12
Уплотнитель | F 9C-8-553 187>>* | F 1C-8-506 481>>*
1C0 827 705 Q
1 | 1 шт
14
Пластина замка | имеется также в цвете:
1 шт
—
чёрный satinschwarz
1Y0 827 511 01C
(14)
Пластина замка | имеется также в цвете:
1 шт
—
чёрный satinschwarz
1Y0 827 511 B 01C
15
Замок | имеется также в цвете:
задн.
1 шт
—
чёрный satinschwarz
1C0 827 505 C 01C
(15)
Замок | имеется также в цвете:
задн.
1 шт
—
чёрный satinschwarz
1C0 827 505 D 01C
(15)
Замок | имеется также в цвете:
задн.
1 шт
—
чёрный satinschwarz
1C0 827 505 E 01C
15A
Резиновый амортизатор
1C0 827 589 B
1 шт
17
Винт с потайной головкой с внутр. многогранником
N 907 448 05
M8X20
2 шт
18
Винт с цилиндрической головкой с внутренним многогранником
N 909 316 02
M8X20-W
2 шт
19
Газовый упор
1C0 827 550 E
2 шт
(19)
Газовый упор | для а/м со спойлером
1C0 827 550 F
2 шт
20
Сферический палец
1J6 827 439 A
4 шт
21
Cкоба
1C0 867 981 C
2 шт
22
Упор
1C0 827 249 C
2 шт
23
Винт с цилиндр. скруглённой головкой Torx
N 103 346 05
M6X20
2 шт
24
Упор
1C0 827 525 B
2 шт
25
Защитная плёнка
1C0 837 997 C
4 шт
26
Упор | F >> 9C-7-555 760* | F >> 1C-7-512 080*
1C0 827 239 D
2 | 2 шт
(26)
Упор | F 9C-7-555 761>>* | F 1C-7-512 081>>*
1C0 827 239 E
2 | 2 шт
27
Тяга привода
1C0 827 515 B
1 шт
29
Держатель | для крышки багажного отсека | F >> 9C-7-558 340* | F >> 1C-7-514 245*
1C0 827 425 A
1 | 1 шт
(29)
Держатель | для крышки багажного отсека | F 9C-7-558 340>> 9C-8-553 186 | F 1C-7-514 245>> 1C-8-506 480
1C0 827 425 C
1 | 1 шт
(29)
Держатель | для крышки багажного отсека | F 9C-8-553 187>>* | F 1C-8-506 480>>*
1C0 827 425 J
1 | 1 шт
30
Держатель
1C0 827 425 A
1 шт
31
имеется в:
1C0 827 425 C
32
Направляющий палец
1C0 827 627 A
1 шт
33
Колпачок | имеется также в цвете:
1 шт
—
чёрный satinschwarz
1C0 880 217 A B41
34
Cаморез с цил. скругл. головк.
N 901 720 01
5X22
2 шт
35
Пружина, дополнительная
1C0 827 671
1 шт
36
Фиксатор
3B0 827 637
1 шт
37
Соединительный элемент | Пульт дистанционного управл.
3B0 862 247 A
1 шт
38
Cаморез с цил. скругл. головк.
N 013 968 23
ST4,8X13-C
3 шт
(38)
Винт с цил. скругл. головкой
N 014 128 14
M5X8
1 шт
39
Распорная вставка
165 827 592
7MM
3 шт
40
Исполнительный электродвиг. | Пульт дистанционного управл. | при необх. использов. с: | F >> 1C-6-406 662*
3B0 959 781 C
N 904 552 06 | N 012 097 1
2 | 2 | 1 шт
(40)
Исполнительный электродвиг. | Пульт дистанционного управл. | при необх. использов. с: | F 1C-6-406 663*
1C0 959 781
N 904 552 06 | N 012 097 1
2 | 2 | 1 шт
40A
Ось
1C0 880 707
1 шт
43
см. панель иллюстраций: | применять позицию:
959-003 | 11
44
Винт с полукр.гол. и внут.TORX
N 104 065 01
M6X12.0
3 шт
45
Направляющая трубка | F >> 9C-7-555 760* | F >> 1C-7-512 080*
1C0 827 945 C
1 | 1 шт
(45)
Направляющая трубка | F 9C-7-555 761>>* | F 1C-7-512 081>>*
1C0 827 945 D
1 | 1 шт
46
Зажим
1C0 827 658
2 шт
47
Электродвигатель спойлера | F >> 9C-6-550 000 | F >> 1C-6-499 000
1C0 959 733 E
72 KM/H--
1 | 1 шт
(47)
Электродвигатель спойлера | F >> 9C-6-502 954*
1C0 959 733 F
150KM/H--
1 шт
(47)
Электродвигатель спойлера | F 9C-6-502 955>>*
1C0 959 733 J
150KM/H--
1 шт
48
Держатель шланга
N 909 042 01
7
7 шт
