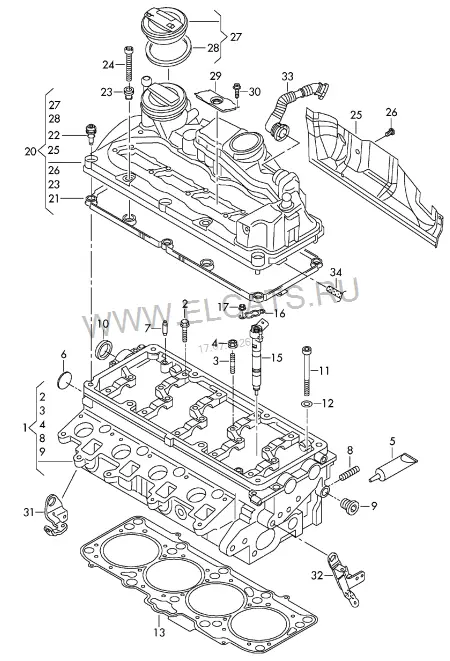

Головка блока цилиндров | Клапанная крышка — Volkswagen Beetle 2012: схема и номера деталей | Глав Авто
Запчасти
/
Головка блока цилиндров | Клапанная крышка
Volkswagen · Beetle · 2012
Головка блока цилиндров | Клапанная крышка
1. Двигатель, Сцепление
Детали узла
34
1
Головка блока цилиндров
03L 103 351 J
1 шт
(1)
ГБЦ с клапанами и распредвалом, без форсунок
03L 103 265 X
1 шт
2
Винт с шестигр.гол.(с шайбой)
N 102 056 04
M6X32
16 шт
3
Шпилька
N 911 642 01
M6X55
8 шт
4
Шестигранная гайка с буртиком
N 904 465 02
M6
8 шт
5
Силиконовый клей-герметик
D 176 501 A1
50ML
X шт
6
Крышка
03L 103 113 A
M6X32
1 шт
7
Центровочный штифт
06D 103 251
2 шт
8
Шпилька
N 901 889 02
M8X35
8 шт
9
Pезьбовая пробка (с шайбой)
N 902 818 02
M10X1X10
1 шт
10
Манжетное уплотнение (направл. вращ. вала: правое)
038 103 085 C
47X10X32
1 шт
11
Винт с цилиндрической головкой
WHT 002 131
M12X137
10 шт
12
Подкладная шайба
N 901 157 01
12,5X23X4,5
10 шт
13
Прокладка ГБЦ
03L 103 383 AQ
1,55MM | 1 отверстие
1 шт
(13)
Прокладка ГБЦ
03L 103 383 AR
1,63MM | 2 отверстия
1 шт
(13)
Прокладка ГБЦ
03L 103 383 AS
1,71MM | 3 отверстия
1 шт
15
Форсунка
03L 130 277 A
4 шт
16
Прижимная планка
059 130 216 C
4 шт
17
Шестигранная гайка с буртиком
N 904 465 02
M6
8 шт
20
Клапанная крышка | использовать с:
03L 103 469
03L 130 235 S
1 | 1 шт
21
Уплотнитель
03L 103 483
1 шт
22
Винт с плоск.гол. с внут. Torx с направляющей втулкой
06B 103 831 J
7 шт
23
Разделительный элемент
057 103 831 B
2 шт
24
Винт с цилиндрической головкой с внутренним многогранником
N 911 316 01
M8X70
2 шт
25
Теплозащитный экран
03L 129 969 D
1 шт
26
Винт с плоской головкой и внутренним Torx
N 105 557 02
4X8
3 шт
27
Крышка
06C 103 485 P
1 шт
28
Уплотнитель
036 115 111 B
1 шт
29
Крышка
03L 103 113
4 шт
30
Винт с цилиндрической головкой с внутр.шестигр. (комбинир.)
N 904 275 02
M5X12
16 шт
31
Проушина
03L 103 390 N
M5X12
1 шт
32
Кронштейн
03L 103 369 S
M5X12
1 шт
33
Вентиляционная трубка
03L 103 493 AL
1 шт
34
Вакуумный шланг | см. панель иллюстр., поз.:
131-040,40
1 шт
