Детали подключения и крепления для генератора | Поликлиновой ремень — Volkswagen Beetle 2013: схема и номера деталей | Глав Авто
Запчасти
/
Детали подключения и крепления для генератора | Поликлиновой ремень
Volkswagen · Beetle · 2013

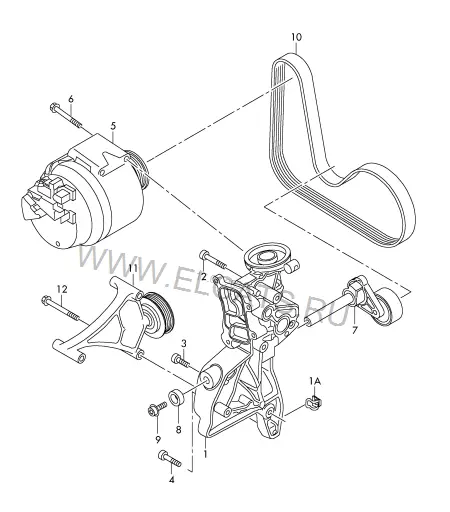

Детали подключения и крепления для генератора | Поликлиновой ремень
9. Электрика
Детали узла
16
1
Кронштейн генератора и ком- прессора кондиционера
06J 903 143 AH
1 шт
1A
не для этой модели
X шт
-
Пробка резьбовая
N 029 702 2
M10X1
1 шт
-
Манжетное уплотнение
N 013 811 5
10X13,5
1 шт
2
Винт с цилиндрической головкой с внутренним многогранником
N 910 455 02
M8X65
3 шт
3
Винт с цилиндрической головкой с внутренним многогранником
N 910 268 02
M8X20
1 шт
4
Винт с цилиндрической головкой с внутренним многогранником
N 911 021 01
M8X45
1 шт
5
Генератор | см. панель иллюстр., поз.:
903-000,1
X шт
6
Винт с 6-гр.головк.с буртиком
N 106 100 01
M8X90
5 шт
7
Натяжитель
06J 903 133 A
1 шт
8
Направляющее кольцо
06J 903 326
1 шт
(8)
Центрирующая втулка | применять для позиции: | для а/м без кондиционера
03L 260 817
11,15X6,5 | 11
2 шт
9
Винт с цилиндрической головкой с внутр.шестигр. (комбинир.)
N 911 490 01
M6X10
1 шт
10
Поликлиновой ремень
06J 260 849 D
21,36X1117MM
1 шт
11
Кронштейн с направл. роликом | для а/м без кондиционера
06J 145 172
1 шт
12
Винт с шестигр.гол.(с шайбой) | для а/м без кондиционера
N 907 075 02
M8X100X41
3 шт
