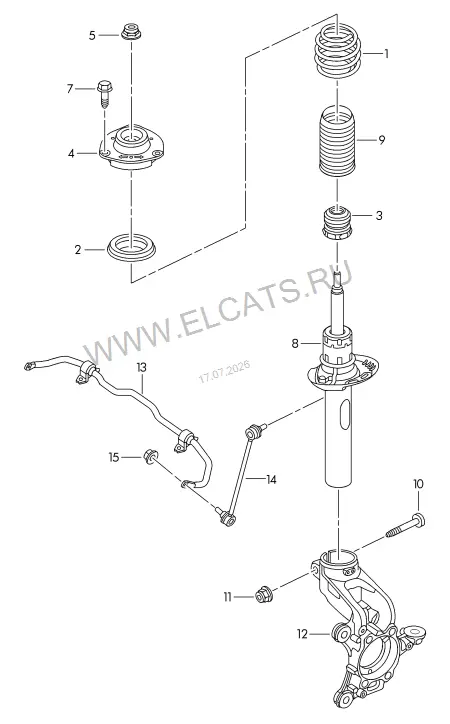

Подвеска | Амортизатор | Стабилизатор — Volkswagen Beetle 2014: схема и номера деталей | Глав Авто
Запчасти
/
Подвеска | Амортизатор | Стабилизатор
Volkswagen · Beetle · 2014
Подвеска | Амортизатор | Стабилизатор
4. Передняя ось, Дифференциал, Рулевое управление
Детали узла
59
1
Пружина | 1 цветная метка | 1 цветная метка | 1 цветная метка | 1 цветная метка | также обозначено след. образ.: | 3 цветные метки
1K0 411 105 AJ
синий | оранжевый | зелен. | серый | бел.
2 шт
(1)
Пружина | 1 цветная метка | 1 цветная метка | 1 цветная метка | 2 цветные метки | также обозначено след. образ.: | 4 цветных метки
1K0 411 105 AK
синий | оранжевый | зелен. | серый | бел.
2 шт
(1)
Пружина | 1 цветная метка | 1 цветная метка | 1 цветная метка | также обозначено след. образ.: | 2 цветные метки | 2 цветные метки
1K0 411 105 AL
красн. | бел. | бел. | синий | серый
2 шт
(1)
Пружина | 1 цветная метка | 1 цветная метка | 1 цветная метка | 2 цветные метки | также обозначено след. образ.: | 4 цветных метки
1K0 411 105 AP
синий | оранжевый | зелен. | серый | бел.
2 шт
(1)
Пружина | 1 цветная метка | 1 цветная метка | 1 цветная метка | 1 цветная метка | также обозначено след. образ.: | 4 цветных метки
1K0 411 105 AQ
фиолетов. | оранжевый | синий | синий | серый
2 шт
(1)
Пружина | 2 цветные метки | 3 цветные метки
1K0 411 105 AT
серый | синий
2 шт
(1)
Пружина | 1 цветная метка | 1 цветная метка | 1 цветная метка | 2 цветные метки | также обозначено след. образ.: | 4 цветных метки
1K0 411 105 BC
фиолетов. | оранжевый | синий | синий | серый
2 шт
(1)
Пружина | 2 цветные метки | 2 цветные метки | также обозначено след. образ.: | 1 цветная метка | 1 цветная метка
1K0 411 105 BD
фиолетов. | бел. | серый | коричневый
2 шт
(1)
Пружина | 1 цветная метка | 1 цветная метка | 1 цветная метка | 2 цветные метки | также обозначено след. образ.: | 4 цветных метки
1K0 411 105 CA
фиолетов. | бел. | бел. | зелен. | оранжевый
2 шт
(1)
Пружина | 1 цветная метка | 1 цветная метка | 1 цветная метка | также обозначено след. образ.:
5C0 411 105 A
желт. | желт. | фиолетов.
2 шт
(1)
Пружина | 1 цветная метка | 1 цветная метка | также обозначено след. образ.: | 2 цветные метки
5C0 411 105 B
желт. | желт. | фиолетов.
2 шт
(1)
Пружина | 3 цветные метки | 1 цветная метка | 1 цветная метка | также обозначено след. образ.: | 4 цветных метки
1K0 411 105 DA
красн. | серый | фиолетов. | коричневый
2 шт
(1)
Пружина | 1 цветная метка | 1 цветная метка | 1 цветная метка | 1 цветная метка | 1 цветная метка | также обозначено след. образ.:
1K0 411 105 DB
красн. | бел. | фиолетов. | фиолетов. | розовый
2 шт
(1)
Пружина | 1 цветная метка | 1 цветная метка | 1 цветная метка | также обозначено след. образ.: | 2 цветные метки
1K0 411 105 DC
красн. | фиолетов. | фиолетов. | розовый
2 шт
(1)
Пружина | 1 цветная метка | 2 цветные метки | 2 цветные метки | также обозначено след. образ.: | 3 цветные метки
1K0 411 105 DD
красн. | фиолетов. | фиолетов. | розовый
2 шт
(1)
Пружина | 1 цветная метка | 1 цветная метка | 1 цветная метка | 1 цветная метка | 1 цветная метка | также обозначено след. образ.:
1K0 411 105 EQ
красн. | бел. | зелен. | зелен. | синий
2 шт
2
Упорный шарикоподшипник
6N0 412 249 C
2 шт
3
Упор амортизатора
1K0 412 303 B
70MM
1 шт
(3)
Упор амортизатора
1K0 412 303 F
55MM
1 шт
(3)
Упор амортизатора
1K0 412 303 F
55MM
1 шт
(3)
Упор амортизатора
1K0 412 303 E
55MM
1 шт
(3)
Упор амортизатора
1K0 412 303 F
55MM
1 шт
(3)
Упор амортизатора
1K0 412 303 F
55MM
1 шт
(3)
Упор амортизатора
5C0 412 303 C
1 шт
4
Опора амортизаторной стойки
1K0 412 331 B
2 шт
5
Шестигранная гайка с буртиком
N 910 216 01
M14X1,5
2 шт
7
Винт с шестигр.гол.(с шайбой)
N 912 464 01
M8X32
6 шт
8
Газонаполненный амортизатор
5C0 413 031 T
2 шт
8
Газонаполн.амортизатор Economy | Детали Economy | (использ. только попарно)
JZW 413 031 A
2 шт
(8)
Газонаполненный амортизатор
5C0 413 031 ED
2 шт
(8)
Газонаполненный амортизатор
5C0 413 031 EC
2 шт
(8)
Газонаполненный амортизатор
5C0 413 031 DC
2 шт
(8)
Газонаполненный амортизатор | D - 01.04.2011>> - 02.07.2012
5C0 413 031 BN
2 шт
(8)
Газонаполн.амортизатор Economy | Детали Economy | (использ. только попарно) | D - 01.11.2011>> - 02.07.2012
JZW 413 031 A
2 шт
(8)
Газонаполненный амортизатор | D - 01.11.2011>>
5C0 413 031 BN
2 шт
(8)
Газонаполн.амортизатор Economy | Детали Economy | (использ. только попарно) | D - 01.11.2011>>
JZW 413 031 A
2 шт
(8)
Газонаполненный амортизатор
5C0 413 031 AF
2 шт
(8)
Газонаполн.амортизатор Economy | Детали Economy | (использ. только попарно)
JZW 413 031 A
2 шт
(8)
Газонаполненный амортизатор | D - 01.07.2011>>
5C0 413 031 BR
2 шт
(8)
Газонаполненный амортизатор
5C0 413 031 DE
2 шт
(8)
Газонаполн.амортизатор Economy | Детали Economy | (использ. только попарно) | D - 01.11.2011>>
JZW 413 031
2 шт
(8)
Газонаполненный амортизатор | D - 01.04.2011>>
5C0 413 031 BQ
2 шт
(8)
Газонаполненный амортизатор
5C0 413 031 EC
2 шт
(8)
Газонаполненный амортизатор | D - 01.11.2011>>
5C0 413 031 CS
2 шт
(8)
Газонаполн.амортизатор Economy | Детали Economy | (использ. только попарно) | D - 01.11.2011>>
JZW 413 031 A
2 шт
(8)
Газонаполненный амортизатор
5C0 413 031 CS
2 шт
(8)
Газонаполн.амортизатор Economy | Детали Economy | (использ. только попарно)
JZW 413 031 A
2 шт
(8)
Газонаполненный амортизатор
5C0 413 031 CS
2 шт
(8)
Газонаполн.амортизатор Economy | Детали Economy | (использ. только попарно)
JZW 413 031 A
2 шт
(8)
Газонаполненный амортизатор
5C0 413 031 DG
2 шт
(8)
Газонаполн.амортизатор Economy | Детали Economy | (использ. только попарно)
JZW 413 031 A
2 шт
9
Гофрированный чехол
6N0 413 175 A
2 шт
10
Винт с полукр.гол. и внут.TORX
N 909 548 02
M12X1,5X80
1 шт
11
Шестигранная гайка с буртиком, самоконтрящаяся
N 101 064 02
M12X1,5
4 шт
12
Поворотный кулак | см. панель иллюстр., поз.:
407-000,8
1 шт
13
Стабилизатор в сборе
561 411 303
1 шт
(13)
Стабилизатор в сборе
561 411 303 G
1 шт
14
Стойка стабилизатора
1K0 411 315 P
1 шт
15
Шестигранная гайка с буртиком
N 015 081 6
M12X1,5
2 шт
