Гидросистема привода складной крыши — Volkswagen Beetle Cabrio 2003: схема и номера деталей | Глав Авто
Запчасти
/

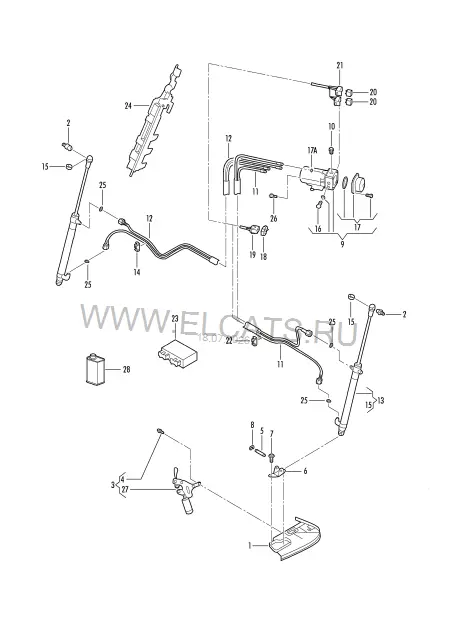

Гидросистема привода складной крыши
Volkswagen · Beetle Cabrio · 2003
Гидросистема привода складной крыши
8. Кузов
Детали узла
33
(1)
Втулка
1Y0 871 418
2 шт
2
Шаровой палец
WHT 000 797
13MM
2 шт
3
Фиксатор | Привод с микровыключателем
1Y0 871 661 C
лев.
1 шт
(3)
Фиксатор | Привод с микровыключателем
1Y0 871 661 A
лев.
1 шт
(3)
Фиксатор | Привод с микровыключателем
1Y0 871 662 C
прав.
1 шт
(3)
Фиксатор | Привод с микровыключателем
1Y0 871 662 A
прав.
1 шт
4
Винт с цилиндр. головкой с буртиком и внутр.многогранник
N 909 720 03
M10X25
6 шт
5
Палец
1Y0 871 763
2 шт
6
Крепление пружины
1Y0 871 785 B
лев.
1 шт
(6)
Крепление пружины
1Y0 871 786 B
прав.
1 шт
7
Винт с полукруглой головкой
N 105 789 01
M8X20
4 шт
8
Стопорная шайба
N 012 436 2
6
4 шт
9
Гидравлический насос
1Y0 871 791 A
1 шт
10
Винт с шестигр.гол.(с шайбой)
N 906 522 01
M6X25
1 шт
11
Напорный шланг
1Y0 871 793 A
лев. | 1240MM
1 шт
12
Напорный шланг
1Y0 871 794 A
прав. | 2290MM
1 шт
13
Гидроцилиндр
1Y0 871 795 B
слева и справа
2 шт
14
Кабельная стяжка | для сверления/толщ. материала:
N 906 661 01
4,5X200 | 6,5 / 0,6-1,5
3 шт
15
Стопорная скоба | Гидроцилиндр
8N7 871 799
2 шт
16
Резьбовая пробка с уплотни- тельным кольцом
8G0 871 807
1 шт
17
Ремкомплект | Масляный бак
8G0 898 101
1 шт
17A
Комплект уплотнений
8N7 898 104
1 шт
18
Держатель
4A0 937 545 C
1 отсек
1 шт
19
Корпус плоского разъёма с фиксатором контактов
1J0 937 723
3-штекерн. | черн.
1 шт
20
Pеле с замыкающим контактом
8N7 951 253
2 шт
22
Кабельная стяжка
1J0 957 818 C
3 шт
(22)
Кабельная стяжка
1K0 971 818
3 шт
23
Блок управления | для а/м с гидравлическим приводом складной крыши | F >> 1Y-5-322 020*
1Y0 959 255
1 шт
(23)
Блок управления | для а/м с гидравлическим приводом складной крыши | F 1Y-5-322 021>>*
1Y0 959 255 C
1 шт
(23)
Блок управления | для а/м с механическим приво- дом складной крыши
1Y0 959 255 B
1 шт
24
Микровыключатель | Гидроцилиндр
1Y0 959 985 A
1 шт
25
Стопорная шайба
1Y0 871 436
6
4 шт
-
Гидравлическое масло | Оборудование | NACH N 052 146 01
G 004 000 M2
1,0 л.
1 шт
