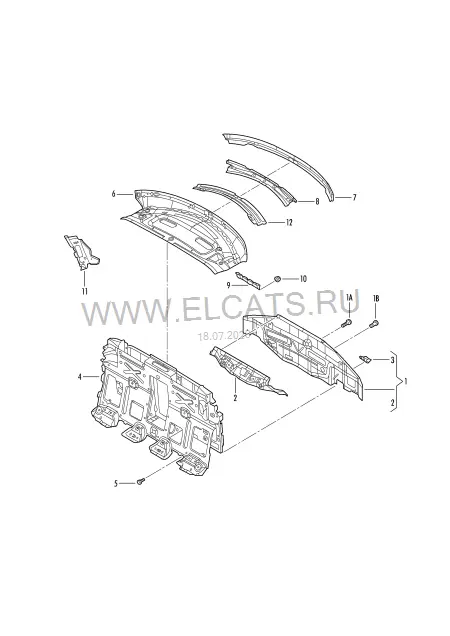

Задняя панель | Перегородка — Volkswagen Beetle Cabrio 2007: схема и номера деталей | Глав Авто
Запчасти
/
Задняя панель | Перегородка
Volkswagen · Beetle Cabrio · 2007
Задняя панель | Перегородка
8. Кузов
Детали узла
24
(1)
Задняя панель
1Y0 813 301 D
1 шт
1A
Приварной болт
N 906 526 02
5X16
2 шт
1B
Приварной болт
N 901 764 04
M6X15
2 шт
2
Несущая панель
1Y0 813 311
1 шт
3
Кронштейн бампера | F >> 1Y-7-413 420*
1C0 813 743
лев.
1 шт
(3)
Кронштейн бампера | F 1Y-7-413 421>>*
1C0 813 743 B
лев.
1 шт
(3)
Кронштейн бампера | F >> 1Y-7-413 420*
1C0 813 744
прав.
1 шт
(3)
Кронштейн бампера | F 1Y-7-413 421>>*
1C0 813 744 B
прав.
1 шт
4
Перегородка | F >> 1Y-7-413 420*
1Y0 813 103
1 шт
(4)
Перегородка | F 1Y-7-413 421>>*
1Y0 813 103 A
1 шт
5
Винт с цилиндр. головкой с буртиком и внутр.шестигранник
N 903 086 07
M8X14
3 шт
(5)
Винт с цилиндр. головкой с буртиком и внутр.шестигранник | F 1Y-7-400 001>>
N 911 361 01
M8X14
3 шт
6
Короб складной крыши | F >> 1Y-7-413 420*
1Y0 813 508
1 шт
(6)
Короб складной крыши | F 1Y-7-413 421>>*
1Y0 813 508 A
1 шт
7
Усилитель короба склад. крыши
1Y0 813 635
1 шт
8
Усилитель
1Y0 809 491
1 шт
9
Усилитель | F >> 1Y-7-408 052*
1Y0 813 389
1 шт
(9)
Усилитель | F 1Y-7-408 053>>*
1Y0 813 389 A
1 шт
10
Шестигранная гайка с буртиком | F >> 1Y-7-408 052*
N 902 158 05
M6
3 шт
11
Промежуточная деталь | F >> 1Y-7-413 420*
1Y0 809 137
лев.
1 шт
(11)
Промежуточная деталь | F 1Y-7-413 421>>*
1Y0 809 137 A
лев.
1 шт
(11)
Промежуточная деталь | F >> 1Y-7-413 420*
1Y0 809 138
прав.
1 шт
(11)
Промежуточная деталь | F 1Y-7-413 421>>*
1Y0 809 138 A
прав.
1 шт
12
Траверса | F 1Y-6-315 714*
1Y0 813 528
1 шт
