Жидкостное охлаждение | 1K0 100 611 CB — Volkswagen Beetle Cabrio 2008: схема и номера деталей | Глав Авто
Запчасти
/

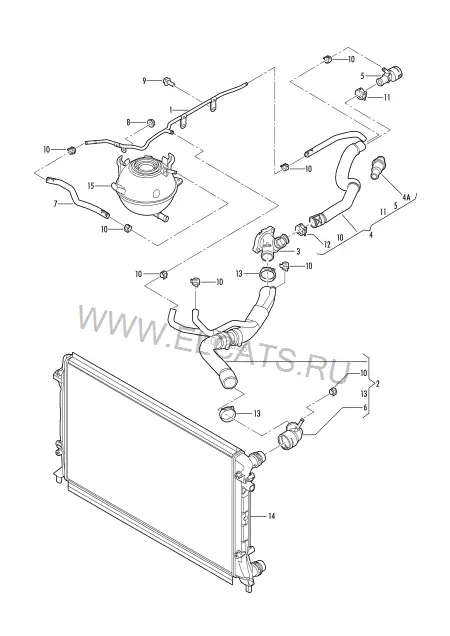

Жидкостное охлаждение | 1K0 100 611 CB
Volkswagen · Beetle Cabrio · 2008
Жидкостное охлаждение | 1K0 100 611 CB
1. Двигатель, Сцепление
Детали узла
18
1
Трубопровод системы охлаждения
07K 121 065 P
Напор. магист.
1 шт
2
Шланг системы охлаждения | F >> 1Y-8-403 000*
1C0 122 101 BD
Напор. магист.
1 шт
(2)
Шланг системы охлаждения | F 1Y-8-403 001>>*
1C0 122 101 BE
Напор. магист.
1 шт
3
Патрубок | см. панель иллюстраций:
121-065
(4)
Шланг ОЖ с быстроразъёмной муфтой
1C0 122 157 AL
1 шт
(4)
Шланг ОЖ с быстроразъёмной муфтой
1C0 122 157 AN
1 шт
-
Термостат
1K0 121 113 A
1 шт
5
Муфта, быстродействующая
1J0 122 291 B
1 шт
6
Муфта, быстродействующая
6Q0 122 291 E
1 шт
7
Шланг системы охлаждения
1C0 121 447 BF
1 шт
8
Шестигранная гайка с буртиком
N 015 082 9
M6
1 шт
9
Винт с шестигранной головкой
N 904 407 06
M6X15
2 шт
10
Пружинный хомут | F 1Y-7-413 420>>*
N 906 867 01
14X12
X шт
11
Пружинный хомут
N 906 870 01
27X12
X шт
12
Пружинный хомут
N 906 871 01
32X12
X шт
13
Пружинный хомут
N 906 872 01
40X12
1 шт
14
Радиатор охлаждающей жидкости | см. панель иллюстраций:
121-080
15
Расширительный бачок | см. панель иллюстраций:
121-080
1 шт
