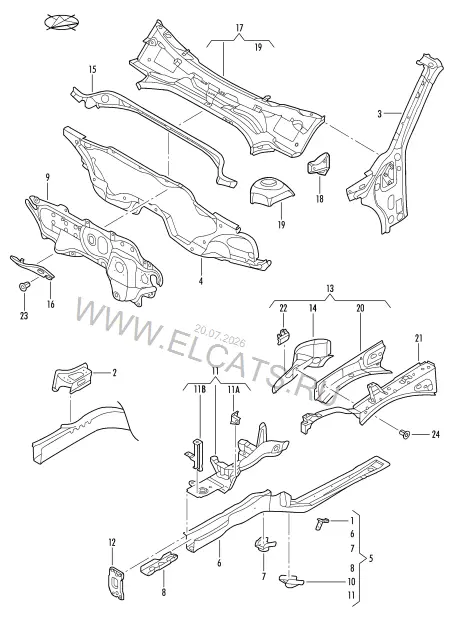

Лонжерон | Колёсная арка — Volkswagen Beetle Cabrio 2014: схема и номера деталей | Глав Авто
Запчасти
/
Лонжерон | Колёсная арка
Volkswagen · Beetle Cabrio · 2014
Лонжерон | Колёсная арка
8. Кузов
Детали узла
51
1
Кронштейн тормозного шланга
1K0 611 845 B
лев.
1 шт
(1)
Кронштейн тормозного шланга
1K0 611 846 B
прав.
1 шт
2
Опорный кронштейн двигателя
5C0 802 068
прав.
1 шт
3
Внутренняя часть стойки A
5C3 802 123
лев.
1 шт
(3)
Внутренняя часть стойки A
5C3 802 124
прав.
1 шт
4
Pама поперечной стенки
5C0 802 165
нижн.
1 шт
5
Лонжерон с усилителями и приварными гайками | без позиции:
5C5 803 091
слева спереди | 11B
1 шт
(5)
Лонжерон с усилителями и приварными гайками
5C5 803 092
справа спереди
1 шт
6
Отрезная деталь - лонжерон
5C0 803 105
слева спереди
1 шт
(6)
Отрезная деталь - лонжерон
5C0 803 106
справа спереди
1 шт
7
Кронштейн | Подрамник
5C0 803 127
слева спереди
1 шт
(7)
Кронштейн | Подрамник
5C0 803 128
справа спереди
1 шт
8
Перегородка
5C0 803 871
лев.
1 шт
(8)
Перегородка
5C0 803 768
прав.
1 шт
9
Перегородка | для автомобилей с кондицион.
1K1 804 011 M
ЛВPЛ
1 шт
(9)
Перегородка | для автомобилей с кондицион.
1K1 804 011 N
ЛВPЛ
1 шт
(9)
Перегородка | для автомобилей с кондицион.
1K2 804 011 J
ПPPЛ
1 шт
10
Кронштейн подрамника
5C0 804 055
лев.
1 шт
(10)
Кронштейн подрамника
5C0 804 056
прав.
1 шт
11
Накладка для лонжерона | D >> - 29.02.2012 | без позиции:
5C5 804 105
слева спереди | 11B
1 шт
(11)
Накладка для лонжерона | D - 01.03.2012>> - 31.03.2015 | без позиции:
5C5 804 105 A
слева спереди | 11A,11B
1 шт
(11)
Накладка для лонжерона | без позиции: | D - 01.04.2015>>
5C5 804 105 B
слева спереди | 11A,11B
1 шт
11A
Держатель
5C5 803 829
лев.
1 шт
11B
Опора
5C5 810 341
лев.
1 шт
(11)
Накладка для лонжерона | D >> - 29.02.2012
5C5 804 106
справа спереди
1 шт
(11)
Накладка для лонжерона | D - 01.03.2012>> - 31.03.2015
5C5 804 106 A
справа спереди | 11A,11B
1 шт
(11)
Накладка для лонжерона | D - 01.04.2015>>
5C5 804 106 B
справа спереди | 11A,11B
1 шт
11A
Держатель
5C5 803 830
прав.
1 шт
11B
Опора
5C5 810 342
прав.
1 шт
12
Щиток
5C0 804 181
слева спереди
1 шт
(12)
Щиток
5C0 804 182
справа спереди
1 шт
13
Колёсная арка
5C5 805 115
слева спереди
1 шт
(13)
Колёсная арка
5C5 805 116
справа спереди
1 шт
14
Колёсная арка
5C0 805 147
слева спереди
1 шт
(14)
Колёсная арка
5C0 805 148
справа спереди
1 шт
15
Усилитель водоотвод. короба
5C5 805 277
лев.
1 шт
16
Крепление
5N1 805 367
ЛВPЛ
1 шт
17
Перегородка | Водоотводящий короб | D >> - 09.12.2013
5C5 805 422
1 шт
(17)
Перегородка | Водоотводящий короб | D - 10.12.2013>>
5C5 805 422 A
1 шт
18
Усилитель
5C0 809 111
лев.
1 шт
(18)
Усилитель
5C0 809 112
прав.
1 шт
19
Кронштейн опоры амортиза- торной стойки
5C5 809 119
лев.
1 шт
(19)
Кронштейн опоры амортиза- торной стойки
5C5 809 120
прав.
1 шт
20
Усилитель брызговика
5C5 809 147
слева снаружи
1 шт
(20)
Усилитель брызговика
5C5 809 148
справа снаружи
1 шт
21
Лонжерон
5C5 810 135
лев. верхн.
1 шт
(21)
Лонжерон
5C5 810 136
прав. верхн.
1 шт
22
Кронштейн
5C0 906 393
лев.
1 шт
(22)
Кронштейн | Опора двигателя
5C0 810 812
прав.
1 шт
23
Винт с полукр.гол. и внут.TORX | применять для позиции:
N 908 331 02
M6X10 | 16
1 шт
24
Заклёпка с внутренней резьбой
N 909 350 03
1 шт
