Жгут проводов для привода климатической установки — Volkswagen Beetle Cabrio 2014: схема и номера деталей | Глав Авто
Запчасти
/
Жгут проводов для привода климатической установки
Volkswagen · Beetle Cabrio · 2014

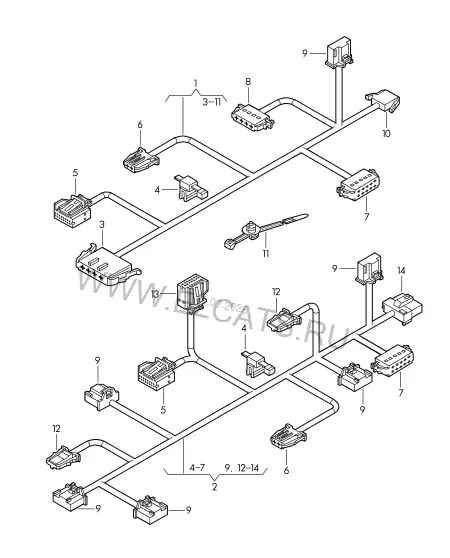

Жгут проводов для привода климатической установки
9. Электрика
Детали узла
19
1
Жгут пров. климат. установки
5C1 971 566 A
1 шт
(1)
Жгут проводов регулятора отопителя
5C1 971 566
1 шт
(1)
Жгут проводов регулятора отопителя
1K2 971 566 AL
ПPPЛ
1 шт
(2)
Жгут проводов климат.установк. с электронным управлением
1K2 971 566 AN
ПPPЛ
1 шт
(1)
Жгут проводов для привода климатической установки
5C8 971 566
ПPPЛ
1 шт
2
Жгут проводов климат.установк. с электронным управлением
561 971 566 B
1 шт
3
Разъём для плоских клемм | Панель управления и индикации | для а/м с ручным управлением кондиционера
1J0 972 755
5-штекерн.
1 шт
4
Кабельная стяжка с держателем для прив.штифта:
6Q0 971 838 C
5X200 | 5
X шт
5
Корпус плоского разъёма с фиксатором контактов | Панель управления и индикации БУ климатической установки с ручным управлением | Панель управления и индикации климатической установки Climatronic
1K0 972 928
16-ти штекерн. | черн.
1 | X | X шт
6
Корпус плоского разъёма с фиксатором контактов | Датчик температуры | Испаритель | для а/м с ручным управлением кондиционера | для а/м с полуавтоматич. регулировкой кондиционера | Ответная часть к:
1J0 972 923
2-штекерн. | 1J0 971 712
1 | X | X шт
7
Корпус плоского разъёма с фиксатором контактов | Соединительная муфта
1J0 972 785
10-штекерн.
1 шт
8
Разъём для плоских клемм | Балластное сопротивление | для а/м с ручным управлением кондиционера | Ответная часть к:
1J0 972 754
4-штекерн. | 1J0 972 764
1 шт
9
Корпус плоского разъёма с фиксатором контактов | Заслонка регулировки темп. | Заслонка приточного воздуха | Регулирующая заслонка | Заслонка оттаивателя | Корпус распределителя воздуха | для а/м с автоматической регу- лировкой температуры в салоне
6Q0 972 706
6-штекерн. | синий | слева и справа
1 | X | X | X | X | X шт
10
Разъём для плоских клемм | Электродвигатель вентилятора | для а/м с ручным управлением кондиционера | Ответная часть к:
1J0 972 752
2-штекерн. | 191 972 762
X шт
11
Кабельная стяжка с держателем
3D0 971 838 N
4,5X200
1 шт
12
Разъём для плоских клемм | Датчик температуры
1J0 971 972
2-штекерн. | слева и справа
1 шт
13
Разъём для плоских клемм | Панель управления и индикации климатической установки Climatronic
1K0 972 928 A
16-ти штекерн. | коричневый
1 | X шт
14
Корпус плоского разъёма с фиксатором контактов | Регулятор скорости вентилятора | Кондиционер с электронной регулировкой | при необх. использов. с:
1J0 937 713 A
3-штекерн. | коричневый | 1J0 937 714 A
1 | 1 | X шт
(14)
Корпус плоского разъёма с фиксатором контактов | Регулятор скорости вентилятора | Кондиционер с электронной регулировкой | при необх. использов. с:
1J0 937 714 A
3-штекерн. | коричневый | 1J0 937 713 A
1 | 1 | X шт
