Масляный поддон — Volkswagen Beetle Cabrio 2015: схема и номера деталей | Глав Авто
Запчасти
/
Масляный поддон
Volkswagen · Beetle Cabrio · 2015

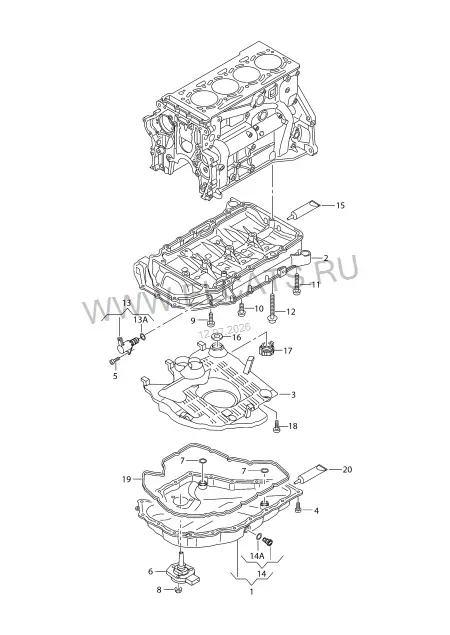

Масляный поддон
1. Двигатель, Сцепление
Детали узла
23
1
Нижняя часть масляного поддона
06J 103 600 AM
1 шт
2
Верхн. часть масляного поддона
06K 103 603 BC
1 шт
3
Насадка
06K 103 138 Q
1 шт
4
Винт с полукр.гол. и внут.TORX
N 910 967 01
M6X16
20 шт
5
Винт Torx с буртиком
N 911 736 01
M6X22
1 шт
6
Датчик уровня масла | см. панель иллюстр., поз.:
919-040,1
7
Манжетное уплотнение
N 028 222 2
20X3,15
2 шт
8
Шестигранная гайка с буртиком
N 015 082 10
M6
3 шт
9
Винт Torx (с шайбой)
N 912 112 01
M8X30
5 шт
10
Винт с цилиндрической головкой с внутренним многогранником
N 107 663 01
M8X20
7 шт
11
Винт с цилиндрич. головкой с внутренним шестигранником
N 107 655 01
M8X85
2 шт
13
Управляющий клапан | с: | D >> - 31.05.2016
06K 115 243 B
Упл. кольцо
1 шт
12
Винт с цилиндр. головкой с буртиком и внутр.многогранник | не для этой модели
M8X85
X шт
(13)
Управляющий клапан | с: | D - 01.06.2016>>
06K 115 243 L
Упл. кольцо
1 шт
13A
Уплотнительное кольцо | только для:
N 910 568 01
12X2 | POS.13
1 шт
14
Пробка резьбовая | при необх. использов. с:
N 911 679 01
M14X1,5X22 | N 013 815 7
1 | 1 шт
14A
Манжетное уплотнение
N 013 815 7
M14X1,5X22
1 шт
15
Силиконовый герметик | Клей-герметик
D 174 003 M2
X шт
16
Уплотнитель | не для этой модели
17
Обратный клапан | имеется в позиции:
3
18
Винт Torx с буртиком
N 911 687 01
M6X18
1 шт
19
Уплотнитель масляного поддона | не для этой модели
1 шт
20
Силиконовый герметик
D 174 003 M2
X шт
