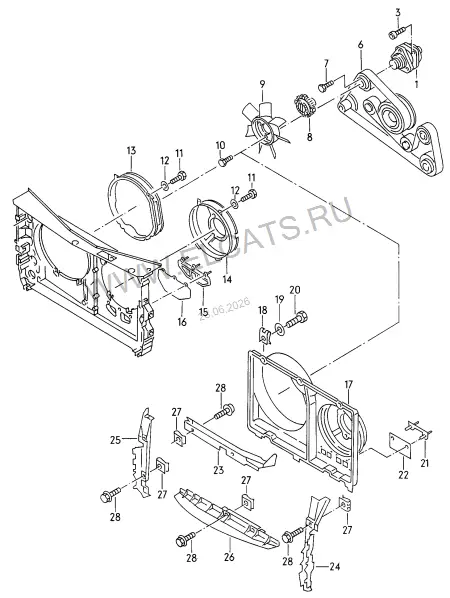

Воздуховод | Крыльчатка вентилятора — Audi 100/Avant quattro 1993: схема и номера деталей | Глав Авто
Запчасти
/
Воздуховод | Крыльчатка вентилятора
Audi · Audi 100/Avant quattro · 1993
Воздуховод | Крыльчатка вентилятора
1. Двигатель, Сцепление
Детали узла
20
1
Вал с фланцем
077 121 211
1 шт
3
Винт с цилиндрической головкой с внутренним шестигранником
N 014 703 5
M6X18
3 шт
6
Шкив поликлинового ремня
077 121 031 A
1 шт
7
Винт с шестигранной головкой
N 905 293 01
M6X10
3 шт
8
Вискомуфта
077 121 302 E
1 шт
9
Крыльчатка вентилятора
077 121 303 A
1 шт
10
Винт с шестигранной головкой
N 040 268 1
M6X14
4 шт
17
Корпус крыльчатки вентилятора
4A0 121 207 J
1 шт
18
Пластинчатая гайка
N 904 101 01
M6X17X16
3 шт
19
Подкладная шайба
N 011 524 23
6,4X12,5X1,6
3 шт
20
Винт с шестигранной головкой
N 010 215 27
M6X15
3 шт
21
Держатель
811 121 227 A
2 шт
22
Щиток корп. крыльч. вентилят.
4A0 121 225 C
2 шт
23
Воздуховод
4A0 121 293 F
верхн.
1 шт
24
Воздуховод
4A0 121 283 F
лев.
1 шт
25
Воздуховод
4A0 121 284 B
прав.
1 шт
26
Воздуховод
4A0 121 333
нижн.
1 шт
27
Пластинчатая гайка
N 904 190 02
M4X15X17,5
9 шт
28
Винт с шестигр.гол.(с шайбой)
N 905 438 01
M4X16
9 шт
-
Cаморез с цил. скругл. головк.
N 903 565 02
4,2X9,5
2 шт
