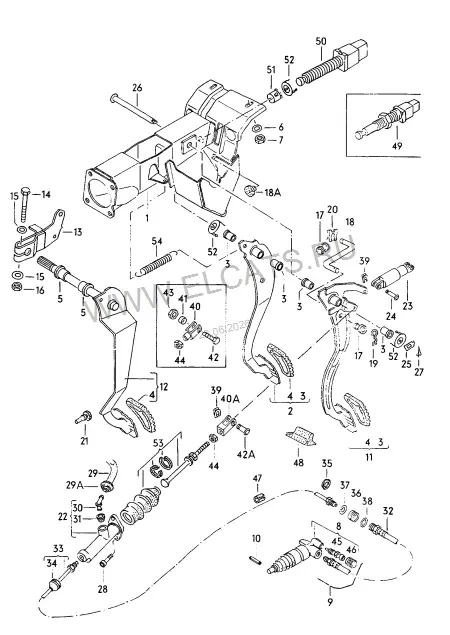

Педальный узел тормоза и сцепления | Опорный кронш. педального узла — Audi 200 1983: схема и номера деталей | Глав Авто
Запчасти
/
Педальный узел тормоза и сцепления | Опорный кронш. педального узла
Audi · Audi 200 · 1983
Педальный узел тормоза и сцепления | Опорный кронш. педального узла
7. Механизмы управления, Педальный узел
Детали узла
61
1
Опорный кронштейн | использовать с:
431 721 115 S
ЛВPЛ | >>43A 0200000 | 431 721 283 B | 431 721 311 A
1 | 1 | 1 шт
2
больше не поставляется
1 шт
3
Вкладыш подшипника
443 721 153 A
ЛВPЛ
4 шт
(3)
Вкладыш подшипника
432 721 153
ПPPЛ
4 шт
4
Накладка на педаль тормоза и на педаль сцепления | имеется также в цвете:
ЛВPЛ
1 шт
—
чёрный satinschwarz
443 721 173 01C
5
Вкладыш подшипника
432 721 179
ПPPЛ
2 шт
6
Подкладная шайба
113 301 193
2 шт
7
Гайка шестигранная самостопор.
N 011 184 9
M8
2 шт
8
Рабочий цилиндр
443 721 261
1 шт
9
Фиксатор
431 721 279
1 шт
10
Пружинный штифт
N 013 300 1
6X36
1 шт
(11)
Педаль сцепления | использовать с:
447 721 315
ЛВPЛ | *>>43-C-060000 | N 023 153 1 | N 900 649 01 | 431 721 991 A
1 | 1 | 1 | 1 шт
12
больше не поставляется
ПPPЛ
1 шт
13
Pычаг
432 721 383 B
14
Винт с шестигранной головкой
N 010 448 1
M10X48
1 шт
15
Подкладная шайба
N 015 402 6
10,5X25X4
2 шт
16
Гайка шестигранная
N 101 552 07
M10
1 шт
17
Втулка
431 721 359
ЛВPЛ
1 шт
18
использовать с:
431 721 372 B
ЛВPЛ | 823 721 231 A
1 шт
18A
Упор
823 721 231 A
1 шт
19
Стопорная пружина
171 711 561
ЛВPЛ
1 шт
20
Стопорная шайба
N 900 470 01
6 | ЛВPЛ
1 шт
21
Упор
861 805 461
ПPPЛ
1 шт
22
Главный цилиндр
4A0 721 401
1 шт
23
Сервопружина
431 721 403
1 шт
(23)
Сервопружина
437 721 403
1 шт
24
Палец
N 023 492 1
11X19,5X16
1 шт
25
Скоба
431 721 429
ЛВPЛ
1 шт
26
Палец
431 721 439
1 шт
27
Шплинт. соединитель
N 033 971 1
12
1 шт
28
Винт с цилиндрической головкой с внутренним шестигранником
N 014 712 3
M8X18
2 шт
29
Шланг
432 721 453
1 шт
29A
Резиновая втулка
021 119 569 A
23,5/6
1 шт
30
Колено
431 721 457
1 шт
31
Уплотнительная заглушка
211 611 817 A
7/18
1 шт
32
Соединительный шланг
431 721 465
1 шт
33
больше не поставляется
1 шт
34
больше не поставляется
(35)
Резиновая втулка
021 119 569 A
23,5/6
1 шт
36
Втулка
431 721 489
1 шт
37
Подкладная шайба
431 721 493
1 шт
38
Подкладная шайба
431 721 494
1 шт
39
Стопорная шайба
N 900 649 01
6
3 шт
40A
Вилка | использовать с:
431 721 991 A
N 023 153 1 | N 900 649 01
1 | 1 | 1 шт
41
больше не поставляется | F >> 43-C-060 000*
2 шт
42
Винт с шестигранной головкой | F >> 43-C-060 000*
N 010 346 7
M6X30
1 шт
42A
Палец | F 43-C-060 001>>
N 023 153 1
11X17,5X14
1 шт
43
Гайка шестигранная самостопор.
N 011 183 12
M6
1 шт
44
Гайка шестигранная
N 011 006 24
M6
1 шт
45
Прокачной штуцер
211 611 477 A
M6X28
2 шт
46
Пылезащитный колпачок
211 611 483
2 шт
47
Защитный рукав
803 201 245 A
ПPPЛ
1 шт
48
Колпачок упора педали сцепления
321 723 537 A
ПPPЛ
1 шт
50
Выключатель стоп-сигналов
443 945 515
1 шт
-
Корпус круглого разъёма с фиксатором контактов
443 971 943
2-штекерн.
1 шт
-
1 комплект отдельных проводов, каждый провод с 2 контактами в упаковке 5 штук 'заказ по 5' | Круглый разъём
000 979 120
1,0 | 4,0
X шт
(51)
Фиксатор | F 43-B-000 001>>
431 721 283 B
13
1 шт
52
Регулировочная шайба | F 43-B-000 001>>
431 721 311 A
3 шт
53
Шток главного цилиндра с установочными деталями
431 798 046
1 шт
54
Пружина
211 881 177
1 шт
