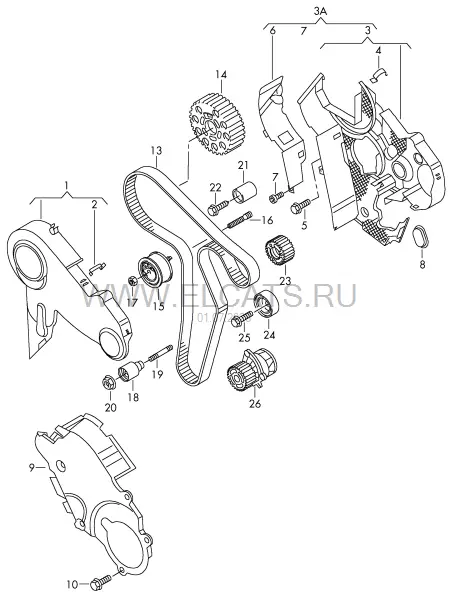

Зубчатый ремень | Защитный кожух ремня — Volkswagen CC 2017: схема и номера деталей | Глав Авто
Запчасти
/
Зубчатый ремень | Защитный кожух ремня
Volkswagen · CC · 2017
Зубчатый ремень | Защитный кожух ремня
1. Двигатель, Сцепление
Детали узла
24
1
Защитный кожух ремня
03L 109 107 D
верхн.
1 шт
2
Пружинная скоба
026 109 150 A
1 шт
3
Накладка | использовать с:
03L 109 145 B
03L 129 969 K | N 105 557 02
1 | 1 | 2 шт
4
Пружинная скоба
026 109 150 A
2 шт
5
Винт с шестигран.гол. с шайбой самостопорящийся
N 100 829 12
M6X16
2 шт
6
Теплозащитный экран
03L 129 969 K
1 шт
7
Винт с плоской головкой и внутренним Torx
N 105 557 02
4X8
2 шт
8
Заглушка
038 971 904
X шт
9
Защитный кожух ремня
03L 109 147 D
средн.
1 шт
10
Винт с полукр.гол. и внут.TORX
N 104 514 05
M6X16
5 шт
13
Зубчатый ремень
03L 109 119 J
Z=160
1 шт
14
Зубчатый шкив | см. панель иллюстр., поз.:
109-035,4
1 шт
15
Натяжной ролик
03L 109 243 F
1 шт
16
Шпилька
N 909 055 02
M10XM8X73
1 шт
17
Шестигранная гайка с буртиком
038 109 454 A
M8
1 шт
18
Направляющий ролик
03L 109 244 G
1 шт
19
Шпилька
N 104 447 02
M8X55
1 шт
20
Шестигранная гайка с буртиком
N 106 092 01
M8
1 шт
21
Направляющий ролик
03L 109 244 D
1 шт
22
Винт с 6-гр.головк.с буртиком
N 106 756 02
M8X35
1 шт
23
Зубчатый шкив | см. панель иллюстр., поз.:
130-041,3
24
Направляющий ролик
03L 109 244 J
1 шт
25
Винт с шестигранной головкой
N 106 999 01
M10X45
1 шт
26
Насос системы охлаждения | см. панель иллюстр., поз.:
121-009,1
