Корпус комбинации инструм-тов, указателя уровня топлива, ука- зателя температуры, контактный шлейф, тахометр, часы | Контрольная лампа двухконтурн. тормоз. системы и стоян. торм. | F 86-B-000 001>> — Audi 50 1975: схема и номера деталей | Глав Авто Запчасти / Корпус комбинации инструм-тов, указателя уровня топлива, ука- зателя температуры, контактный шлейф, тахометр, часы | Контрольная лампа двухконтурн. тормоз. системы и стоян. торм. | F 86-B-000 001>> Audi · Audi 50 · 1975 Корпус комбинации инструм-тов, указателя уровня топлива, ука- зателя температуры, контактный шлейф, тахометр, часы | Контрольная лампа двухконтурн. тормоз. системы и стоян. торм. | F 86-B-000 001>> 9. Электрика

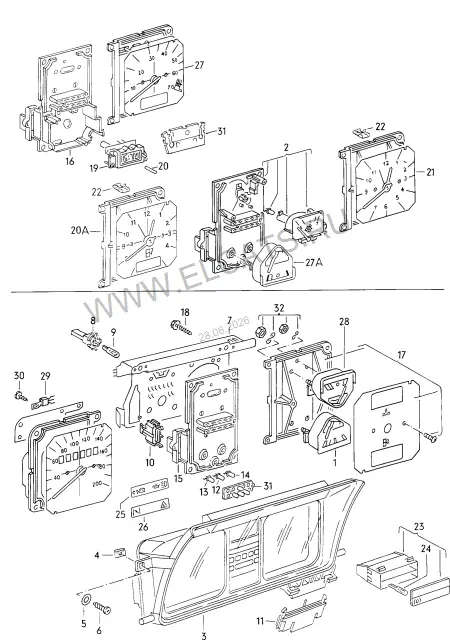

Детали узла 46
1 Указатель уровня топлива 861 919 031 D 1 шт 2 Указат. включ.перед. и расхода с пластиной основания | при необх. использов. с: 161 919 046 B KM | 161 919 059 C | или | 161 919 059 E 1 шт (2) Указат. включ.перед. и расхода с пластиной основания 161 919 046 C MPH 1 шт - Блок управления указателя включ. передачи и расх. топл. 171 919 091 B 1 шт - Промежуточная деталь 171 919 819 1 шт - Вакуумный переключатель 171 919 825 1 шт - Втулка 861 877 399 9 X шт 3 Облицовка комбинации приборов 161 919 053 A 1 шт (3) Корпус часов и счётчика суточного пробега 161 919 053 B 1 шт (3) больше не поставляется 1 шт (3) больше не поставляется 1 шт 4 Пластинчатая гайка N 015 427 2 4,8X19,8X16,5 2 шт 5 Подкладная шайба N 011 664 4 B4,3X12X1 2 шт 6 Cаморез с цил. скругл. головк. N 013 964 9 4,2X16 2 шт 7 Токопроводящая дорожка 161 919 059 B 1 шт (7) Токопроводящая дорожка 161 919 059 C 1 шт (7) Токопроводящая дорожка 161 919 059 D 1 шт (7) Токопроводящая дорожка 161 919 059 E 1 шт (8) Лампа накаливания с чёрным патроном 431 919 040 12V1,2W X шт (9) Лампа накаливания с чёрным патроном 431 919 040 12V1,2W X шт 10 Прижим 161 919 060 6-FACH 11 Прижим 321 919 060 с 14-ю гнздами 1 шт 12 Светодиод 171 919 061 B красн. 3 шт 13 Светодиод 357 919 061 A зелен. 1 шт 14 Светодиод 171 919 061 D желт. 2 шт (14) Лампа накаливания 251 919 062 синий 1 шт 15 Основание 161 919 077 средн. 1 шт (16) Плата цифровых часов 155 919 077 A средн. 1 шт 17 Несущ. пластина с циферблатом 161 919 078 1 шт 18 Саморез с шестигран. головкой 321 919 117 B3,5X16 8 шт 19 Цифровые часы 161 919 203 1 шт 20 Верхн. часть ручки регулировки 161 919 951 2 шт 20A Аналоговые часы 161 919 201 1 шт 21 Аналоговые часы 861 919 203 B 1 шт (22) Пружинный зажим 443 919 205 A 1 шт 23 Контрольная лампа двухконтурн. тормоз. системы и стоян. торм. 171 919 235 1 шт 24 Лампа накаливания N 017 751 2 W5/1,2W12V1,2W 1 шт 25 Панель пиктограмм конт- рольных ламп 861 919 249 C 1 шт 26 Панель пиктограмм конт- рольных ламп 861 919 249 F 1 шт 27 Тахометр 161 919 253 1 шт 27A Указатель температуры 161 919 511 D 1 шт (28) Указатель температуры 191 919 511 A 1 шт 29 Регулятор напряжения 171 919 803 1 шт 30 Cаморез с цил. скругл. головк. N 013 954 1 2,9X13 1 шт 31 Пластина для светодиодов и указателя уровня топлива 191 998 081 1 шт 32 К-т крепежа для указателей температуры и уровня топлива 861 998 089 1 шт
