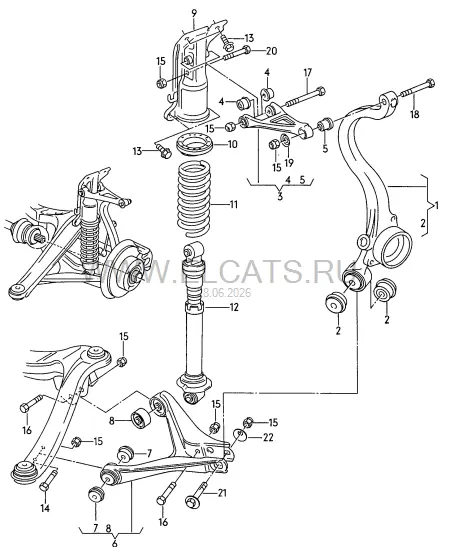

Поворотный кулак | Подвеска | Амортизатор — Audi 80 Avant RS2 quattro 1996: схема и номера деталей | Глав Авто
Запчасти
/
Поворотный кулак | Подвеска | Амортизатор
Audi · Audi 80 Avant RS2 quattro · 1996
Поворотный кулак | Подвеска | Амортизатор
5. Задняя ось
Детали узла
27
1
Поворотный кулак
8A0 505 427 F
лев. | 82MM
1 шт
(1)
Поворотный кулак
8A0 505 428 F
прав. | 82MM
1 шт
2
Сайлент-блок | F >> 8C-R-001 000*
8A0 505 171 C
4 шт
(2)
Сайлент-блок | F 8C-S-000 001>>*
8D0 505 171
4 шт
3
Поперечный рычаг
8D0 505 323 B
лев. верхн.
1 шт
(3)
Поперечный рычаг
8D0 505 324 B
прав. верхн.
1 шт
4
Сайлент-блок
8A0 505 185 A
внутрен.
4 шт
5
Сайлент-блок
8A0 505 172 B
наружн.
2 шт
6
Поперечный рычаг
8A0 505 311 B
лев. нижн.
1 шт
(6)
Поперечный рычаг
8A0 505 312 B
прав. нижн.
1 шт
7
Сайлент-блок
8A0 511 247 B
спереди внутри
4 шт
8
Подшипник | Cмотри руководство по ремонту
4D0 511 523 C
сзади внутри
2 шт
9
Крепление
8D0 512 341
лев.
1 шт
(9)
Крепление
8D0 512 342
прав.
1 шт
10
Амортизационное кольцо
8A0 512 297 E
2 шт
11
Пружина | 2 цветные метки | 3 цветные метки
8A0 511 115 CQ
cеребристый | оранжевый
2 шт
12
Газонаполненный амортизатор | обозначено:
8A0 513 029 AF
H766
2 шт
13
Винт с шестигр.гол.(с шайбой)
N 905 635 01
M10X24
8 шт
14
Винт с шестигранной головкой
N 010 183 5
M12X1,50X75
2 шт
15
Гайка шестигранная самостопор.
N 906 350 01
M12X1,5
18 шт
16
Винт с шестигранной головкой
N 010 186 7
M12X1,50X85
4 шт
17
Винт с шестигранной головкой
N 102 655 01
M12X1,5X212
2 шт
18
Винт с шестигранной головкой
N 102 706 01
M12X1,50X102
2 шт
19
Чашеобразная шайба
8A0 511 341 A
42MM
2 шт
20
Винт с шестигранной головкой
N 102 412 01
M12X1,50X85
2 шт
21
Эксцентриковый болт
8A0 501 387 C
M12X1,5X95
2 шт
22
Эксцентриковая шайба
8A0 501 385 A
2 шт
