Отопитель с регулированием вентиляции и отопления | Электродвигатель вентилятора | Блок заслонок | Теплообменник — Audi 80/90/Avant 1977: схема и номера деталей | Глав Авто Запчасти / Отопитель с регулированием вентиляции и отопления | Электродвигатель вентилятора | Блок заслонок | Теплообменник Audi · Audi 80/90/Avant · 1977 Отопитель с регулированием вентиляции и отопления | Электродвигатель вентилятора | Блок заслонок | Теплообменник 8. Кузов

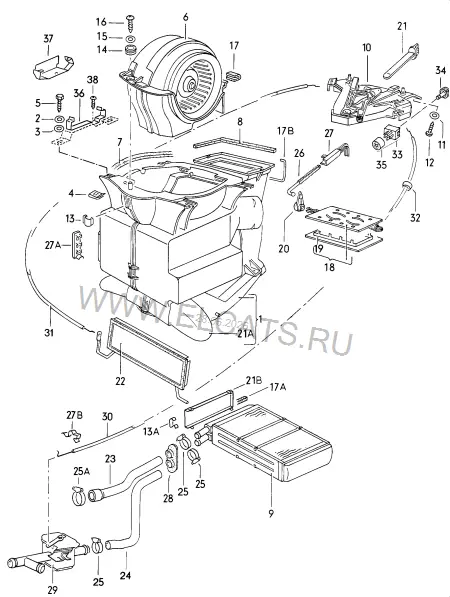

Детали узла 52
1 Блок заслонок 811 819 014 A 1 шт 2 Подкладная шайба N 011 512 2 5,5X10X1 4 шт 3 Уплотнительная шайба 803 955 637 4 шт 4 Пластинчатая гайка N 015 423 1 5,5X26,6X20,4 4 шт 5 Саморез с шестигран. головкой N 013 888 2 5,5X19 4 шт 6 Электродвигатель вентилятора 251 819 015 1 шт 7 Уплотнитель 321 819 017 680X8X10 1 шт 8 Уплотнитель 321 819 018 625X6X6 1 шт 9 Теплообменник 171 819 031 E 1 шт 10 Регулятор отопителя и приточной вентиляции 811 819 045 A 1 шт 11 Подкладная шайба N 011 665 3 5,3X15X1,6 2 шт 12 Cаморез с цил. скругл. головк. N 013 966 26 4,2X13 2 шт 13 Скоба 321 819 053 5 шт 13A Скоба 321 819 059 8 шт 14 Втулка 321 819 063 13/9 1 шт 15 Подкладная шайба N 011 665 3 5,3X15X1,6 1 шт 16 Cаморез с цил. скругл. головк. N 013 964 9 4,2X16 1 шт 17 Подшипник 321 819 064 задн. 2 шт 17A Уплотнитель 7D0 819 069 810X25X6 1 шт 17B Скоба 823 819 079 1 шт 18 Изолирующая заслонка 321 819 097 A 1 шт 19 Уплотнитель 321 819 109 575X10X5MM 1 шт (20) Pычаг изолирующей заслонки | имеется также в цвете: 1 шт — чёрный satinschwarz 321 819 123 B 01C 21 Pучка | F >> 827 2200 000 | F >> 337 2903 000 | имеется также в цвете: 3 | 3 шт — чёрный 321 819 129 041 (21) Pучка | F 828 2000 001>> | F 338 2900 001>> | имеется также в цвете: 3 | 3 шт — чёрный 321 819 129 A 041 21A Воздуховод | имеется также в цвете: лев. 1 шт — чёрный satinschwarz 321 819 151 A 01C (21A) Воздуховод | имеется также в цвете: прав. 1 шт — чёрный satinschwarz 321 819 152 A 01C 21B Крышка теплообменника | имеется также в цвете: 1 шт — чёрный satinschwarz 171 819 173 01C 22 Заслонка 321 819 361 A 1 шт 23 Шланг системы охлаждения | (теплообменник > ГБЦ) 321 819 371 F 1 шт 24 больше не поставляется | Теплообменник | Кран отопителя 1 шт 25 Хомут N 905 618 01 16-28X9X0,5 3 шт 25A Хомут N 102 581 01 23-35X9X0,5 1 шт 26-27 больше не поставляется 1 шт 27A Опорный зажим | имеется также в цвете: 1 шт — чёрный satinschwarz 321 819 645 01C 27B Скоба 823 819 679 X шт 28 Двойная втулка 861 819 699 A 1 шт 29-31 больше не поставляется 1 шт 32 Втулка 171 971 913 12,5 1 шт 33 Выключат. электродвиг. вентил. 171 959 511 1 шт 34 Ручка выключателя 321 959 513 B 21MM 1 шт 35 Разъём для плоских клемм 171 959 999 5-штекерн. 1 шт 36 не выпускается/замена: 321 971 280 37 Кронштейн сопротивления 321 971 280 1 шт 38 Cаморез с цил. скругл. головк. N 013 961 2 3,9X13 2 шт
