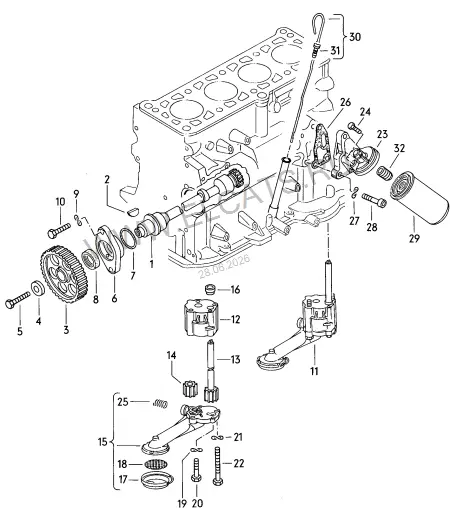

Масляный насос — Audi 80/90/Avant 1979: схема и номера деталей | Глав Авто
Запчасти
/
Масляный насос
Audi · Audi 80/90/Avant · 1979
Масляный насос
1. Двигатель, Сцепление
Детали узла
48
1
Промежуточный вал
049 115 017 B
Z=17
1 шт
(1)
Промежуточный вал
068 115 017 C
1 шт
2
Сегментная шпонка
N 012 708 2
4X5
1 шт
(3)
Шкив поликлинового ремня
068 115 021 D
1 шт
3
Зубчатый шкив
049 109 111 C
1 шт
4
Подкладная шайба
056 109 143
12,5X28X6
1 шт
5
Винт с шестигранной головкой
N 010 137 1
M12X1,50X35
1 шт
(6)
Направляющее кольцо | обознач. белым цветом
027 115 033
1 шт
(7)
Уплотнительное кольцо
N 903 535 01
56X2
1 шт
8
Манжетное уплотнение
068 103 085 E
47X10
1 шт
9
Пружинная шайба
N 012 241 10
B8X15
2 шт
10
Винт с шестигранной головкой | использовать с:
N 010 242 22
M8X25 | N 012 229 3
2 | 2 шт
-
Пружинная шайба
N 012 229 3
8X15X0,5
2 шт
(11)
Масляный насос | использовать с:
026 115 105 B
N 010 388 3 | N 012 241 10 | 049 115 251 C
1 | 1 | 2 | 2 шт
-
Маслозаборный патрубок
049 115 251 C
X шт
(11)
Масляный насос
068 115 105 AP
1 шт
-
Винт с шестигранной головкой
N 010 388 3
M8X90
X шт
-
Пружинная шайба
N 012 241 10
B8X15
X шт
12
больше не поставляется
13
больше не поставляется
14
Шестерня масляного насоса
111 115 123 B
1 шт
15
больше не поставляется
16
Центровочная втулка
056 115 167
1 шт
17
больше не поставляется
18
больше не поставляется
19
Пружинная шайба
N 012 226 5
6
2 шт
20
Винт с шестигранной головкой | использовать с:
N 010 222 8
M6X22 | N 012 226 5
2 | 2 шт
21
Пружинная шайба
N 012 241 10
B8X15
2 шт
(22)
Винт с шестигранной головкой | использовать с:
N 010 375 10
M8X75 | N 012 229 3
1 | 1 шт
23
Кронштейн масляного фильтра | использовать с:
068 115 417 AF
N 013 811 5 | N 016 024 1 | N 013 818 2 | N 016 153 1 | N 014 717 2 | N 012 229 3 | N 090 315 1
1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 шт
(23)
Кронштейн масляного фильтра
049 115 417 C
1 шт
-
Манжетное уплотнение
N 013 818 2
12X16
1 шт
-
Манжетное уплотнение
N 013 811 5
10X13,5
X шт
-
Пробка резьбовая
N 016 153 1
M12X1,5
X шт
-
Пробка резьбовая
N 016 024 1
M10X1
X шт
24
Пробка резьбовая
003 507 133 A
M10X1
X шт
25
Пружина
068 115 421
1 шт
26
Уплотнитель
026 115 441 A
1 шт
27
Пружинная шайба
N 012 241 10
B8X15
3 шт
28
Винт с цилиндрической головкой с внутренним шестигранником
N 014 726 3
M8X30
3 шт
(28)
Винт с цилиндрической головкой с внутренним шестигранником | использовать с:
N 014 717 2
M8X40 | N 012 229 3
3 | 3 шт
-
Пружинная шайба
N 012 229 3
8X15X0,5
3 шт
(28)
Винт с цилиндрической головкой с внутр.шестигр. (комбинир.)
N 090 315 1
M8X25
X шт
29
Масляный фильтр
056 115 561 G
1 шт
(29)
Масляный фильтр
068 115 561 B
1 шт
30
Маслоизмерительный щуп
049 115 611
1 шт
31
Манжетное уплотнение
059 115 625
1 шт
32
Резьбовой штуцер
059 115 721
1 шт
