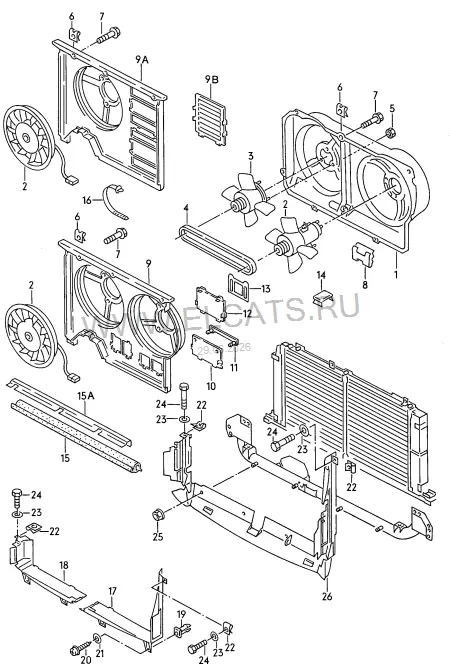

Корпус крыльчатки вентилятора | Воздуховод — Audi 80/90/Avant 1996: схема и номера деталей | Глав Авто
Запчасти
/
Корпус крыльчатки вентилятора | Воздуховод
Audi · Audi 80/90/Avant · 1996
Корпус крыльчатки вентилятора | Воздуховод
1. Двигатель, Сцепление
Детали узла
55
(1)
Корпус крыльчатки вентилятора
811 121 207 B
1 шт
-
Щиток корп. крыльч. вентилят.
811 121 225
нижн.
1 шт
-
Щиток корп. крыльч. вентилят.
811 121 225 A
верхн.
1 шт
-
Держатель
811 121 227 A
4 шт
1
Рамка для двух вентиляторов
893 121 207
1 шт
(1)
Рамка для двух вентиляторов | для а/м с усиленной системой жидкостного охлаждения | и/или | Прицеп
893 121 207
1 шт
2
см. панель иллюстраций:
959-050
3
Вентилятор с подшипником
811 119 113 B
1 шт
(3)
Вентилятор с подшипником | для а/м с усиленной системой жидкостного охлаждения | и/или | Прицеп
811 119 113 B
1 шт
4
Клиновой ремень
811 119 137
2X40X836MM
1 шт
(4)
Клиновой ремень | для а/м с усиленной системой жидкостного охлаждения | и/или | Прицеп
811 119 137
2X40X836MM
1 шт
5
Шестигранная гайка с буртиком
N 901 752 03
M6
3 шт
6
Пластинчатая гайка
N 904 101 02
M6X17X16
3 шт
7
Винт с шестигранной головкой
N 010 215 27
M6X15
3 шт
-
Подкладная шайба
N 011 524 23
6,4X12,5X1,6
3 шт
8
Скоба
811 121 239
2 шт
(9)
Рамка для двух вентиляторов
8A0 121 207 A
1 шт
9
Рамка для двух вентиляторов | для а/м с усиленной системой жидкостного охлаждения | и/или | и/или | и/или | Прицеп | КЛИМАТИЧЕСКАЯ УСТАНОВКА | для АКП
8A0 121 207 A
1 шт
(9)
Рамка для двух вентиляторов
893 121 207 G
1 шт
(9)
Рамка для двух вентиляторов | для автомобилей с кондицион. | и/или | для АКП
893 121 207 G
1 шт
9A
Корпус крыльчатки вентилятора
8A0 121 207
1 шт
9B
Жалюзи радиатора
8A0 121 223
2 шт
(10)
Жалюзи радиатора
8A0 121 223 A
2 шт
10
Жалюзи радиатора | для а/м с усиленной системой жидкостного охлаждения | и/или | и/или | Прицеп | КЛИМАТИЧЕСКАЯ УСТАНОВКА
8A0 121 223 A
2 шт
(10)
Щиток корп. крыльч. вентилят. | для автомобилей с кондицион. | и/или | для АКП
4A0 121 225 C
2 шт
(10)
Щиток корп. крыльч. вентилят.
4A0 121 225 C
2 шт
(11)
Держатель | для автомобилей с кондицион. | и/или | для АКП
811 121 227 A
2 шт
11
Держатель
811 121 227 A
2 шт
(12)
Щиток корп. крыльч. вентилят. | для автомобилей с кондицион. | и/или | для АКП
893 121 225
1 шт
12
Щиток корп. крыльч. вентилят.
893 121 225
1 шт
(13)
Держатель | для автомобилей с кондицион. | и/или | для АКП
191 121 227
1 шт
13
Держатель
191 121 227
1 шт
14
Фиксатор
893 121 304
X шт
15
Уплотнитель | укоротить до:
893 823 723
670MM
1 шт
15A
Кронштейн
8A0 121 233
1 шт
16
Кабельная стяжка
N 906 661 01
4,6X200
X шт
17
Воздуховод
8G0 121 285
лев.
1 шт
(17)
Воздуховод
8G0 121 285 A
лев.
1 шт
(17)
Воздуховод | для а/м с усиленной системой жидкостного охлаждения | и/или | и/или | Прицеп | КЛИМАТИЧЕСКАЯ УСТАНОВКА
8G0 121 285 A
лев.
1 шт
18
Воздуховод
8G0 121 286
прав.
1 шт
(18)
Воздуховод
8G0 121 286 A
прав.
1 шт
(18)
Воздуховод | для а/м с усиленной системой жидкостного охлаждения | и/или | и/или | Прицеп | КЛИМАТИЧЕСКАЯ УСТАНОВКА
8G0 121 286 A
прав.
1 шт
19
Закладная гайка
811 807 577 C
4 шт
20
Cаморез с цил. скругл. головк.
N 901 461 01
4,8X19
4 шт
21
Подкладная шайба
N 011 665 3
5,3X15X1,6
4 шт
22
Пластинчатая гайка
N 904 190 02
M4X15X17,5
2 шт
23
Подкладная шайба
N 011 664 4
4,3X12X1
2 шт
24
Винт с шестигранной головкой
N 010 204 4
M4X10
2 шт
(25)
Шестигранная гайка с буртиком | для автомобилей с кондицион. | и/или | для АКП
171 201 969
5
4 шт
25
Шестигранная гайка с буртиком
171 201 969
5
4 шт
(25)
Гайка шестигранная
8A0 121 318
5
X шт
(26)
Воздуховод | для автомобилей с кондицион. | и/или | для АКП
8G0 121 281
1 шт
26
Воздуховод
8G0 121 281
1 шт
(26)
Воздуховод | для автомобилей с | АКПП
8G0 121 281 A
1 шт
(26)
Воздуховод
8G0 121 281 A
1 шт
