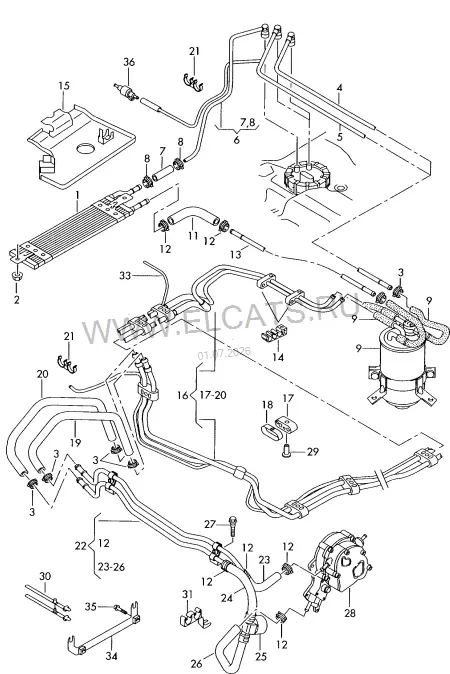

Топливопровод | Топливный радиатор | F 8Z-2-012 001>> 8Z-2-070 000 — Audi A2 2001: схема и номера деталей | Глав Авто
Запчасти
/
Топливопровод | Топливный радиатор | F 8Z-2-012 001>> 8Z-2-070 000
Audi · Audi A2 · 2001
Топливопровод | Топливный радиатор | F 8Z-2-012 001>> 8Z-2-070 000
2. Топливная система, Система выпуска ОГ, Отопитель
Детали узла
46
(1)
Топливный радиатор | использовать с:
8Z0 203 491 A
*>>8Z-2-030000 | 8Z0 201 469 D
1 | 1 шт
2
Шестигранная гайка с шайбой
N 904 880 05
M6
2 шт
3
Пружинный хомут
N 906 867 01
14X12
X шт
4
Топливопровод
8Z0 201 220 D
Напор. магист.
1 шт
5
Топливопровод
8Z0 201 220 F
Напор. магист.
1 шт
6
Топливопровод
8Z0 201 227 C
Обрат. магист.
1 шт
-
Шланг в бухтах по 5 м 'заказ по 5'
N 103 035 04
7,3X3,5
* шт
7
укоротить до:
60MM
1 шт
8
Пружинный хомут
N 906 867 01
14X12
1 шт
9
см. панель иллюстраций:
127-030
10
Cаморез с цил. скругл. головк.
N 904 968 02
5,3X22
1 шт
11
Топливный шланг
8Z0 201 543 BC
1 шт
12
Пружинный хомут
N 907 683 01
14X12
X шт
13
Топливопровод
8Z0 201 547 R
слева сзади
1 шт
14
Фиксатор
8Z0 201 278 C
3 отсека
2 шт
15
Накладка | F >> 8Z-2-030 000*
8Z0 201 469 C
1 шт
(15)
Накладка | F 8Z-2-030 001>>*
8Z0 201 469 D
1 шт
16
1 комплект топливных трубок
8Z0 201 544 AA
Нап./об. маг.
1 шт
(16)
1 комплект топливных трубок
8Z0 201 544 AK
Нап./об. маг.
1 шт
(16)
1 комплект топливных трубок | для а/м с дополнительной системой отопления
8Z0 201 544 AE
Нап./об. маг.
1 шт
(16)
1 комплект топливных трубок | для а/м с дополнительной системой отопления
8Z0 201 544 AL
Нап./об. маг.
1 шт
17
Защитный профиль
4D0 201 245 E
7 шт
18
Cкоба крепления
4D0 201 449 D
7 шт
(19)
Топливный шланг с шумоизоляцией
8Z0 130 308 G
Напор. магист.
1 шт
(19)
Топливный шланг | Глушитель
8Z0 130 308 K
Напор. магист.
1 шт
20
Топливный шланг
8Z0 130 314 AC
Обрат. магист.
1 шт
(20)
Топливный шланг
8Z0 130 314 AN
Обрат. магист.
1 шт
21
Держатель | использовать с:
048 133 689 E
2 отсека | 4A0 820 199
2 | 1 шт
22
1 комплект топливных трубок
8Z0 130 307 J
Нап./об. маг.
1 шт
(22)
1 комплект топливных трубок
8Z0 130 307 L
Нап./об. маг.
1 шт
23
Топливный шланг
8Z0 130 313 AT
Напор. магист.
1 шт
(23)
Топливный шланг
8Z0 130 313 AS
Напор. магист.
1 шт
24
Топливный шланг
8Z0 130 314 AK
Обрат. магист.
1 шт
(24)
Топливный шланг
8Z0 130 314 AD
Обрат. магист.
1 шт
25
Датчик температуры
038 906 081 B
1 шт
26
Топливный шланг
8Z0 130 314 D
Обрат. магист.
1 шт
(26)
Топливный шланг
8Z0 130 314 AM
Обрат. магист.
1 шт
27
см. панель иллюстраций:
103-042
28
см. панель иллюстраций:
145-003
29
Колпачок
4D0 201 834 C
7 шт
30
Кабельная стяжка, двойная
4A0 820 199
X шт
31
Держатель
8Z0 201 687 A
2 отсека
1 шт
33
см. панель иллюстраций:
261-050
34
Держатель
6X0 130 387
1 шт
35
Винт с цилиндрической головкой с внутр.шестигр. (комбинир.)
N 100 922 01
M6X40
2 шт
36
см. панель иллюстраций:
261-050
