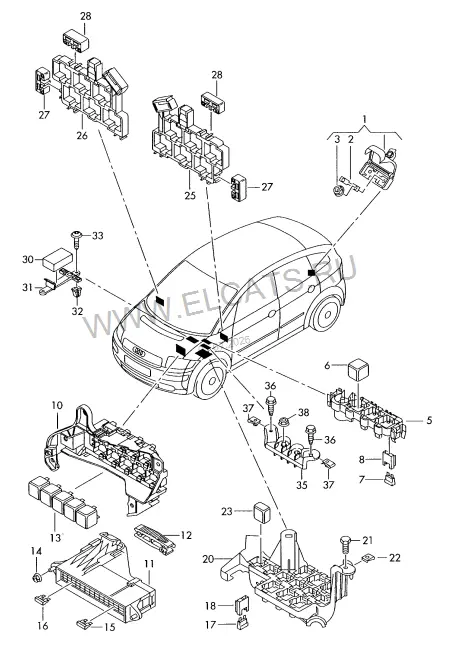

Audi · Audi A2 · 2001Коммутац. бл., гнездо предох- ранителя, колодка реле и реле
9. Электрика
Детали узла91
(1)Блок предохр. с предохр.8Z0 941 824 C1 отсек1 шт(1)Блок предохр. с предохр. | для а/м с дополнительным эле- ктрообогревом воздуха | F 8Z-3-030 001>>*8Z0 941 824 D2 отсека1 шт2Strip fuseN 104 249 06150AX шт3Шестигранная гайка с буртикомN 901 752 03M6X шт5Блок реле8Z0 937 503 A1 шт(6)Pеле с замыкающим контактом | Управление двигателем | Месот реле/№ обозн.:8E0 951 2531/6141 шт6Pеле с замыкающим контактом | БУ свечей накаливания | Месот реле/№ обозн.:8A0 951 2531/2021 шт6Pеле с замыкающим контактом | БУ свечей накаливания | Месот реле/№ обозн.: | F >> 8Z-4-020 000*8A0 951 2531/2021 шт(6)Pеле с замыкающим контактом | для системы быстрого накалив. | Месот реле/№ обозн.: | F 8Z-4-020 001>>*8E0 951 2531/6141 шт(6)Pеле с замыкающим контактом | Месот реле/№ обозн.:1J0 906 381 B1/4281 шт(6)БУ свечей накаливания | Месот реле/№ обозн.: | использовать для номера реле:03G 907 2822/461 | 4711 шт(6)Pеле с замыкающим контактом | Управление двигателем | Месот реле/№ обозн.:443 951 253 AA2/2191 шт7Нож.предохр. 19/2x5N 017 131 1110A -красный-X шт(7)Нож.предохр. 19/2x5N 017 131 1215A -голубой-X шт(7)Нож.предохр. 19/2x5N 017 131 2430A-светл-зел-X шт(7)Нож.предохр. 19/2x5N 017 131 165A-светло-кор-X шт(7)Нож.предохр. 29/2x8N 102 519 0140A-оранжевый-X шт(7)Нож.предохр. 29/2x8N 102 519 0260A -голубой-X шт(7)Нож.предохр. 29/2x8N 102 519 0580A -прозрачн-X шт8Блок предохранителей | Нож.предохр. 29/2x88A0 937 5302-штекерн.X шт(8)Предохранительный адаптер | Нож.предохр. 19/2x54B0 937 5302-штекерн.X шт10Блок реле8Z1 937 503ЛВPЛ1 шт(10)Блок реле8Z2 937 503ПPPЛ1 шт11Блок предохранителей8Z1 941 824ЛВPЛ1 шт(11)Блок предохранителей8Z2 941 824ПPPЛ1 шт12Инструмент для плоского предохранителя8D0 941 8021 шт13Pеле с замыкающим контактом | Месот реле/№ обозн.: | использовать для номера реле:7M0 951 253 AЛВPЛ | 1/100 | 3701 шт(13)Pеле с замыкающим контактом | для дополнительного обогрева | Месот реле/№ обозн.: | использовать для номера реле:7M0 951 253 AПPPЛ | 'PTC' | 1/100 | 3701 шт(13)Pеле с замыкающим контактом | для дополнительного обогрева | Месот реле/№ обозн.: | использовать для номера реле:8K0 951 25340A | 'PTC' | 2/643 | 3731 шт(13)Pеле с замыкающим контактом | Вентилятор радиатора | для а/м без кондиционера | Месот реле/№ обозн.: | использовать для номера реле:7M0 951 253 CПPPЛ | Cтупень I/II | 2/404 | 3952 шт(13)Pеле с замыкающим контактом | Электронная система поддерж. курсовой устойчивости -ESP- | Месот реле/№ обозн.: | использовать для номера реле: | F >> 8Z-3-022 000*7M0 951 253 C3/404 | 3951 шт(13)Pеле с замыкающим контактом | для дополнительного обогрева | Месот реле/№ обозн.: | использовать для номера реле:7M0 951 253 AЛВPЛ | 'PTC' | 4/100 | 3701 шт(13)Pеле с замыкающим контактом | для звукового сигнала | Месот реле/№ обозн.: | использовать для номера реле:8K0 951 25340A | 5/643 | 53+3731 шт(13)Pеле с замыкающим контактом | для звукового сигнала | Месот реле/№ обозн.: | использовать для номера реле:8K0 951 25340A | 4/643 | 53+3731 шт(13)Блок управления системы контроля фар, стоп-сигналов и габаритных огней | Месот реле/№ обозн.:4B0 919 471 AЛВPЛ | 6+7/3931 шт(13)Блок управления системы контроля фар, стоп-сигналов и габаритных огней | Месот реле/№ обозн.:4B0 919 471 AПPPЛ | 7+8/3931 шт(13)Pеле с замыкающим контактом | для дополнительного обогрева | Месот реле/№ обозн.: | использовать для номера реле:8K0 951 25340A | 'PTC' | 8/643 | 3731 шт(13)Pеле с замыкающим контактом | Вентилятор радиатора | для а/м без кондиционера | Месот реле/№ обозн.: | использовать для номера реле:7M0 951 253 CЛВPЛ | Cтупень I/II | 8/404 | 3952 шт(13)Pеле с замыкающим контактом | для разгрузки контакта Х | Месот реле/№ обозн.: | использовать для номера реле:7M0 951 253 A50A | 9/100 | 3701 шт14Шестигранная гайка с шайбойN 904 880 05M6X шт15Нож.предохр. 10/2x2,8N 102 615 015A-светло-кор-X шт(15)Нож.предохр. 10/2x2,8N 102 615 027,5A-коричнев-X шт(15)Нож.предохр. 10/2x2,8N 102 615 0310A -красный-X шт(15)Нож.предохр. 10/2x2,8N 102 615 0715A -голубой-X шт(15)Нож.предохр. 10/2x2,8N 102 615 0820A -желтый-X шт16Нож.предохр. 19/2x5N 017 131 1110A -красный-X шт(16)Нож.предохр. 19/2x5N 017 131 1215A -голубой-X шт(16)Нож.предохр. 19/2x5N 017 131 23X шт(16)Нож.предохр. 19/2x5N 017 131 1425A -прозрачн-X шт(16)Нож.предохр. 19/2x5N 017 131 2430A-светл-зел-X шт(16)Нож.предохр. 19/2x5N 017 131 165A-светло-кор-X шт(16)Нож.предохр. 19/2x5N 017 131 173A-фиолетовый-X шт(16)Нож.предохр. 19/2x5N 017 131 187,5A-коричнев-X шт(16)Нож.предохр. 19/2x5N 017 131 191A -черный-X шт(16)Нож.предохр. 19/2x5N 017 131 2040A-оранжевый-X шт17Нож.предохр. 29/2x8N 102 519 0140A-оранжевый-X шт(17)Нож.предохр. 29/2x8N 102 519 0260A -голубой-X шт(17)Нож.предохр. 29/2x8N 102 519 0330A-светл-зел-X шт(17)Нож.предохр. 29/2x8N 102 519 0450A -красный-X шт(17)Нож.предохр. 29/2x8N 102 519 0580A -прозрачн-X шт-1 к-т нож. предохранителей8L0 998 131X шт18Блок предохранителей | Нож.предохр. 29/2x88A0 937 5302-штекерн.1 шт20Кронштейн корпуса разъёма | Блок реле8Z0 937 545с 6-ю гнездами | с 6-ю гнездами1 шт21Винт с шестигранной головкойN 903 442 01M5X152 шт22Пластинчатая гайкаN 903 562 03M5X16,6X172 шт23Pеле с замыкающим контактом | Cтартер | Месот реле/№ обозн.: | использовать для номера реле:8K0 951 25340A | 1/643 | 3731 шт(23)БУ прерывистого режима работы стеклоомывателя/стеклоочистит | Месот реле/№ обозн.: | использовать для номера реле:4B0 955 531 E2+3/603 | 6021 шт(23)БУ прерывистого режима работы стеклоомывателя/стеклоочистит | для а/м с омывателем фар | Месот реле/№ обозн.:8Z0 955 5312+3/6151 шт(23)Pеле с замыкающим контактом | Коробка передач | Месот реле/№ обозн.: | использовать для номера реле:8K0 951 25340A | 'ASG' | 4/643 | 3731 шт(23)Реле топливного насоса | Месот реле/№ обозн.:8Z0 906 3835/6121 шт(23)Реле топливного насоса | Месот реле/№ обозн.:6N0 906 383 B5/4101 шт(23)Блок управления | Замок рулевого вала | Месот реле/№ обозн.:8Z0 907 3101,2 л. | 5+6/6231 шт25Кронштейн корпуса разъёма | (сторона водителя)8Z1 937 545 A1 шт26Кронштейн корпуса разъёма | (сторона переднего пассажира)8Z2 937 545 A1 шт27Блок предохранителей | Термопредохранитель4A0 937 5302-штекерн.X шт28Термопредохранитель443 937 10520AX шт(28)Термопредохранитель443 937 105 A30AX шт(28)Термопредохранитель443 937 105 B15AX шт(28)Термопредохранитель443 937 105 C12A -красный-X шт(30)БУ многофункционального рулевого колеса | обозначено: | F >> 8Z-1-070 0004B0 907 487 E6091 шт(30)БУ многофункционального рулевого колеса | обозначено: | использовать для номера реле: | F 8Z-2-000 001>>4B0 907 487 F616 | 6071 шт(30)БУ многофункционального рулевого колеса | для а/м с системой Телематик | обозначено: | F >> 8Z-1-070 0004B0 907 487 E6091 шт(30)БУ многофункционального рулевого колеса | для а/м с телефоном | обозначено: | использовать для номера реле: | F >> 8Z-1-070 0004B0 907 487 F609 | 6071 шт31Кронштейн блока управления8Z0 907 3471 шт32Закладная гайка811 807 577 C2 шт33Винт самонарез. с внутр. TORXN 907 750 014,8X162 шт-Блок реле443 937 5289-ти штекерн.2 шт35Соединитель проводов8Z0 937 503 C1 шт36Винт с шестигр.гол.(с шайбой)N 904 684 02M5GFX162 шт37Пластинчатая гайкаN 903 562 03M5X16,6X172 шт38Шестигранная гайка с буртикомN 901 752 03M62 шт
