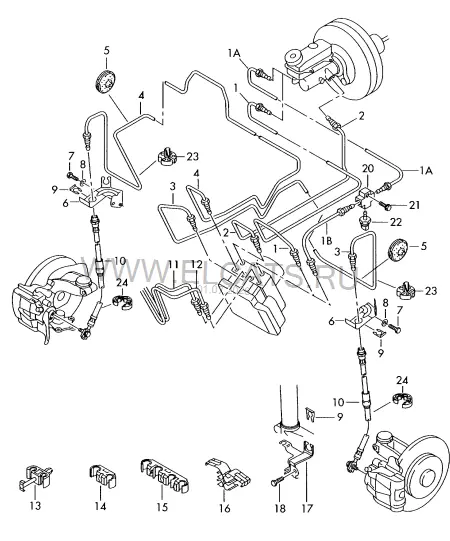

Тормозная трубка | Тормозной шланг | F 8Z-2-013 001>>*8Z-3-018 750* — Audi A2 2002: схема и номера деталей | Глав Авто
Запчасти
/
Тормозная трубка | Тормозной шланг | F 8Z-2-013 001>>*8Z-3-018 750*
Audi · Audi A2 · 2002
Тормозная трубка | Тормозной шланг | F 8Z-2-013 001>>*8Z-3-018 750*
6. Колеса, Тормозная система
Детали узла
43
1
Торм. трубка от гл. тормозн. цилиндра к гидросистеме
8Z1 614 705 AF
ЛВPЛ
1 шт
(1)
Торм. трубка от гл. тормозн. цилиндра к гидросистеме | F >> 8Z-2-070 000
8Z2 614 705 AE
ПPPЛ
1 шт
(1)
Торм. трубка от гл. тормозн. цилиндра к гидросистеме | F 8Z-3-000 001>>
8Z2 614 705 AE
ПPPЛ
1 шт
(1)
Торм. трубка от гл. тормозн. цилиндра к гидросистеме | F 8Z-3-000 001>>
8Z2 614 705 AG
ПPPЛ
1 шт
(1)
Торм. трубка от гл. тормозн. цилиндра к гидросистеме
8Z2 614 705 AF
ПPPЛ
1 шт
1A
Трубопровод от главного тормозного цил. к разветв.
8Z1 614 771 J
ЛВPЛ
1 шт
1B
Тормозная трубка от гидравлич. системы к разветвителю
8Z1 614 705 AG
ЛВPЛ
1 шт
2
Торм. трубка от гл. тормозн. цилиндра к гидросистеме
8Z1 614 706 AG
ЛВPЛ
1 шт
(2)
Торм. трубка от гл. тормозн. цилиндра к гидросистеме
8Z1 614 706 AH
ЛВPЛ
1 шт
(2)
Торм. трубка от гл. тормозн. цилиндра к гидросистеме | F >> 8Z-2-070 000
8Z2 614 706 AF
ПPPЛ
1 шт
(2)
Торм. трубка от гл. тормозн. цилиндра к гидросистеме | F 8Z-3-000 001>>
8Z2 614 706 AF
ПPPЛ
1 шт
(2)
Торм. трубка от гл. тормозн. цилиндра к гидросистеме | F 8Z-3-000 001>>
8Z2 614 706 AH
ПPPЛ
1 шт
(2)
Торм. трубка от гл. тормозн. цилиндра к гидросистеме
8Z2 614 706 AG
ПPPЛ
1 шт
3
Тормозная трубка от гидравл. системы к тормозному шлангу
8Z0 614 723 AN
лев.
1 шт
(3)
Тормозная трубка от гидравл. системы к тормозному шлангу
8Z0 614 723 AP
лев.
1 шт
4
Тормозная трубка от гидравл. системы к тормозному шлангу
8Z0 614 724 AG
прав.
1 шт
(4)
Тормозная трубка от гидравл. системы к тормозному шлангу | F >> 8Z-2-070 000
8Z0 614 724 AG
прав.
1 шт
(4)
Тормозная трубка от гидравл. системы к тормозному шлангу | F 8Z-3-000 001>>
8Z0 614 724 AH
прав.
1 шт
(4)
Тормозная трубка от гидравл. системы к тормозному шлангу
8Z0 614 724 AJ
справа ЛВPЛ
1 шт
6
Кронштейн тормозного шланга
8Z0 611 845 Q
лев.
1 шт
(6)
Кронштейн тормозного шланга
8Z0 611 845 S
лев.
1 шт
(6)
Кронштейн тормозного шланга
8Z0 611 846 Q
прав.
1 шт
(6)
Кронштейн тормозного шланга
8Z0 611 846 S
прав.
1 шт
7
Винт с шестигранной головкой
N 010 215 27
M6X15
4 шт
8
Подкладная шайба
N 011 524 26
6,4X12,5X1,6
4 шт
9
Держатель шланга
191 611 715
2 шт
10
Тормозной шланг
8Z0 611 707 C
510MM
2 шт
(10)
Тормозной шланг
8Z0 611 707 D
384MM
2 шт
11
Тормозная трубка | см. панель иллюстраций:
611-035
12
Тормозная трубка | см. панель иллюстраций:
611-035
13
Держатель тормоз. трубопровода
8Z0 611 797
2 отсека
X шт
14
Кронштейн тормозной трубки
1J0 611 797
2 отсека
X шт
15
Фиксатор
8Z0 611 797 F
4 отсека
1 шт
(15)
Держатель
8Z0 611 797 H
4 отсека | ЛВPЛ
1 шт
(15)
Держатель
8Z0 611 797 H
4 отсека | ПPPЛ
2 шт
16
Держатель
8A0 614 853
X шт
17
Кронштейн тормозного шланга
6Q0 611 841 E
лев.
1 шт
(17)
Кронштейн тормозного шланга
6Q0 611 842 E
прав.
1 шт
18
Винт с 6-гр.головк.с буртиком
N 903 053 02
M6X10
2 шт
20
Pазветвитель тормозных трубок
8Z0 611 755
3 отсека
1 шт
21
Винт с шестигр.гол.(с шайбой)
N 908 244 01
M6X22
1 шт
22
Выключатель давления | см. панель иллюстраций:
945-050
23
Держатель
1J0 611 853
6 шт
