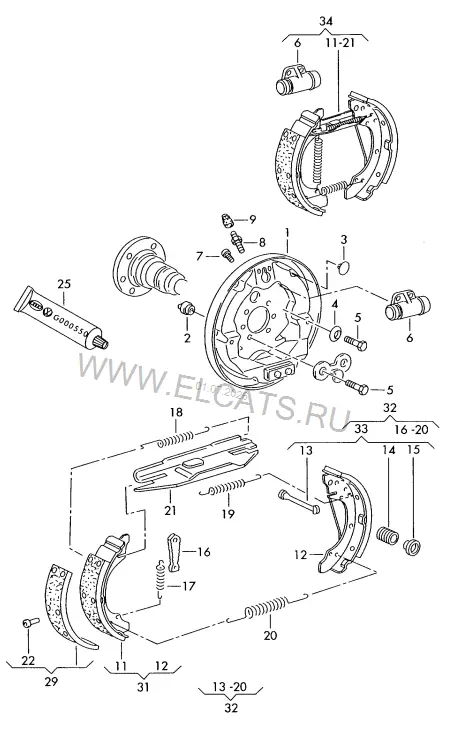

Барабанные тормоза — Audi A2 2003: схема и номера деталей | Глав Авто
Запчасти
/
Барабанные тормоза
Audi · Audi A2 · 2003
Барабанные тормоза
6. Колеса, Тормозная система
Детали узла
34
1
Тормозный щит
6Q0 609 425
200X40 | лев.
1 шт
(1)
Тормозный щит
6Q0 609 426
200X40 | прав.
1 шт
2
Заглушка
171 609 163
12X2MM
2 шт
3
Ползун
6N0 609 589
12 шт
4
Тарельчатая пружина
321 501 119 A
12 шт
5
Винт с шестигр.гол.(с шайбой)
N 907 589 01
M10X32
8 шт
6
Колёсный тормозной цилиндр
6N0 611 053
17,46
2 шт
7
Винт с цилиндрической головкой с внутренним шестигранником
N 908 183 02
M6X9
2 шт
8
Прокачной штуцер
3A0 611 475
M7X38
2 шт
9
Пылезащитный колпачок
211 611 483
2 шт
11
Тормозная колодка с накладкой
1H0 609 525 D
лев.
1 шт
(11)
Тормозная колодка с накладкой
1H0 609 526 D
прав.
1 шт
12
Тормозная колодка с накладкой и рычагом стояночного тормоза
1H0 609 527 D
лев.
1 шт
(12)
Тормозная колодка с накладкой и рычагом стояночного тормоза
1H0 609 528 D
прав.
1 шт
13
Распорный штифт
WHT 001 953
40MM
4 шт
14
Пружина
171 609 583 A
4 шт
15
Тарелка пружины
6Q0 609 709
4 шт
16
Регулировочный клин
171 609 705
2 шт
17
Пружина
171 609 715
2 шт
18
Пружина
357 609 707 A
2 шт
19
Пружина
357 609 711 A
лев. верхн.
1 шт
(19)
Пружина
357 609 712 A
прав. верхн.
1 шт
20
Пружина
171 609 717
нижн.
2 шт
21
Шток
6Q0 609 819 B
лев.
1 шт
(21)
Шток
6Q0 609 820 B
прав.
1 шт
22
Заклёпка
N 013 633 1
4X8
40 шт
25
Пластичная смазка
G 000 650
100G
X шт
29
1 комплект тормозных колодок для барабанных тормозов
1H0 698 071
200X40X5
1 шт
31
1 к-т тормозных колодок для бараб.тормозов (в собр.виде)
6R0 698 520 X
200X40
1 шт
32
1 к-т элементов крепления для тормозных колодок
1H0 698 545 A
200X40
1 шт
33
1 к-т элементов крепления для тормозных колодок
1H0 698 545 B
1 шт
-
Тормозной барабан
6Q0 609 617
200MM
2 шт
-
Винт с потайн.гол.и внутр.TORX
N 106 483 01
M6X16
2 шт
34
1 комплект тормозных колодок с накладками и колёс. торм. цил.
1H0 698 511 X
1 шт
