Электрические детали для прицепа — Audi A3 Cabriolet 2013: схема и номера деталей | Глав Авто
Запчасти
/
Электрические детали для прицепа
Audi · Audi A3 Cabriolet · 2013

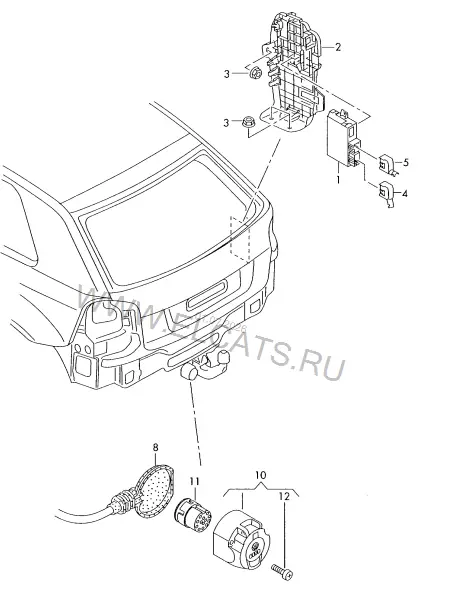

Электрические детали для прицепа
9. Электрика
Детали узла
14
1
D >> - 02.11.2009
1K0 907 383 F
1 шт
(1)
D - 02.11.2009>>
1K0 907 383 F
1 шт
2
Кронштейн блока управления | см. панель иллюстраций:
951-040
3
Шестигранная гайка с шайбой
N 901 326 05
M6
3 шт
4
Корпус плоского разъёма с фиксатором контактов
6Q0 937 713
16-ти штекерн. | черн.
1 шт
5
Корпус плоского разъёма с фиксатором контактов
6Q0 972 883 B
12-ти штекерн. | красн.
1 шт
8
Втулка | см. панель иллюстраций:
972-082
10
Корпус розетки ТСУ | F >> 8P-8-010 000
3D0 945 505 A
13-штекерн.
1 шт
(10)
Корпус розетки ТСУ | F 8P-9-000 001>>
1K0 945 505
13-штекерн.
1 шт
11
Корпус круглого разъёма | F >> 8P-8-010 000
1C0 971 978
13-штекерн.
1 шт
(11)
Корпус круглого разъёма | F 8P-9-000 001>>
1K0 971 978
13-штекерн.
1 шт
-
Кругл.конт.с вывод. д. припаив | F >> 8P-8-010 000
1C0 972 980 A
X шт
-
Кругл.конт.с вывод. д. припаив | F 8P-9-000 001>>
1K0 972 217 D
X шт
12
Винт с цил. скругл. головкой
N 101 753 02
M5X15
3 шт
