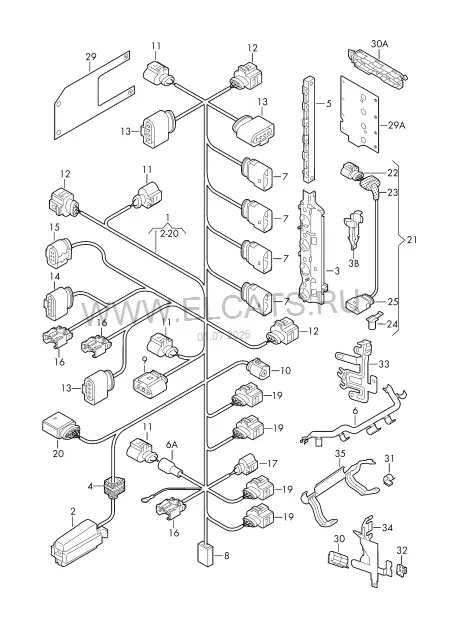

Жгут проводов для эл.мотора — Audi A3 Cabriolet 2013: схема и номера деталей | Глав Авто
Запчасти
/
Жгут проводов для эл.мотора
Audi · Audi A3 Cabriolet · 2013
Жгут проводов для эл.мотора
9. Электрика
Детали узла
28
1
Жгут проводов для эл.мотора | D >> - MJ 2011
03C 972 619 BK
1 шт
(1)
Жгут проводов для эл.мотора | D - MJ 2012>>
03C 972 619 CE
1 шт
(1)
Жгут проводов для эл.мотора | D >> - MJ 2011
03C 972 619 BR
1 шт
(1)
Жгут проводов для эл.мотора | D - MJ 2012>>
03C 972 619 CF
1 шт
-
* Гофр. трубки, ответвители, * пруж.зажимы, держатели, * насадки/наконечники, кабе- * льн.стяжки, защитн.шланги, * электропровода, одинарные * провода и уплотнители * смотри спецкаталог: ЭЛЕК- * ТPИчЕCКИЕ CОЕД. ЭЛЕМЕНТЫ | ------------------------------
2
Корпус плоского разъёма с фиксатором контактов | Штуцер | Блок управления двигателя
3C0 906 379
60-штекерный
1 шт
3
Канал для кабеля | Штуцер | Катушка зажигания с наконеч- ником провода к свече зажиг.
036 971 047 B
1 шт
6
Канал для кабеля | Штуцер | Форсунка
03C 971 824 G
1 шт
-
Скоба | Канал для кабеля | Форсунка
03C 937 073
2 шт
7
Корпус разъема под плоские контакты с их фиксацией | Штуцер | Форсунка
4D0 971 992
2-штекерн. | черный/фиолет.
4 шт
8
Разъём для плоских клемм | Штуцер | Отключающий топливный клапан
4H0 973 702 A
2-штекерн.
1 шт
9
Корпус разъема под плоские контакты с их фиксацией | Штуцер | Датчик высокого давления
4D0 971 993
3-штекерн.
1 шт
10
Корпус плоского разъёма с фиксатором контактов | Штуцер | Датчик давления масла
1J0 973 081
1-штекерн. | черн.
1 шт
11
Корпус плоского разъёма с фиксатором контактов | Штуцер | Датчик температуры | Датчик детонации | Дополнительный насос ОЖ | Регулирующий клапан | Распределительный вал
1J0 973 702
2-штекерн. | черн.
X | 1 | 1 | 1 | 1 шт
12
Корпус плоского разъёма с фиксатором контактов | Штуцер | Датчик оборотов двигателя
1J0 973 703 B
3-штекерн. | черн.
1 шт
(12)
Корпус плоского разъёма с фиксатором контактов | Штуцер | Датчик оборотов двигателя
8K0 973 703 C
3-штекерн. | оранжевый
1 шт
(12)
Корпус плоского разъёма с фиксатором контактов | Штуцер | Датчик импульсов | Распределительный вал
3D0 973 703
3-штекерн. | черн.
1 шт
13
Корпус плоского разъёма с фиксатором контактов | Штуцер | Датчик давления | Cистема впуска воздуха
1J0 973 704
4-штекерн.
2 шт
15
Корпус плоского разъёма с фиксатором контактов | Штуцер | Регулятор дроссельной заслонки
4H0 973 713
6-штекерн. | черн.
1 шт
16
Корпус плоского разъёма с фиксатором контактов | Штуцер | Впуск.коллектор с изм.геометр.
1J0 973 722
2-штекерн. | черн.
X | 1 | 1 шт
17
Корпус плоского разъёма с фиксатором контактов | Штуцер | Клапан принудит. хол. хода
1J0 973 722 A
2-штекерн. | черн.
1 шт
19
Разъём для плоских клемм | Штуцер | Катушка зажигания с наконеч- ником провода к свече зажиг.
1J0 973 724
4-штекерн. | черн.
4 шт
20
Корпус плоского разъёма с фиксатором контактов | Соединительная муфта | Жгут проводов для салона
1J0 973 837
14-ти штекерн.
1 шт
—
Отдельные детали | Жгут пров. для мотор. отсека | см. панель иллюстраций:
971-081
29
Теплозащитная манжета
03C 971 461
230X115
1 шт
30
Крепеж кабеля
1H0 971 615 AB
1 шт
32
Крепеж кабеля
1H0 971 842 D
X шт
34
Держатель
1K0 971 858 L
1 шт
