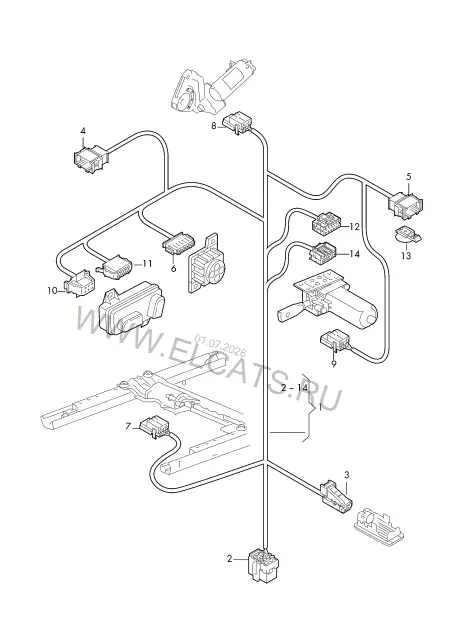

Жгут проводов каркаса сиденья — Audi A3 Cabriolet 2020: схема и номера деталей | Глав Авто
Запчасти
/
Жгут проводов каркаса сиденья
Audi · Audi A3 Cabriolet · 2020
Жгут проводов каркаса сиденья
9. Электрика
Детали узла
30
1
Жгут проводов каркаса сиденья
8V0 971 366 AS
слева ЛВPЛ
1 шт
(1)
Жгут проводов каркаса сиденья
8V0 971 366 BC
слева ЛВPЛ
1 шт
(1)
Жгут проводов каркаса сиденья
8V0 971 366 AM
слева ПPPЛ
1 шт
(1)
Жгут проводов каркаса сиденья
8V0 971 366 AM
справа ЛВPЛ
1 шт
(1)
Жгут проводов каркаса сиденья | D >> - 21.11.2016
8V0 971 366 AT
справа ПPPЛ
1 шт
(1)
Жгут проводов каркаса сиденья | D - 21.11.2016>>
8V0 971 366 CB
справа ПPPЛ
1 шт
(1)
Жгут проводов каркаса сиденья | D >> - 21.11.2016
8V0 971 366 AS
лев.
1 шт
(1)
Жгут проводов каркаса сиденья | D - 21.11.2016>>
8V0 971 366 AS
слева ЛВPЛ
1 шт
(1)
Жгут проводов каркаса сиденья | D - 21.11.2016>>
8V0 971 366 CA
слева ПPPЛ
1 шт
(1)
Жгут проводов каркаса сиденья
8V0 971 366 BC
лев.
1 шт
(1)
Жгут проводов каркаса сиденья
8V0 971 366 AT
прав.
1 шт
(1)
Жгут проводов каркаса сиденья | D >> - 21.11.2016
8V0 971 366 AT
прав.
1 шт
(1)
Жгут проводов каркаса сиденья | D - 21.11.2016>>
8V0 971 366 AT
справа ЛВPЛ
1 шт
(1)
Жгут проводов каркаса сиденья | D - 21.11.2016>>
8V0 971 366 CB
справа ПPPЛ
1 шт
-
* Гофр. трубки, ответвители, * пруж.зажимы, держатели, * насадки/наконечники, кабе- * льн.стяжки, защитн.шланги, * электропровода, одинарные * провода и уплотнители * смотри спецкаталог: ЭЛЕК- * ТPИчЕCКИЕ CОЕД. ЭЛЕМЕНТЫ
2
Корпус плоского разъёма с фиксатором контактов | Соединительная муфта | Жгут проводов для салона
4F0 937 733 B
10-штекерн. | красн.
X шт
3
Разъём для плоских клемм | Штуцер | Освещение пространства для ног
8W0 971 832
2-штекерн. | черн.
X шт
4
Разъём для плоских клемм | Штуцер | Клавиша функции массажа
8W0 971 832
2-штекерн. | черн.
X шт
5
Разъём для плоских клемм | Соединительная муфта | Жгут проводов для регулировки спинки
1J0 972 734
8-штекерн.
X шт
(5)
Корпус плоского разъёма с фиксатором контактов | Соединительная муфта | Жгут проводов для регулировки спинки
6Q0 972 736
12-ти штекерн. | черн.
X шт
6
Корпус плоского разъёма с фиксатором контактов | Штуцер | Выключатель для регулировки поясничного подпора
1S0 972 706
6-штекерн. | черн.
X шт
7
Корпус плоского разъёма с фиксатором контактов | Штуцер | Электродвигатель продольной регулировки сиденья
3B0 959 743
4-штекерн. | черн.
X шт
8
Корпус плоского разъёма с фиксатором контактов | Штуцер | Электродвиг. регулировки высоты сиденья
3B0 959 743
4-штекерн. | черн.
X шт
9
Корпус плоского разъёма с фиксатором контактов | Штуцер | Электродвигатель регулировки наклона сиденья
3B0 959 743
4-штекерн. | черн.
X шт
10
Разъём для плоских клемм с защитным колпачком | Штуцер | Переключатель регулировки сид.
8Z0 972 112
12-ти штекерн. | черн.
X шт
11
Разъём для плоских клемм с защитным колпачком | Фиксатор | Штуцер | БУ регулировки положения подушки и спинки сиденья
4M0 972 126
26-контактный | бел. | черн.
X шт
12
Разъём для плоских клемм с защитным колпачком | Фиксатор | Штуцер | БУ регулировки положения подушки и спинки сиденья
4M0 972 726
26-контактный | синий | черн.
X шт
(12)
Корпус плоского разъёма с фиксатором контактов | Выход провода: | Штуцер | БУ регулировки положения подушки и спинки сиденья
8E0 972 420 B
20-ти штекерн. | красн. | верхн.
X шт
13
Кронштейн корпуса разъёма | для сверления/толщ. материала:
3C8 971 830 A
12X6/0,5-3MM
X шт
14
Разъём для плоских клемм | Штуцер | БУ регулировки положения подушки и спинки сиденья
4H0 972 704
4-штекерн. | черн.
X шт
