Крышка багажного отсека | Замок | Панель для номерного знака | СпойлерСпойлер | F 8L-X-020 000>>* — Audi A3/S3/Sportb./Lim./qu. 1999: схема и номера деталей | Глав Авто Запчасти / Крышка багажного отсека | Замок | Панель для номерного знака | СпойлерСпойлер | F 8L-X-020 000>>* Audi · Audi A3/S3/Sportb./Lim./qu. · 1999 Крышка багажного отсека | Замок | Панель для номерного знака | СпойлерСпойлер | F 8L-X-020 000>>* 8. Кузов

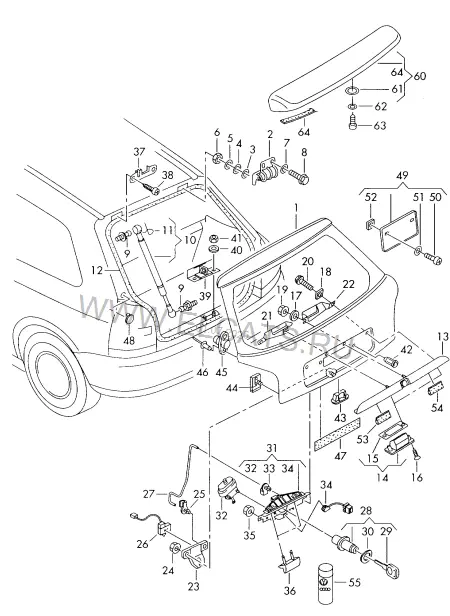

Детали узла 104
1 Крышка багажного отсека | F >> 8L-X-001 000* 8L0 827 023 1 шт (1) Крышка багажного отсека | F 8L-X-001 001>>* 8L0 827 023 K 1 шт (1) Крышка багажного отсека | для а/м со спойлером 8L9 827 023 D 1 шт - 1 к-т элементов крепления для крышки/двери багажного отсека 8L0 098 617 1 шт 2 Петля 8D9 827 299 2 шт 3 Уплотнительная шайба 4A9 827 341 A 2 шт 4 Подкладная шайба N 900 913 01 8,4X35,5X3 2 шт 5 Подкладная шайба N 901 076 04 8,2X18X2 2 шт (5) Подкладная шайба N 904 772 01 8,4X33X2 X шт 6 Гайка шестигранная N 011 008 30 M8.0 2 шт 7 Подкладная шайба N 901 076 04 8,2X18X2 4 шт 8 Винт с шестигранной головкой N 010 241 18 M8X22 4 шт (8) Винт с шестигранной головкой N 010 240 16 M8X20 4 шт 9 Сферический палец 1J6 827 439 A 4 шт 10 Газовый упор 8D9 827 552 F 470N 2 шт (10) Газовый упор 8D9 827 552 G 500N 2 шт 11 Скоба | Напорная трубка 443 823 397 2 шт (11) Стопорная скоба | Шток поршня 1H5 827 905 2 шт 12 Уплотнитель крышки 8L0 827 705 G 1 шт (12) Заполняющий профиль | при необх. использов. с: 8L9 827 711 Зд Вх | D 438 515 A1 1 шт - Двусторонняя клейкая лента D 438 515 A1 7000X15 1 шт 13 Накладка ручки | имеется также в цвете: 1 шт — грунтован. 8D9 827 576 B GRU (13) Накладка ручки | имеется также в цвете: 1 шт — грунтован. 8D9 827 576 F GRU (14) Насадка 8D9 827 631 лев. 1 шт (14) Насадка 8D9 827 631 A лев. 1 шт 14 Насадка 8D9 827 632 прав. 1 шт (14) Насадка 8D9 827 632 A прав. 1 шт 15 Уплотнитель 8D5 827 594 2 шт 16 Саморез с потайной головкой N 013 998 1 4,2X16 4 шт 17 Уплотнительная шайба (самоклеящаяся) 8D0 853 221 A 15X2MM 2 шт 18 Уплотнительная шайба (самоклеящаяся) | при необходимости доработать 8D0 853 221 A 15X2MM 2 шт 19 Шестигранная гайка с буртиком N 901 063 02 M6 2 шт 20 Винт с шестигр.гол.(с шайбой) N 101 005 03 M6X10-S1-N 2 шт 21 Поддерживающая скоба 8D9 827 579 лев. 1 шт 22 Поддерживающая скоба 8D9 827 580 прав. 1 шт - Войлочная полоска (самоклеящ.) 'заказ по 25' 533 867 910 A 20X1X880MM X шт 23 Замок | F >>*8L-X-001 000* | при необх. использов. с: 8L0 827 505 F внутрен. | *>>8L-W-140000 | 8D5 959 489 1 | 1 шт (23) Замок | F 8L-X-001 001>>* 8L0 827 505 L внутрен. 1 шт (23) Колпачок | Замок | F 8L-X-001 001>>*8L-Y-015 000* 8L0 827 520 1 шт (23) Накладка для замка крышки | F 8L-Y-015 001>>* 8L0 827 520 C 1 шт — чёрный satinschwarz 8L0 827 520 C 01C (24) Шестигранная гайка с буртиком | F >> 8L-X-001 000* N 901 063 02 M6 2 шт 24 Шестигранная гайка с шайбой | F 8L-X-001 001>> N 904 862 02 M8 2 шт 25 Втулка для соединительной тяги 893 827 547 1 шт 26 Микровыключатель | F >> 8L-X-001 000* 8D5 959 489 1 шт 27 Cоединительная тяга | F >> 8L-X-001 000* 8L0 827 543 1 шт (27) Cоединительная тяга | F 8L-X-001 001>>* 8L0 827 541 B 1 шт 28 Личинка замка с ключами и корпусом | ------------------------------ | * Не используется для восста- * новления системы замков, * отпираемых одним ключом !! | ------------------------------ 8L0 862 055 A 1 шт (28) ------------------------------ | * Для восстановления системы * замков, отпираемых одним * ключом, при заказе указать * номер ключа и номер * шасси | ------------------------------ 107 862 055 CA 1 шт 29 Ключ | см. панель иллюстраций: 837-000 30 Уплотнитель 8D9 827 594 1 шт 31 Привод с микровыключателем | F >> 8L-X-001 000* | использовать с: 8D9 827 565 C *>>8L-V-075000 | 8D9 827 777 B | 8D9 827 778 B 1 | 1 | 1 шт (31) Привод с микровыключателем | F 8L-X-001 001>>* 8D9 827 565 H 1 шт 32 Регулирующий клапан 8D9 862 153 1 шт 33 Втулка для соединительной тяги 893 827 547 1 шт (34) Выключатель 8D9 959 489 1 шт 35 Шестигранная гайка с буртиком N 901 063 02 M6 2 шт 36 Рукоятка | F >> 8L-V-075 000* 8D9 827 777 A лев. 1 шт (36) Рукоятка | F 8L-V-075 001>>* 8D9 827 777 B лев. 1 шт (36) Рукоятка | F >> 8L-V-075 000* 8D9 827 778 A прав. 1 шт (36) Рукоятка | F 8L-V-075 001>>* 8D9 827 778 B прав. 1 шт 37 Накладка петли | имеется также в цвете: лев. 1 шт — чёрный satinschwarz 8D9 827 279 A 01C (37) Накладка петли | имеется также в цвете: прав. 1 шт — чёрный satinschwarz 8D9 827 280 A 01C 38 Винт самонарез. с внутр. TORX N 907 750 01 4,8X16 4 шт 39 Пластина замка | F >> 8L-X-001 000* 8D9 827 507 C 1 шт (39) Пластина замка | F 8L-X-001 001>>* 4B9 827 507 L 1 шт (39) Накладка ответной части замка | имеется также в цвете: 1 шт — onyx 8L0 827 085 A 1EJ — серый basaltgrau 8L0 827 085 A 4PN -EQ,ER,ES,ET, | -EU — синий maritimblau 8L0 827 085 A 6YS -DB,DD 40 Подкладная шайба N 900 662 02 6,4X22X2,75 2 шт 41 Гайка шестигранная N 011 006 24 M6 2 шт 42 Заклёпка с внутренней резьбой N 906 481 01 M6/0,7-3B 2 шт 43 Заглушка 8D5 827 713 A 12X4MM X шт 44 не выпускается/замена: 8D5 827 249 B | 8D5 827 250 B 1 | 1 шт - Упор 8D5 827 249 B лев. 1 шт - Упор 8D5 827 250 B прав. 1 шт 45 Упор, регулируемый 8N0 827 249 A 2 шт 46 Вытяжная заклёпка N 104 440 01 4X11 4 шт 47 Подкладка | при необходимости укоротить 3B0 827 633 C 440X90X1,5 1 шт 48 Защитная плёнка | изготовить из: AKL 448 300 04 2 шт - Защитная плёнка AKL 448 300 04 290X210MM 1 шт 49 Панель для номерного знака | имеется также в цвете: 1 шт — чёрный satinschwarz 8L0 827 113 3FZ 50 Винт с цил. скругл. головкой N 014 139 5 M6X12 2 шт 51 Пружинная шайба N 012 226 5 6 2 шт 52 Закладная гайка 113 119 583 M6 2 шт 53 Уплотнитель (самоклеящийся) 8L0 827 651 лев. 1 шт (53) Уплотнитель (самоклеящийся) 8L0 827 651 A лев. 1 шт 54 Уплотнитель (самоклеящийся) 8L0 827 652 прав. 1 шт (54) Уплотнитель (самоклеящийся) 8L0 827 652 A прав. 1 шт 55 Спрей-смазка для личинки замка G 052 778 A2 50ML 1 шт 60 Спойлер | имеется также в цвете: 1 шт — грунтован. 8L9 827 933 A GRU 61 Уплотнительная шайба | изготовить из: 30/20X3MM | AKL 450 005 05 4 шт - Бутиловый уплотнительный шнур AKL 450 005 05 5X5000 1 шт 62 Подкладная шайба N 011 524 23 6,4X12,5X1,6 4 шт 63 Винт с полукр.гол. и внут.TORX N 905 959 01 M6X11,5 4 шт 64 Двусторонняя клейкая лента | изготовить из: 1,1X20X800MM | D 438 525 A2 X шт - Двусторонняя клейкая лента D 438 515 A1 7000X15 1 шт
